IMPORTANT:
Record the serial and key numbers from the back of the
cabinet. You will need the serial number information in
order to replace lost keys.
Do not store this document in your security cabinet.
Keep keys in a secure place away from children.
Key #:
Serial #:
HELPFUL HINTS:
When assembling the cabinet body, only hand tighten the bolts
until all the parts are assembled. This will make it easy to align
all the holes.
A small socket wrench with a 7/16" (11mm) socket is the best
way to tighten the interior nylon locking nuts. Hold the head of
the carriage bolt in the square holes of the cabinet while
tightening the bolts. Do not over tighten these bolts.
For easier assembly, follow the exact sequence of assembly
steps shown in the following pages.
ASSEMBLING THE CABINET:

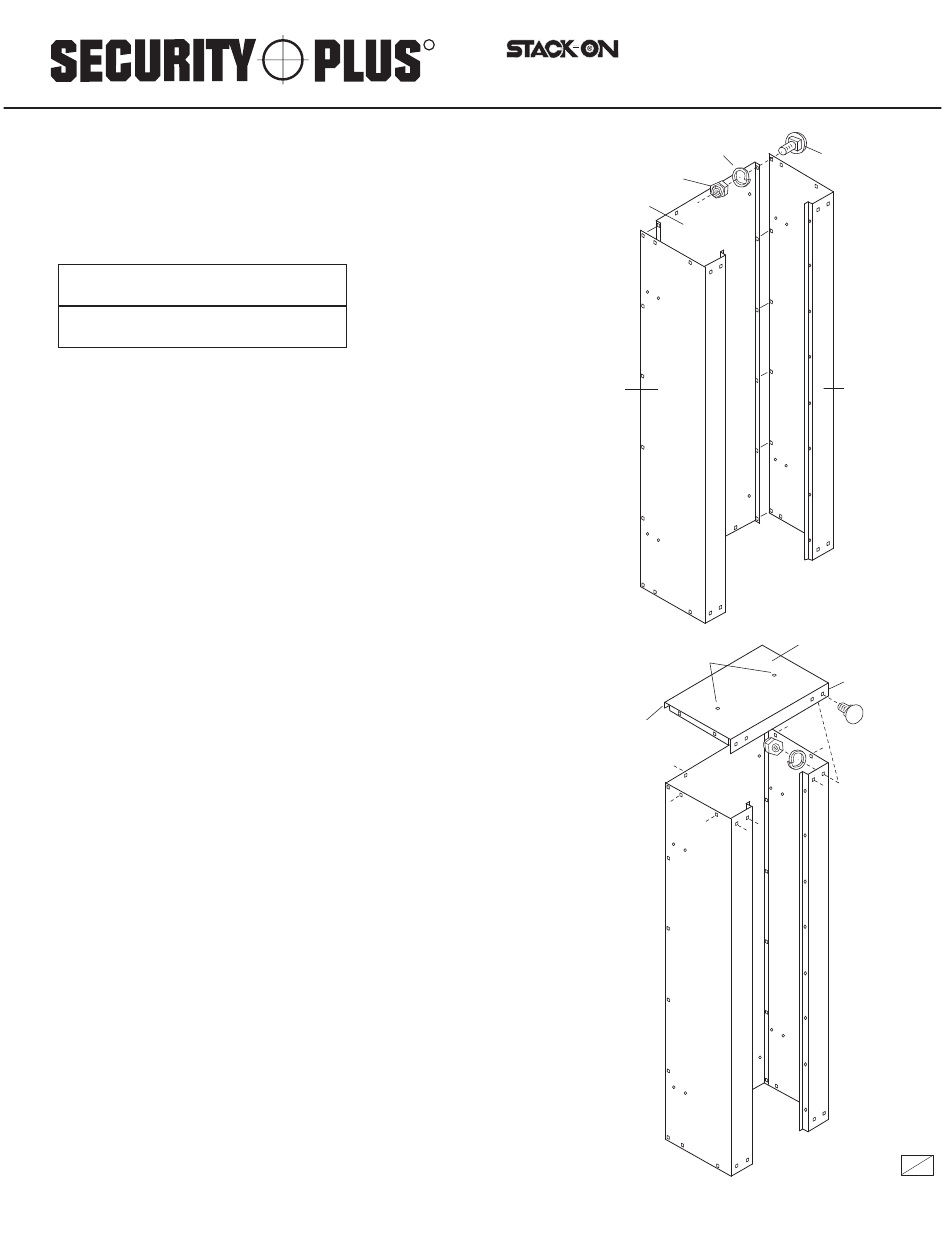

1. Assemble the side panels to the back panel.
For easy assembly, stand the panels up as shown. Assemble
each side with (6) carriage bolts, locking washers and nylon
locking nuts. Hand tighten the bolts at this time. (See Figure 1)
For the entire assembly of the cabinet body, the heads of all the
carriage bolts will be on the outside of the cabinet.
2. Keep the assembly standing up as shown. Locate the bottom
panel (the one with 2 holes in the center of the panel) and place it
on the sides and back assembly. The front and back flanges of
this panel must be on the outside of the cabinet. (See figure 2)
The side flanges will be on the inside of the cabinet.
Assemble with (10) carriage bolts, lock washers and nylon locking
nuts. Hand tighten the bolts at this time.
Now turn the entire unit over to prepare for assembling the shelf
and top.
R
Assembly and Installation Instructions
Nylon locking nut
Back panel
Side
panel
Figure 2
HOME SECURITY CABINET
Lock washer
Figure 1
Note holes
Back
flange
Carriage bolt
Side
panel
Bottom panel
Front flange
1 18
