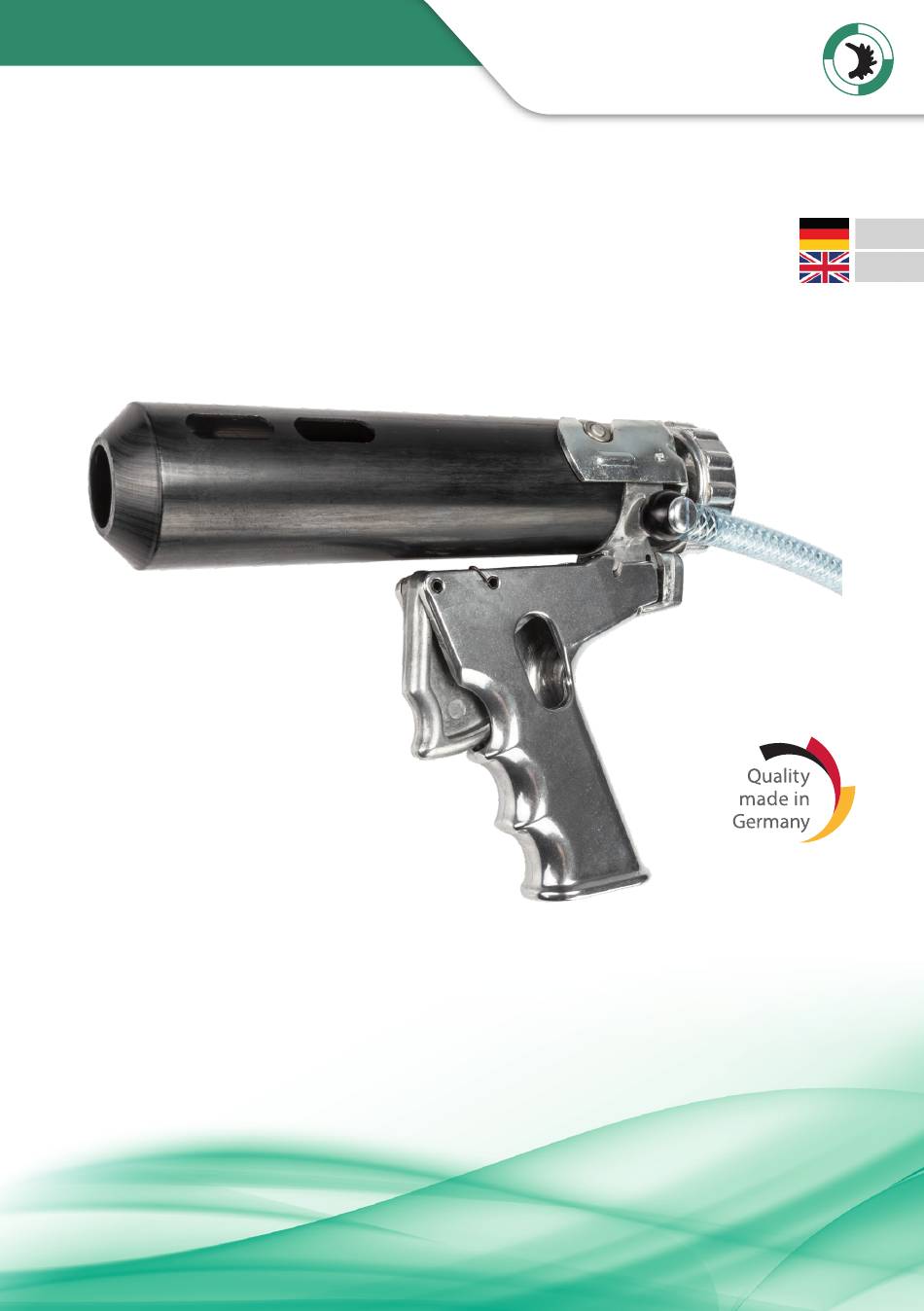

- Page 1 VIEWEG Bedienungsanleitung Operating Manual Dosierpistole G85 Serie Pneumatic Hand Tool G85 Series 508323 Version 2021/07-01 V1.1 April 2016 © VIEWEG GmbH © VIEWEG GmbH...
- Page 2 Bedienungsanleitung G85 Serie VIEWEG...
-
Page 3: Table Of Contents
Bedienungsanleitung G85 Serie VIEWEG Inhaltsverzeichnis 1 Allgemeines ..........4 1.1 Die G85 Serie . -
Page 4: Allgemeines
Falls Sie weitere Informationen benötigen oder wenn Fragen auftreten sollten, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug behandelt werden, dann wenden Sie sich bitte direkt an uns. Ihre VIEWEG GmbH 1.1 Die G85 Serie Die pneumatischen Dosierpistolen der Serie G85 dienen zum Dosieren von Materialien mit mittlerer bis hoher Viskosität aus SEMCO®... -
Page 5: Lieferumfang
Bedienungsanleitung G85 Serie VIEWEG 1.3 Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Bedienungsanleitung Pistolengriff mit Druckluftschlauch Kartuschenhülse aus Metall (unterschiedliche Größen je nach Modell, hier abgebildet ist die Hülse für 180 ml Kartusche)2... -
Page 6: Sicherheitshinweise
Bedienungsanleitung G85 Serie VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen. Setzen Sie das Gerät nur gemäß der Anleitung ein. 2.2 Gefahren für den Bediener Vor Gebrauch die Bedienungsanleitung sorgfältig lesen. -
Page 7: Über Ihre Dosierpistole
Bedienungsanleitung G85 Serie VIEWEG 3 Über Ihre Dosierpistole 1 Kartuschenhülse 4 Bajonettverschluss 2 Pistolengriff 5 Handrad 3 Druckluftschlauch 6 Handhebel... -
Page 8: Inbetriebnahme
Bedienungsanleitung G85 Serie VIEWEG 4 Inbetriebnahme Lösen Sie die Verriegelung des Bajonettanschlusses durch Drehen des Handrads gegen den Uhrzeigersinn. Öffenen Sie den Bajonettverschluss und nehmen Sie die Kartuschenhülse ab. Schieben Sie die Kartusche mit Ihrem Dosiermaterial in die Katruschenhülse. Verschließen Sie den Bajonettverschluss und verriegeln Sie die Kartuschenhülse durch Drehen des Handrades im Uhrzeigersinn. -
Page 9: Bedienung
Bedienungsanleitung G85 Serie VIEWEG 5 Bedienung Das Betätigen des Handhebels startet den Dosiervorgang. Der Dosiervorgang wird gestoppt, wenn Sie den Handhebel loslassen. 6 Wartung und Reinigung 6.1 Wartung Schmieren Sie gelegentlich das Gelenk des Handhebels. 6.2 Reinigung Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. -
Page 10: Konformitätserklärung
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht. Produkt: pneumatische Dosierpistole Typ: G85 Serie VIEWEG Dosier- und Mischtechnik Hersteller: Gewerbepark 13 85402 Kranzberg Tel.: +49 8166 6784 -0 Fax: +49 8166 6784 -20 Folgende harmonisierte europäische Normen wurden angewandt:... - Page 11 1.1 The G85 Series ........
-
Page 12: General Information
Email: info@dosieren.de 1.1 The G85 Series The pneumatic dispensing hand tools of the G85 series are used for dispensing materi- als with medium to high viscosity from SEMCO® cartridges. The guns differ in their design by the size of the cartridge sleeves supplied. -
Page 13: Scope Of Delivery
Operating Manual G85 Series VIEWEG 1.3 Scope of delivery The following parts are included in the scope of delivery: Operating Manual Pistol grip with compressed air hose Metal cartridge sleeve (different sizes depending on the model, here shown is the sleeve for 180 ml cartridge) -
Page 14: Safety Instructions
Operating Manual G85 Series VIEWEG 2 Safety instructions 2.1 General safety information If this device is used for purposes other than those WARNING described in this operating manual, personal injury or damage to property may result. Only use the device in accordance with the enclosed instructions. -
Page 15: About Your Dispensing Hand Tool
Operating Manual G85 Series VIEWEG 3 About your dispensing hand tool 1 Cartridge sleeve 4 Bayonet lock 2 Pistol grip 5 Handwheel 3 Compressed air hose 6 Hand lever... -
Page 16: Commissioning
Operating Manual G85 Series VIEWEG 4 Commissioning Release the bayonet lock by turning the handwheel counter- clockwise. Open the bayonet lock and remove the cartridge sleeve. Insert the cartridge with your dispensing material into the cartridge sleeve. Close the bayonet catch and lock the cartridge sleeve by turning the handwheel clockwise. -
Page 17: Operation
Operating Manual G85 Series VIEWEG 5 Operation Actuating the hand lever starts the dispensing process. The dispensing process is stopped when you release the hand lever. 6 Maintenance and Cleaning 6.1 Maintenance Occasionally lubricate the joint of the hand lever. -
Page 18: Declaration Of Conformity
Operating Manual G85 Series VIEWEG 9 Declaration of conformity CE DECLARATION OF CONFORMITY • EC directive 2006/42/EC on machinery We, as manufacturer declare under our sole responsibility that the following pro- duct to which this declaration relates is in conformity with the follwoing... - Page 19 Operating Manual G85 Series VIEWEG...
