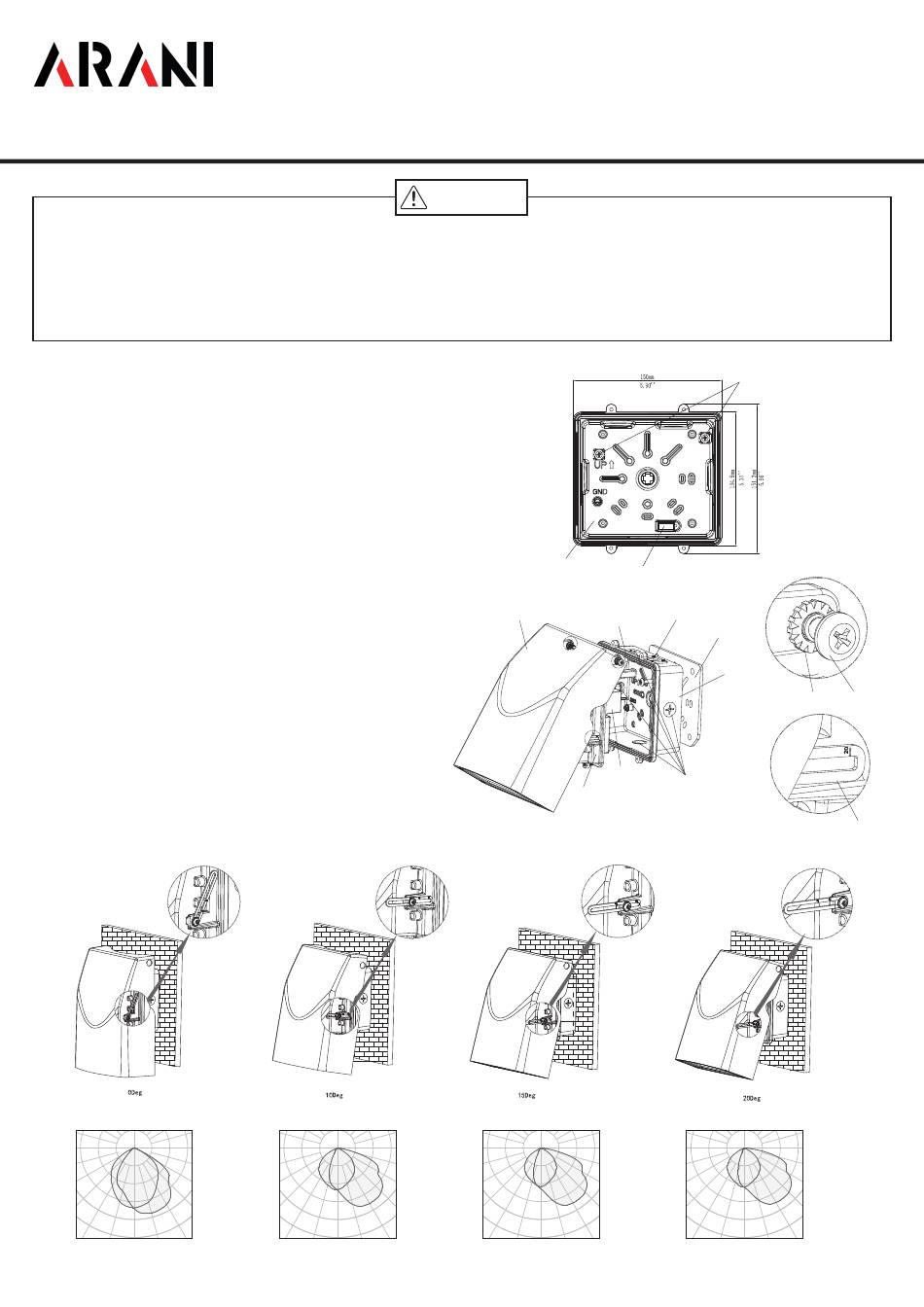

ARANI WALL PACK 11 Quick Start Manual

ÉCLAIRAGE MURAL 11 AU DEL
VEUILLEZ LIRE AVANT L'INSTALLATION
— Seul un électricien agréé peut installer cette luminaire.
— Coupez l'alimentation électrique avant tout entretien.
— L'installation doit être conforme aux normes nationaux, locaux de construction et de sécurité.
— Toute modification de ce luminaire est interdite.
— Ce produit doit être relié à la terre.
— Ce luminaire est conçu pour fonctionner dans les températures de -30°C to 40°C, monté horizontalement, avec les DELs orientés vers le bas.
— Montage mural seulement
MONTAGE MURAL
1. Vérifiez l'orientation de la boîte - «TOP» doit être orienté vers le haut.
2. Passez les câbles d'alimentation dans le joint de la boîte et dans une
entrée défonçable (knockout).
3．Sécurisez la boîte sur le mur utilisant les accessoires montage
approprié. Un niveau à bulle est inclus.
4．Scellez les bords entre la boîte et le mur avec un scellant de
silicone et sur la boîte de jonction. Vérifiez que le joint est
entièrement scellé.
5．Utilisant la charnière mains libres, branchez les fils.
(Blanc à neutre, noir à ligne, vert/jaune à terre)
6．Vérifiez les fils sont approuvés UL, et l'installation conforme
aux normes nationaux, locaux de construction et de sécurité.
7．Placez le luminaire sur la boîte et serrez les vis.
8．Adjustez l'inclinaison du luminaire et serrez les vis.
180
105 105
9 0 9 0
450
75 75
901
60 60
1352
45 45
1802
2253
30 15 0 15 30
ATTENTION
180
105 105
9 0 9 0
609
75 75
1219
60 60
1829
45 45
2438
3048
30 15 0 15 30
Boîte
Niveau à bulle
Luminaire
Bague d'étanchéité
Cellule
photoélectrique
Luminaire
180
105 105
9 0 9 0
610
75 75
1221
60 60
1832
45 45
2443
3054
30 15 0 15 30
Installation
Charnières mains libres
Verre
Joint EVA
Boîte
Rondelles d'arrêt
dentelées
Bouchons de fermeture G 1/2
180
105 105
9 0 9 0
618
75 75
1237
60 60
1855
45 45
2474
3092
30 15 0 15 30
Vis
Pivot ajustable
