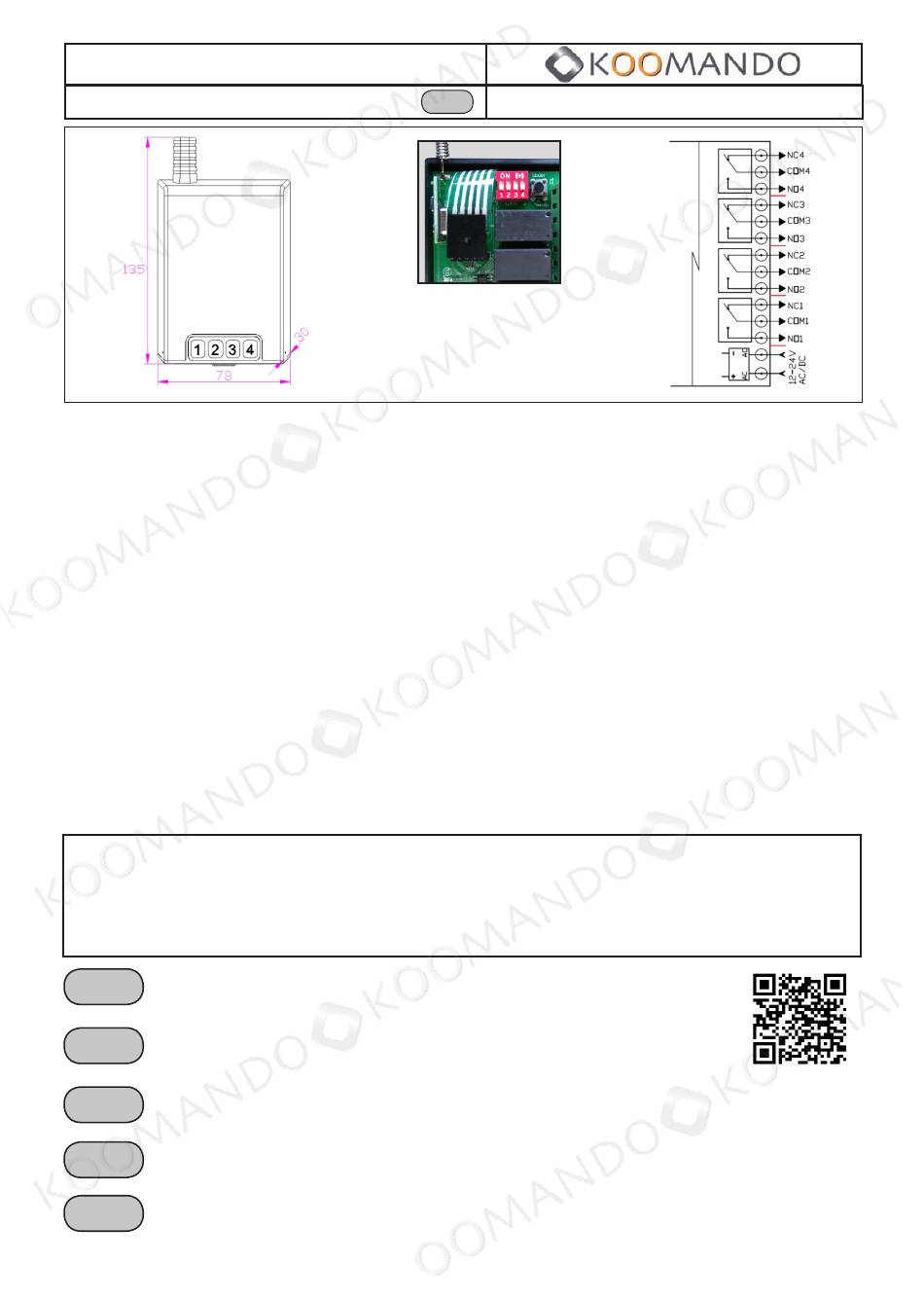

Ricevitore R5401-5403
Manuale Istruzioni
SPECIFICHE TECNICHE
Frequenza: 433,92 Mhz
Numero canali: 4 configurabili - mono o bistabili
Tipo di codifica: rolling code
Telecomandi memorizzabili: 30(R5401), 300(R5403)
Installazione: da esterno
PROGRAMMAZIONE TELECOMANDO
Premere il tasto LEARN sul ricevitore, si accende il led rosso, premere due volte un tasto qualsiasi del radiocomando, il led lampeggia prima una volta poi tre
volte ad indicare l'avvenuto apprendimento. Ad ogni tasto del radiocomando corrisponde un'uscita.
MEMORIZZAZIONE A DISTANZA PER I NUOVI TELECOMANDI
Questa procedura permette di aggiungere nuovi telecomandi senza intervenire sul ricevitore, è necessario 1 telecomando già memorizzato e funzionante.
1. Premere contemporaneamente per 1 secondo i tasti 1 e 2 di un telecomando già memorizzato e rilasciare.
2. Premere di seguito per 1 secondo il tasto 2 dello stesso telecomando per avviare il processo di apprendimento.
3. Sul telecomando nuovo premere il tasto scelto per 1 secondo, quindi premere nuovamente lo stesso tasto e rilasciare.
CANCELLAZIONE MEMORIA
Premere e tenere premuto il tasto LEARN sul ricevitore per circa 8 sec.,quando il led rosso si spegne rilasciare il tasto. La memoria è cancellata.
I pulsanti posti sul contenitore hanno la stessa funzione dei tasti del telecomando. Se per esigenze di sicurezza volete disattivare l'uso della pulsan-
tiera svitate la scheda (dopo aver tolto l'alimentazione) e sfilate il connettore sul retro.
FUNZIONE BISTABILE
Dip Switch 1 - 2 - 3 - 4
In condizione normale il relè è monostabile (impulsivo) e resta eccitato per il solo tempo di pressione del tasto del telecomando. Per uso su centraline di
automazione lasciare in modalità standard ed utilizzare il contatto normalmente aperto (COM-NO).
Spostando il dip switch relativo in posizione ON il relè diventa bistabile (passo-passo): ad ogni pressione del tasto del telecomando cambia stato.
ATTENZIONE!
È importante per la sicurezza attenersi al seguente manuale.
Una errata installazione o un errato uso del prodotto può portare a gravi danni a cose e/o persone.
PERICOLO
Assicurarsi che il dispositivo non sia sotto tensione prima di effettuare qualsiasi intervento.
LE INFORMAZIONI RIPORTATE IN QUESTO MANUALE POSSONO ESSERE SOGGETTE A VARIAZIONI
Puoi visualizzare o scaricare le istruzioni in Italiano di questo prodotto all'indirizzo:
IT
https://www.itelecomandi.com/istruzioni-centraline/
o con la scansione di questo QRcode:
You can view or download english instructions for this product at:
EN
https://www.itelecomandi.com/istruzioni-centraline/
or by scanning this QRcode:
Vous pouvez afficher ou télécharger les instructions en français concernant ce produit à l'adresse suivante :
FR
https://www.itelecomandi.com/istruzioni-centraline/
ou en scannant ce QRcode:
Puedes visualizar o descargar las instrucciones en español de este producto en la dirección:
ES
https://www.itelecomandi.com/istruzioni-centraline/
o con el barrido de este QRcode:
Eine Anleitung in deutscher Sprache zu diesem Produkt können Sie unter der folgenden Adresse:
DE
https://www.itelecomandi.com/istruzioni-centraline/
oder durch Scannen dieses QR-Codes einsehen oder herunterladen:
Distribuito da MULTISERVIZI - via Giovanni Paolo II, 47/C - Azzano Mella (BS) - 030 974 54 00 - info@itelecomandi.com
IT
Tasto LEARN e Dip Switch
Morsetti 12-24:
ingresso alimentazione 12-24V ac-dc
Morsetti NO-COM-NC:
uscita relè 1 - 2 - 3 - 4
Grado di protezione: IP 54
Alimentazione: 12/24V ac/dc
Relè: 3A 230Vac - 3A 30Vac
Dimensioni: mm.78x135x30
Peso : 140 gr
