Giacomini KPM35Y001 Manual

KPM35Y001 Scheda espansione I/O / I/O Expansion board
Protocol
1 2 4 8 1 2
9

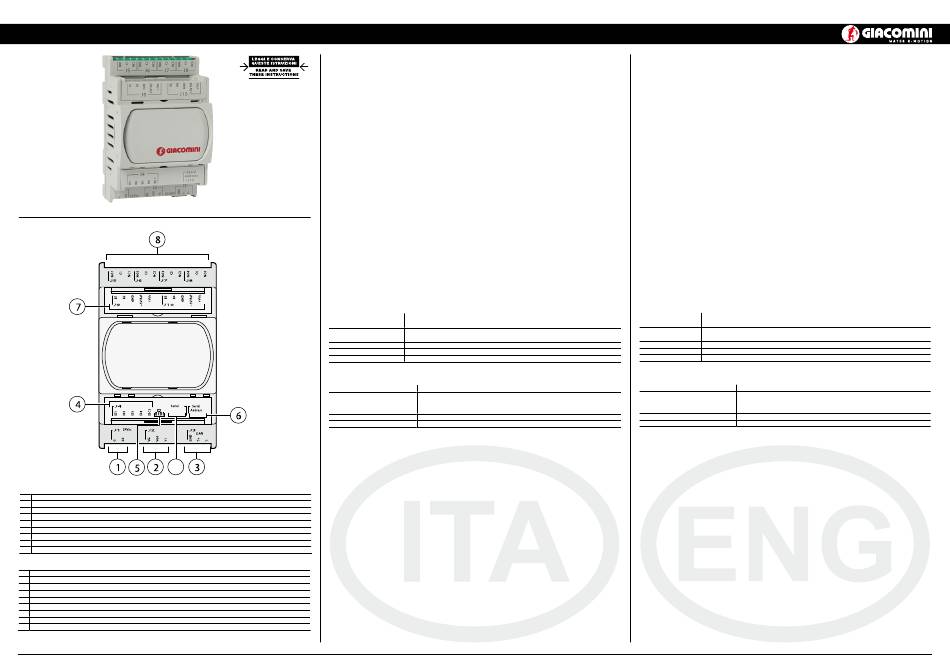

Legenda:
1 connettore per l'alimentazione [G (+), G0 (-)];
2 uscita analogica 0...10 V;
3 connettore rete espansioni in RS485 (GND, T+, T-) o tLAN (GND, T+);
4 ingressi digitali a 24 Vac/Vdc;
5 LED giallo indicazione presenza tensione di alimentazione e 3 LED di segnalazione;
6 indirizzo seriale;
7 ingressi analogici e alimentazione sonde
8 uscite digitali a relè.
9 protocollo seriale
Key:
1 power supply connector [G (+), G0 (-)];
2
analogue output 0 to 10 V ;
3
network connector for expansions in RS485 (GND, T+, T-) or tLAN (GND, T+);
4
24Vac/Vdc digital inputs;
5
yellow LED showing power supply voltage and 3 signalling LEDs;
6

serial address;

7
analogue inputs and probe supply;
8 relay digital outputs.
9
serial protocol
Caratteristiche generali
La scheda di espansione KPM35 è un dispositivo elettronico progettato per facilitare l'incremento di ingres-
si/uscite dei moduli di regolazione KPM30 o KPM31.
Alimentazione
Nell'installazione si deve utilizzare un trasformatore di sicurezza in Classe II di almeno 15 VA, per l'alimenta-
zione di una sola espansione. Si raccomanda di separare l'alimentazione dell'espansione KPM35 da quella
del resto dei dispositivi elettrici (contattori ed altri componenti elettromeccanici) all'interno del quadro elet-
trico. Qualora il secondario del trasformatore sia posto a terra, verificare che il conduttore di terra sia collega-
to al morsetto G0. Assicurarsi che siano rispettati i riferimenti G e G0 di tutte le schede presenti nel quadro (il
riferimento G0 deve essere mantenuto per tutte le schede).
Caratteristiche tecniche
dimensioni inseribile su 4 moduli DIN, 110x70x60 mm;
montaggio su guida DIN.
Contenitore plastico
• agganciabile su guida DIN secondo norme DIN 43880 e CEI EN 50022;
• materiale: tecnopolimero;
• autoestinguenza: V0 (secondo UL94) e 960 °C (secondo IEC 695);
• prova biglia: 125 °C;
• resistenza alle correnti striscianti:  250 V;
• colore: grigio RAL7035;
• feritoie di raffreddamento.
Caratteristiche elettriche
alimentazione
morsettiera
CPU
tempi di ritardo azionamenti 0,5 s
frame di comunicazione
Ingressi analogici
conversione analogica
numero e tipo
4 8
costante di tempo ingressi
resistenza interna ingressi 0...20 mA 100 Ω
Avvertenze
• in conformità alle normative sulla compatibilità elettromagnetica, si utilizzi cavo schermato AWG 20/22 per
la linea RS485, nel caso di installazione dell'apparecchiatura in ambiente domestico;
Fig. 1
• è necessario connettere un fusibile da 1,25 AT sulla linea di alimentazione del dispositivo;
• utilizzzare cavi di lunghezza max. 30 m escluso il cavo di alimentazione, quello di trasmissione dati RS485 e
quello di connessione tLAN;
NON IN USO
• separare i cavi dei segnali delle sonde e degli ingressi digitali dai cavi relativi ai carichi induttivi e di potenza,
per evitare possibili disturbi elettromagnetici.
NON IN USO
• Tra l'ingresso digitale e il resto della scheda l'isolamento è principale.
• Il Bus deve essere cablato in modalità "entra-esci", e steso in guaine dedicate, separate e distanziate dai cavi
NON IN USO di potenza.
• Installare una resistenza da 120 Ω tra RX/RT+ e RX/RT- del primo e dell'ultimo elemento collegato alla rete.
NOT USED
NOT USED
NOT USED
28 Vdc +10/-20 % e 24 Vac +10/-15% 50...60 Hz - P= 6 W assorbimento massimo.
SELV(Class 2 - UL)
con connettori maschio/femmina estraibili, tensione max. 250 Vac
sezione cavo: min. 0,5 mm 2 - max 2,5 mm 2
single chip 32 bit; 48 MHz
baud rate 9600 o 19200 bit/s; stop bits 2; parity none
A/D converter a 10 bit CPU built-in
4 sensori di tipo NTC (-50T90 °C; R/T 10 kΩ a 25 °C), tensione: 0/1 Vdc o 0/5 Vdc,
corrente: 0...20 mA o 4...20 mA, selezionabili via software due a due
(B1, B2 e B3, B4)
1 s

General characteristics

The expansion board KPM35 is an electronic device have been designed to increase the Inputs/Outpus in
the KPM30 o KPM31 controllers.

Power supply

When installing one expansion, a safety Class IItransformer rated at least 15VA must be used. It is advisable to keep
separate the KPM35 controller from the power supply of the other electric devices (contactors and other electro-
mechanical components) in the electric panel. If the transformer secondary winding is grounded, check that the
ground cable is connected to G0 terminal. Make sure that the G and G0 references of all the boards mounted on
the panel have the same polarity. (G0 reference must be kept in every board).

Technical specifications

dimensions: can be mounted on 4 DIN modules, 110x70x60 mm;
mounting: on DIN rail.

Plastic enclosure

• it can be fastened on DIN rail according to DIN 43880 and CEI EN 50022 standards;
• material: technopolymer;
• self-extinguishing: V0 (complying with UL94) and 960 °C (complying with IEC 695);
• ball pressure test:125 °C;
• comparative tracking index: ≥ 250 V;
• colour: RAL7035 grey;
• cooling vent-holes.

Electrical specifications

power 28 Vdc +10/-20 % and 24 Vac +10/-15% 50 to 60 Hz - P= 6 W maximum absorption.
SELV(Class 2 - UL)
terminal block with removable-screw male/female connectors - max. voltage: 250 Vac
cable cross-section: min. 0.5 mm – max. 2.5 mm
2 2
CPU single chip 32 bit; 48 MHz
Operation delay time 0.5 s
Communication frame baud rate 9600 o 19200 bit/s; stop bits 2; parity none

Analogue inputs

analogue conversion 10 bit A/D converter, built-in CPU
number and type 4 NTC sensors (-50T90 °C; R/T 10 kΩ at 25 °C), voltage: 0/1 Vdc or 0/5 Vdc,
current: 0 to 20 mA or 4 to 20 mA, can be selected via software two by two (B1,
B2 and B3, B4)
time constant for each input 1 s
0 to 20 mA inputs internal resistance 100 Ω

Warnings

• in compliance with the standards on the electromagnetic compatibility, use the shielded cable AWG 20/22 for the
RS485 line, in case of the installation of the equipment in domestic ambient;
• it is necessary to connect a 1.25 aT fuse to the device power supply network;
• use cables with 30 m max. length, except for power supply, RS485 data transmission and tLAN connection cables;
• please keep probe and digital input leads far from power cables to avoid possible electromagnetic noise.
• Between the digital input and the rest of the board there' s a main insulation.
• The bus must be wired in "in-out" mode. Install a resistence of 120 Ω between RX/RT+ and RX/RT- of the first and
last device connected to the bus network.
• The bus cable must be installed in dedicated sheath, separated and distanced by power cables.
