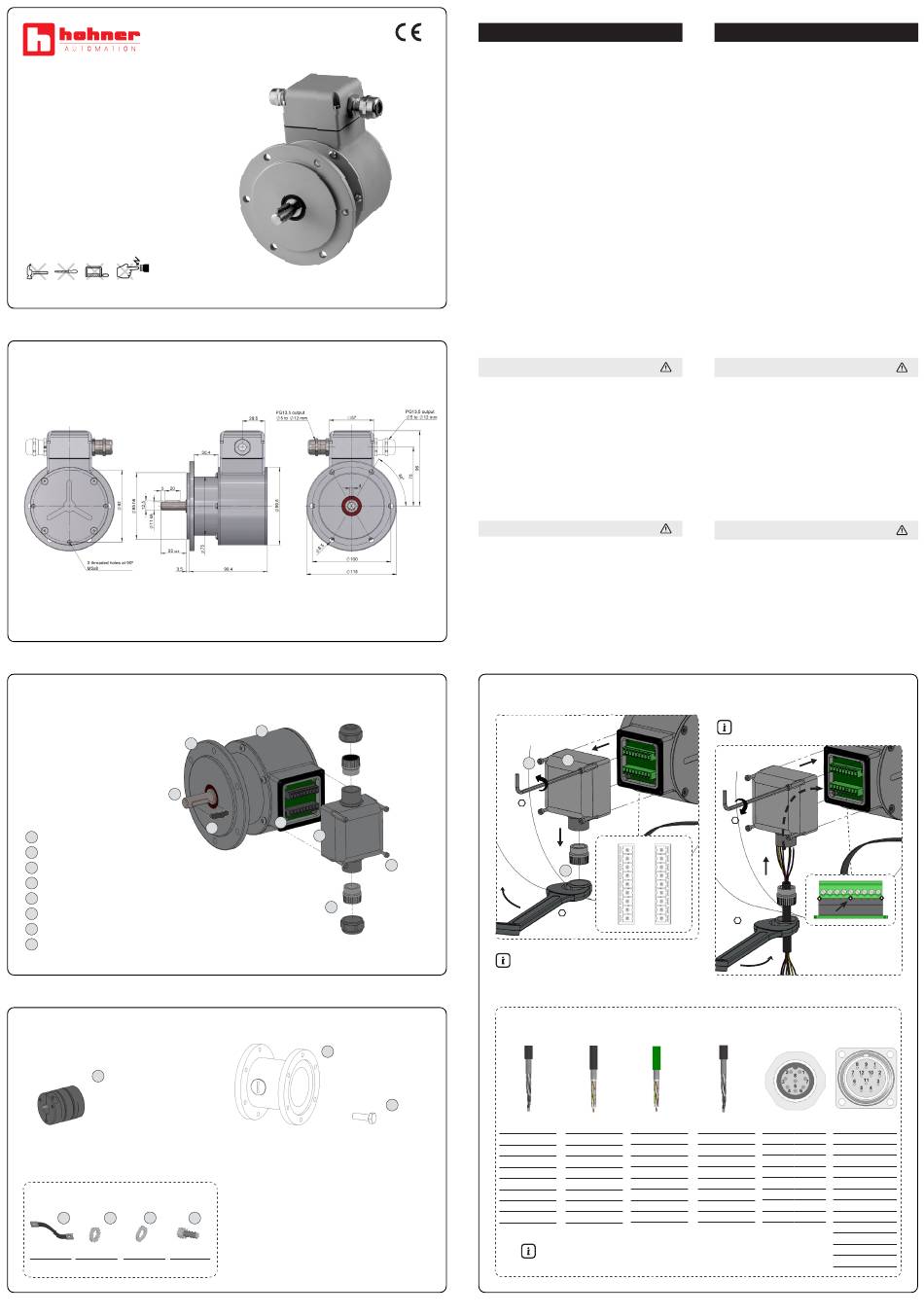

Hohner 100 Mounting Instructions

100
100 DUO
Mounting Instructions
Instrucciones de Montaje
Dimensions / Dimensiones
Included in delivery / Incluido en el suministro
2
1 Housing / Cuerpo
2 Solid shaft / Eje saliente
3 Shaft key / Chaveta
EURO flange B10 / Brida Euro B10
4
5 Connection board / Placa de conexiones
6 Terminal box cover / Tapa de caja de bornes
7 Screw M3x25 (x4) / Tornillo M3x25 (x4)
Cable gland PG13,5 for cable Ø5..12mm /
8
Prensa estopa PG13,5 para cable Ø5..12mm
Not included in delivery / No includio en el suministro
9
Spring disk coupling.
Available as accessory
Acoplamiento de disco.
Disponible como accesorio
LFA 3437 - LFA 4447 - LFA 3832 - LFA 3850
Earthing strap / Malla de tierra
00.0003006
12 13 x2 14
x2 x2
95.0008074 95.0004230 95.0000636 95.0004148
200mm M5 M5x16
M5
C/ Dolors Bassa, 3 P.I. Cal Batlle - 17400 Breda (Girona) | www.encoderhohner.com | info@encoderhohner.com | +34 972 160 017
1
4
5
3
6
8
10
Screw
Installation fitting
For installation fitting
Customized
Tornillo
Campana de instalación
Para campana de
Personalizada
instalación
15
General Notes
• Observe the applicable law, directives and standards for
use respectively intended use.
• Installation, electrical commissioning or any other
maintenance operations at encoder is to be performed
by appropriately qualified staff only.
• The expected operating life of the device depends on
the ball bearings, which are equipped with a permanent
lubrication.
• The storage temperature range of the encoder is
between -15°C and +70°C.
• The operating temperature range of the encoder is
between -20°C and +80°C (-40..+80°C with Special
Customer YT00, or -20..+100°C with Special Customer
YT01), measured at the housing.
• EU Declaration of Conformity meeting to the European
Directives.
• Maintenance work is not necessary. The device may only
be opened as described in this instruction. Alterations of
the device are not permitted.
• Damaging the seal on the device invalidates warranty.
• Do not dispose of electrical and electronic equipment
in household waste. The product contains valuable raw
materials for recycling.
Electrical Safety
• Turn OFF power supply before connecting the encoder
and ensure machinery is stationary.
• Make sure the entire system installation is EMC compliant.
• Electronic parts are sensitive to high voltages:
- Do not touch plug contatcs or electronic components.
- Protect output terminals against external voltages.
- Do not exceed max. operating voltage.
• Dirt penetrating inside the encoder can cause short
circuits and damage the sensing system.
Mechanical Safety
• Install the encoder following strictly the installation
instructions information.
• Hair and clothes may become tangled in rotating shafts.
• Never restrict the freedom of movement of the encoder.
It is essential that the specified clearances and /or angles
are observed.
• Delicate equipment; handle with care and not subject the
device to force, knocks or shocks.
• All indicated tightening torques are recommended.
Electrical connection / Conexión eléctrica
Terminal box
Caja de bornes
7
SW2,5
7
22 mm
A shielded twisted pair-cable must be used.
Usar un cable apantallado trenzado en par.
2m Cable
3x2x0,14+2x0,34
standard
11
Color Signal
M6x16 BK GND
RD VCC
M6x16
YE A+
GN B+
BN A-
BU B-
GY 0+
OG 0-
It is recommended to mount the device with cable connection facing down-ward.
Se recomienda montar el dispositivo con el cable orientado hacia abajo.
(EN) Indicaciones Generales
• Siga las leyes, directivas y normas estándar aplicables a
su respectivo uso.
• La instalación, la puesta en marcha eléctrica o cualquiera
otra operación de mantenimiento del encoder debe
ser realizada únicamente por personal debidamente
cualificado.
• La vida útil prevista del dispositivo depende de los
rodamientos de bolas, que están equipados con una
lubricación permanente.
• Rango de temperatura de almacenamiento entre -15°C
y +70°C.
• Rango de temperatura de funcionamiento entre -20°C
y +80°C (-40..+80°C con Ejecución Especial YT00, o
-20..+100°C con Ejecución Especial YT01), medido en la
carcasa.
• Declaración de conformidad de la UE con las directivas
europeas.
• El trabajo de mantenimiento no es necesario. El
dispositivo solo se puede abrir como se describe en
estas instrucciones. No se permiten alteraciones del
dispositivo.
• Dañar el sello del dispositivo invalida la garantía.
• No deseche los equipos eléctricos y electrónicos en la
basura doméstica. El producto contiene materias primas
valiosas para reciclar.
Seguridad Eléctrica
• Apague la fuente de alimentación antes de conectar el
encoder, y asegúrese de que la maquinaria esté parada.
• Asegúrese de que toda la instalación del sistema sea
compatible con EMC.
• Las partes electrónicas son sensibles a altos voltajes:
- No tocar los enchufes ni los componentes
electrónicos.
- Proteger los terminales de salida de tensiones
externas.
- No sobrepasar el máximo voltaje.
• La suciedad en el interior del encoder puede provocar
cortocircuitos y dañar el sistema de detección.
Seguridad Mecánica
• Instalar el encoder respetando estrictamente las
instrucciones de instalación.
• El cabello y la ropa pueden enredarse en ejes rotativos.
• No restringir el movimiento del encoder. Se deben
respetar las distancias y ángulos especificados.
• Equipo delicado; manéjelo con cuidado y no someta el
dispositivo a fuerza, golpes y choques.
• Todos los pares de apriete indicados son recomendados.
It is recommended to use a threadlocker.
Se recomienda usar un fijador de roscas.
Tightening torque /
6 Par de apriete:
M = 0,7-0,8 Nm
t
SW2,5
Z-
Shield
GND Z+
+UB B-
8
A+ A-
B+ B+
A+
A-
+UB
B-
Z+ GND
Z- Shield
22 mm
2m Cable 2m Cable
2m Cable
5x2x0,14+2x0,34 5x2x0,14+2x0,34
5x2x0,14+2x0,34
double-shielded up to 100°
double-shielded
halogen-free
Color Signal Color Signal Color Signal
WH GND WH GND WH GND
BN VCC BN VCC
BN VCC
RD A+ RD A+ GN A+
BK B+ BU B+
BK B+
BU A- BU A- YE A-
VT B- RD B-
VT B-
GY 0+ GY 0+ GY-PK 0+
PK 0- PK 0- RD-BU 0-
(ES)
* It is recommended to add silicone
dots between connectors.
Se recomienda añadir puntos de
silicona entre conectores.
M12 Connector M23 Connector
Conector M12 Conector M23
8p CCW 12p CW
Pin Signal Pin Signal
1 GND 1 GND
2 VCC 2 VCC
3 A+ 3 A+
4 B+ 4 B+
5 A- 5 A-
6 B- 6 B-
7 0+ 7 0+
8 0- 8 0-
9 -
10 -
11 -
12 -
DOC.ENCI.100.M.EN-ES.001 04/21
