iNels PS-100/ Manual Instructions

ИнструкцИя к прИмененИю / MANUAL INSTRUCTIONS
RU
Источник питания PS-100/INELS
EN Power supply PS-100/INELS
перед установкой и введением в эксплуатацию устройства внимательно ознакомьтесь с инструкцией по установке. последняя содержит
рекомендации по установке устройства и его использованию. Инструкция должна быть частью электромонтажной документации.
Инструкцию по установке найдёте также на интернет страницах www.inels.com. Внимание, опасность поражения электротоком! монтаж
и подключение могут проводить только специалисты, имеющие соответствующую профессиональную электроквалификацию при
соблюдении действующих инструкций. не прикасайтесь к частям устройства, которые находятся под напряжением. Опасно для жизни.
при установке, обслуживании, ремонте необходимо следовать инструкциям по безопасности, нормам и профессинальным установкам о
работе с электрооборудованием. перед началом работы с устройством необходимо, чтобы все провода, подключенные части и клеммы не
находились под напряжением. Эта инструкция содержит только общие установки, которые должны быть применены в рамках настоящего
применения. регулярно проверяйте (при выключенном напряжении) затяжку клемм.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. The instruction manual is designated for
mounting the device and for the user of such device. It has to be attached to electro-installation documentation. The instruction manual can be also
found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be done only by a professional
with an adequate electrical qualification, and all has to be done while observing valid regulations. Do not touch parts of the device that are energized.
Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to observe safety regulations, norms, directives
and special regulations for working with electrical equipment. Before you start working with the device, it is essential to have all wires, connected
parts, and terminals de-energized. This instruction manual contains only general directions which need to be applied in a particular installation. In the
course of inspections and maintenance, always check (while de-energized) if terminals are tightened.

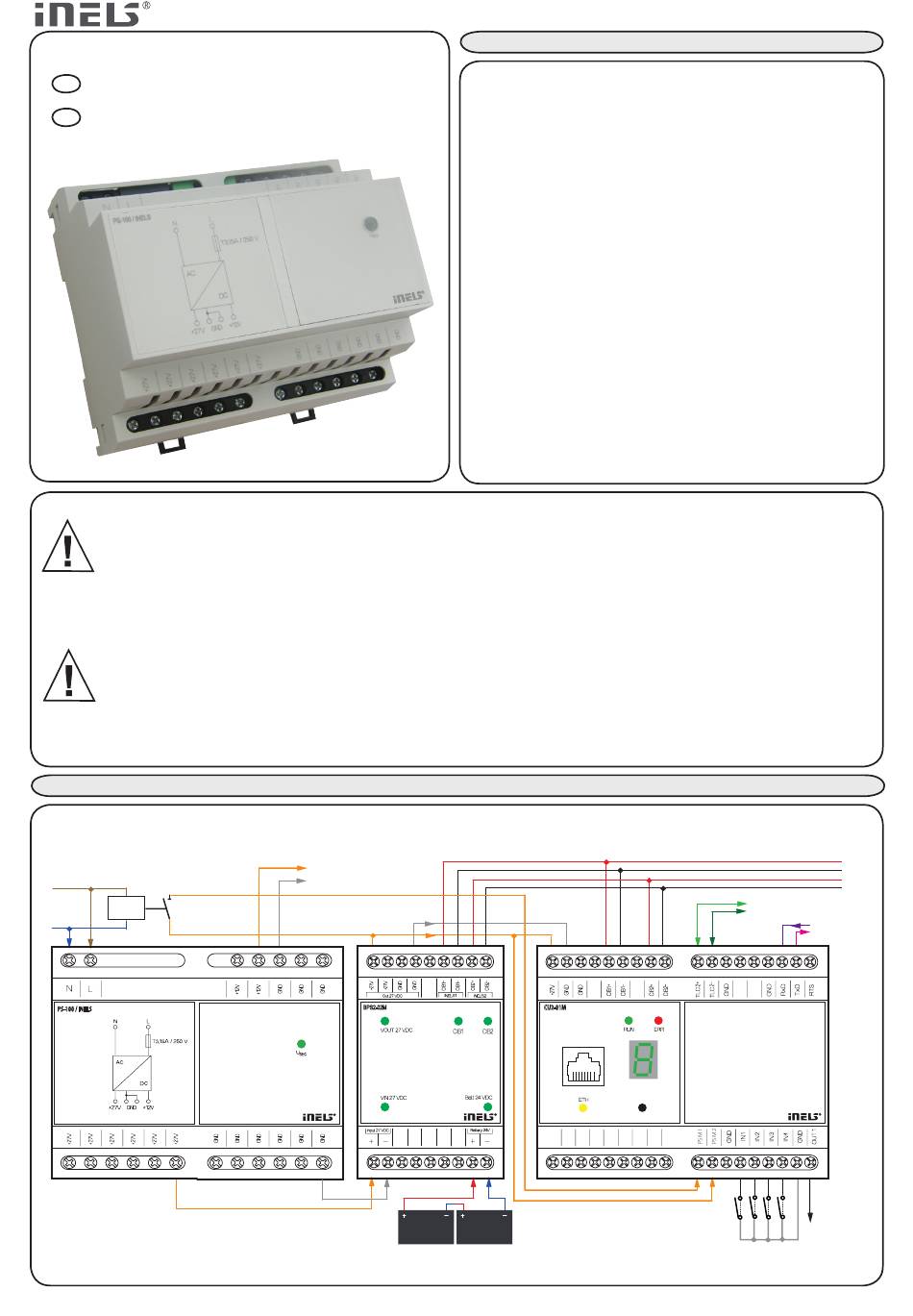

подключение / Connection
Bспомогат. ельное реле катушка 230V AC/5mA
коммутац. контактнаприм. VS116K /
Auxiliary relay, coil 230 V AC/5 mA
NO contactfor example VS116K
L
N
Характеристика / Characteristics
PS-100/INELS
- коммутирующий стабилизирующий источник питания.
- служит для питания управляющих автоматов в рамках системы Inels.
- Использование в области MaR (измерение и регуляция).
- Выходное напряжение гальванически отделено от сети.
- Источник питания с постоянным выходным напряжением DC 27V a
DC12V, стабилизированный100 W.
- у источников 12V и 27V общая клемма GND.
- при полном коротком замыкании выход отключён.
- Выходной ток ограничен электрон. предохранителем.
- напряжение питания: AC 230 V.PS-100/INELS в исполнении 6-модуль
предназначен для установки в распредщит, на DIN рейку EN60715.
- Stabilized switching power supply.
- Serves for supplying of control automats in intelligent electro-
installation INELS.
- Used in M and R (measuring and regulation) areas.
- Output voltage is galvanically separated from the circuit.
- Power supply with the set output voltage DC 27V and DC 12V,
stabillized 100W.
- Supplies 12V and 27V have the same terminal GND.
- Output is disconnected while circuit breakout.
- Output current is limited by electronic fuse.
- Supply voltage: AC 230VPS-100/INELS in version 6-MODULE is designed
3156-02-001 Rev.: 1
for mounting into switchboard on DIN rail EN60715.
питание внешних
сенсоров EZS - 12V DC /
External sensors supply
EZS - 12V DC
Batt 12 V Batt 12 V
RS 232 k GSM2-01M /
RS 232 to GSM2-01M
MODE
ролетный выход
NC/GND /
Relay output
NC/GND
+
CIB A
-
+
CIB B
-
