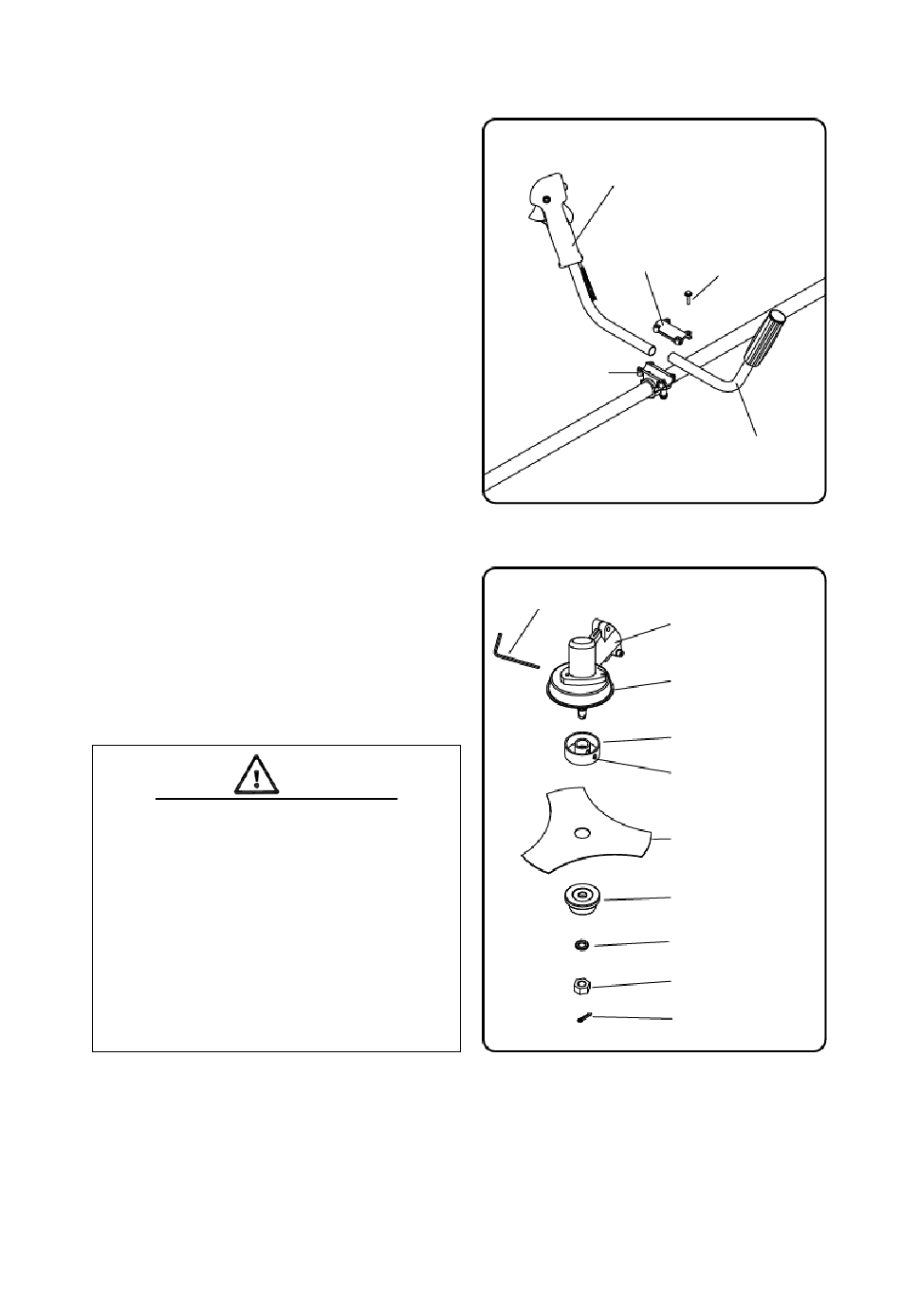

INSTALAR LA MANIJA
Poner la manija en descanso. Elegir una
posición confortable para la manija y
apretar con 4 tornillos M5 x 25 tornillos.
INSTALAR LA LÁMINA
Instalar el soporte A, la lamina triple, el
soporte B, la arandela dentada, en esta
ordén y después apretar con una rosca
interior.
Alínear el agujero de la caja de
velocidades con el soporte A e insertar la
llave en L S=4mm.
Girar la tuerca de apriete de la lámina con
la llave en sentido horário hasta ser bien
apretado.
Poner el pino 2 x 16 y soltar.
AVISO
EN CASO DE VIBRACIÓN EXCESIVA PARAR
EL MOTOR INMEDIATAMENTE
La vibración excesiva de la lámina
significa que no es bien puesta. Parar el
motor inmediatamente y verificar la
lámina. Una lamina mal puesta podrá
causar herimientos. Usar solo piezas
originales.
MONTAGEM
CUIDADO
MANIJA DERECHA
TAPÓN
SUPERIOR
DESCANSO
MANIJA IZQUIERDA
LLAVE EN
CAIJA
VELOCIDADES
PROTECCIÓN
SOPORTE A
AGUJERO
LÁMINA TRIPLE
SOPORTE B
ARANDELA
DENTADA
TUERCA
IZQUIERDA
PINO 2 X 16
TORNILLOS
M5 x 25
