Summary of Contents for LEMAN ASP305

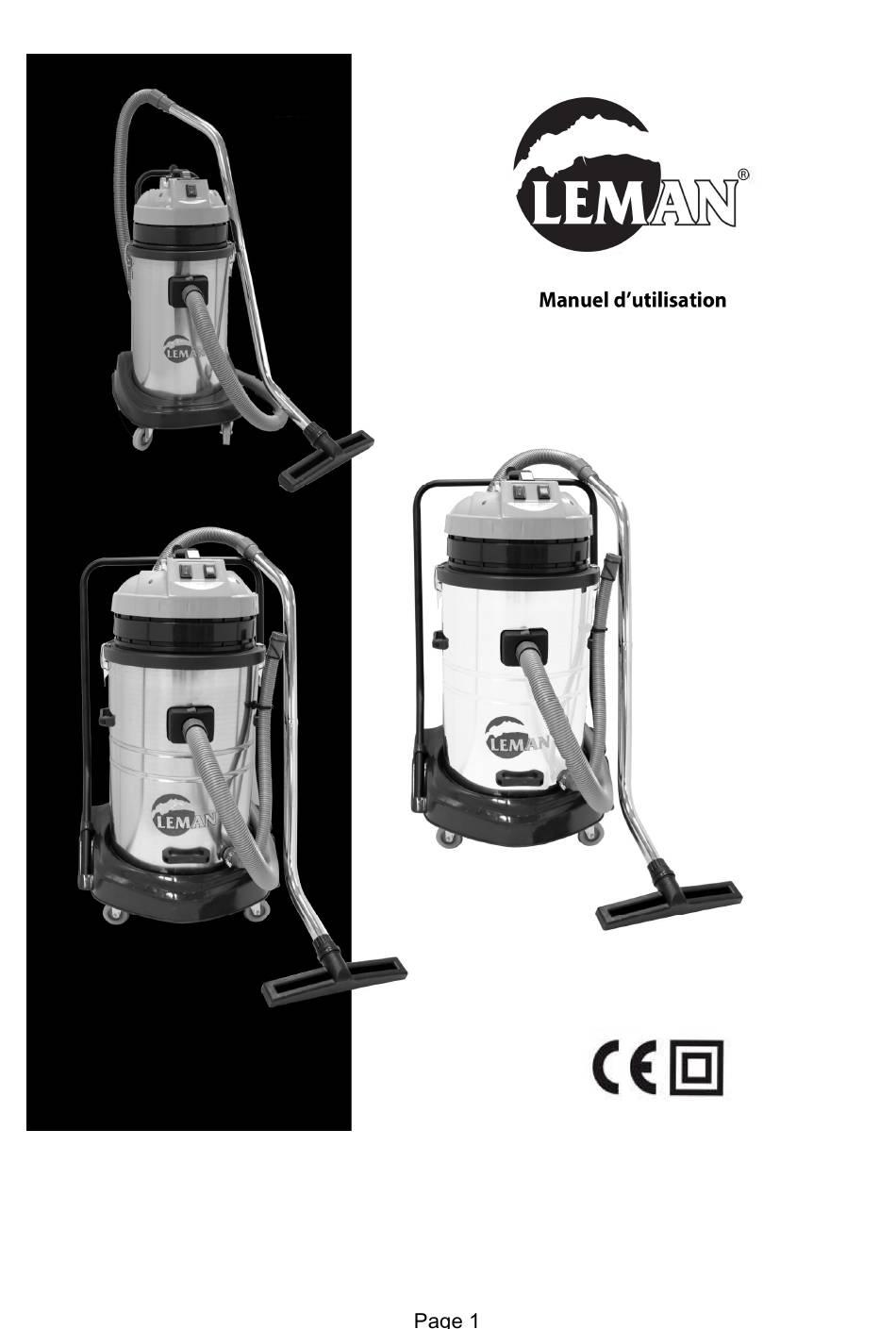

- Page 1 ASP305 . ASP701. ASP702...
-
Page 2: Caracteristiques Techniques
MODE D'EMPLOI 1) Assurez-vous que l'alimentation électrique dans le bâtiment est identique à la plaque de votre aspirateur . 2) Raccordez le tube métallique avec l'embout du flexible d'aspiration correctement, joindre l'adaptateur du flexible avec le raccord de la cuve, choisissez le suceur de sol adapté pour le connecter avec le tube métallique. - Page 3 USER INSTRUCTIONS 1) Make sure that the power supply in the buiding is identical to show on voltage plate 2) Connect tube and vacuum hose properly the long connector joint with the metal tube , the short connector join with the tank connector , choose the suitable floor nozzle to connect with the side of the metal tube.
- Page 4 Aspirateur ASP305 Technique Parameter / DonnéesTechniques Type : ASP305 .Power - Puissance : 1200W .Voltage-Tension :220-240v 50hz .Air flow -Débit d'air :53L/s .Depression : 200mb-20kpa .Capacity-Capacité : 30L .Height-Hauteur : 840mm .Diameter- Diamétre : 345mm .Lenght Cable-Long Câble: 7.2m .Accessories-Accessoires: 40mm Circuit .Function- Fonction : Wet/Dry...
- Page 5 Exploded view / Vue éclatée ASP305 1.Plastic handle / Poignée 2.Cable grommet sleeve / Manchon 3.Pole on/off switch / Interrupteur 4.Top cover / Couvercle supérieur 5.Air baffle / Déflecteur 6.Motor enclosure / Boîtier moteur 7.Motor retaining mould / Retenue moteur 8.Wet dry motor / Moteurs...

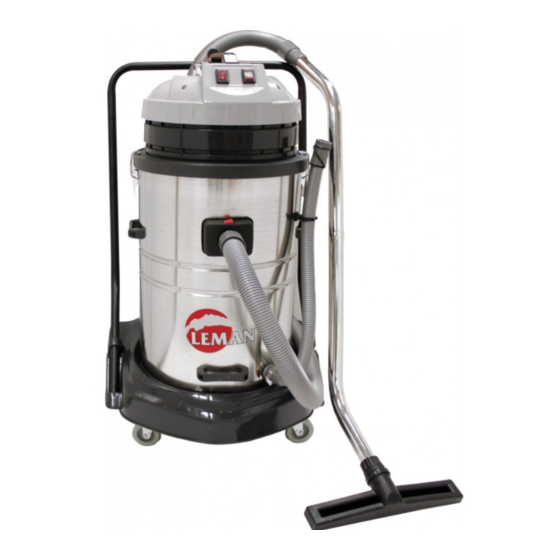

- Page 6 Aspirateurs ASP701 / ASP702 Technique Parameter / DonnéesTechniques Type : ASP701 / ASP702 .Power - Puissance : 2000W .Voltage-Tension :220-240v 50hz .Air flow -Débit d'air :106L/s .Depression : 200mb-20kpa .Capacity-Capacité : 70L ASP701 .Height-Hauteur : 1060mm Circuit .Diameter- Diamétre : 440mm diagram .Lenght Cable-Long Câble: 7.2m ASP702...
- Page 7 Exploded view / Vue éclatée ASP701 / ASP702 1.Plastic handle / Poignée 2.Cable grommet sleeve / Manchon câble 3.Pole on/off switch / Interrupteur 4.Top cover / Couvercle supérieur 5.Motor enclosure / Boîtier moteur 6.Motor retaining mould / Retenue moteur 7.Wet dry motor / Moteurs 8.Air baffle / Déflecteur 9.Motor mounting base / Fixations moteurs 10.Float ball / Flotteur...
- Page 10 ASP305 / ASP701 / ASP702...
