Lifetime 60178 Assembly Instructions Manual

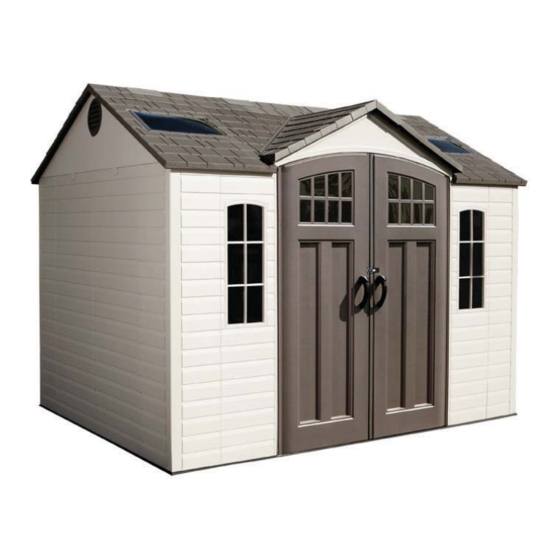

10' x 8' outdoor storage shed
Hide thumbs
Table of Contents

Advertisement

Quick Links

Pour le français, voir la page 2.
Para el español, ver la página 3.
10' x 8' OUTDOOR
STORAGE SHED
®
Lifetime
sheds are designed to be strong and
durable. We strive to make assembly as easy as
possible without compromising quality. If you
get stuck, we have tools to help:
• Watch Our Instructional Videos
Scan the code below to see how it all comes
together.
http://go.lifetime.com/60178playlist
• Build a Foundation
Construct a level surface before you start
(see page 6 for instructions).
• Recruit Friends and Family
Assembly should take 3 people about 4–6
hours to complete.
TOOLS REQUIRED
NEED HELP? TALK TO US!
Call: 1-800-225-3865
7:00 am–5:00 pm (Monday–Friday) MST
and 9:00 am–1:00 pm Saturday MST
Lifetime's assembly experts offer quick responses and great customer service.
Web: www.lifetime.com/instructions
Live Chat: www.lifetime.com/instructions
TABLE OF CONTENTS
Icon Legend................................4
Warnings & Notices.....................5
Platform Construction.................6
Truss Assembly.........................11
Gable Assembly........................20
Door Assembly..........................24
Skylight Assembly.....................37
Floor Assembly..........................41
Wall Assembly..........................45
Parts Identifi er..........................47
Shelving Installation..................63
5/16" (8 mm)
Roof Assembly..........................66
Wood Drill Bit
Door Alignment.........................84
Anchoring................................88
Cleaning & Care.........................91
5/16" (8 mm)
Registration..............................92
Masonry Drill Bit
Warranty...................................93
MODEL# AND PRODUCT ID
(you will need both when contacting us)
Model Number:
Product ID:
60178

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 60178 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lifetime 60178

Summary of Contents for Lifetime 60178

  • Page 1 Cleaning & Care......91 5/16" (8 mm) Registration......92 Masonry Drill Bit Warranty........93 Lifetime’s assembly experts offer quick responses and great customer service. NEED HELP? TALK TO US! MODEL# AND PRODUCT ID (you will need both when contacting us) Call: 1-800-225-3865 Web: www.lifetime.com/instructions...
  • Page 2 Enregistrement......92 de 8mm Garantie........94 ® Nos experts d’assemblage Lifetime offrent des NÉCESSITEZ-VOUS DE L’AIDE ? COMMUNIQUEZ-NOUS ! réponses rapides et un service à la clientèle supérieure. MODÉLE ET RÉFÉRENCE DU PRODUIT (vous aurez besoin des deux lorsque vous nous contactez) Composer le 1-800-225-3865 web: www.lifetime.com/instructions...

  • Page 3: Table Of Contents

    Limpieza y cuidado....91 Broca de albañilería Registro........92 de 8 mm Garantía........95 ® Los expertos de ensamble Lifetime ofrecen respuestas rápidas y servicio valorado. ¿NECESITA AYUDA? ¡LLÁMENOS! MODELO E ID DEL PRODUCTO (necesitará los dos al contactarnos) Llame al 1.800.225.3865 Web: www.lifetime.com/instructions Número de modelo: ID del producto:...

  • Page 4: Leyenda De Íconos

    ICON LEGEND / LÉGENDE DES ICÔNES / LEYENDA DE ÍCONOS • Indicates special heed should be taken when reading. • Indique qu’une attention spéciale doit être prise lors de la lecture. • Indica que uno debe prestar atención al leer. •...

  • Page 5: Advertencias Y Avisos

    WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS English: • Failure to follow these warnings may result in serious injury or property damage and will void warranty. • To ensure safety, do not attempt to assemble this product without following the instructions carefully. •...

  • Page 6: Ensamble De La Plataforma

    PLATFORM CONSTRUCTION / CONSTRUCTION DE LA PLATE-FORME / CONSTRUCCIÓN DE LA PLATAFORMA • You must provide a platform on which to assemble your shed. Proper building permit documentation may be required in your neighborhood. Consult all local building codes prior to assembling the shed. Before beginning assembly, you must pour or construct a platform.
  • Page 7 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) CONCRETE REQUIRED / BÉTON REQUIS CONCRETO REQUERIDO 1 yd (0,77 m CONCRETE PLATFORM / PLATE-FORME EN BÉTON PLATAFORMA DE CONCRETO • The concrete should be approximately 4" (10,2 cm) thick. The actual dimensions of the shed, at its widest and longest points, are 96"...
  • Page 8 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) WOOD REQUIRED / BOIS REQUIS MADERA REQUERIDA WOOD PLATFORM / PLATE-FORME EN BOIS PLATAFORMA DE MADERA...
  • Page 9 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) WOOD REQUIRED / BOIS REQUIS MADERA REQUERIDA 2 in/po x 4 in/po x 118 1/4 in/po (5,1 cm x 10,2 cm x 3,00 m) (x2) 2 in/po x 4 in/po x 90 1/2 in/po (5,1 cm x 10,2 cm x 2,30 m) (x9) 16d 3 in/po (16d x 7,62 cm) (x36) 1.2.1 •...
  • Page 10 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) 22 1/4 in/po x 93 1/2 in/po x 3/4 in/po (10,2 cm x 2,38 m x 19,1 mm) (x1) 48 in/po x 93 1/2 in/po x 3/4 in/po (1,22 m x 2,38 m x 19,1 mm) (x2) 8d 1 1/2 in/po (8d 3,81 cm) (x66) 1.2.3 •...

  • Page 11: Ensamble De Las Cerchas

    TRUSS ASSEMBLY / ASSEMBLAGE DES FERMES / ENSAMBLE DE LAS CERCHAS HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje DTK (x14) ADY (x11) ADJ (6) CXK (x2) AHT (x1) DTJ (x1) ADK (x24) 11 9/16 in/po (29,4 cm) ADH (x3)
  • Page 12 • Encoche • Sin muesca • Muesca http://go.lifetime.com/trussassem10x8 • Note: Channel (DSR) has no notch at the end. • Note : Le canal (DSR) n’a pas d’encoche à l’extrémité. • Nota: El canalón (DSR) no tiene una muesca al extremo.
  • Page 13 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 3/8 in/po (10 mm) ADY (x8) ADK (x8) • Slide a Truss Brace (AFG) onto the Truss Gutter Channels as shown. •...
  • Page 14 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 7/16 in/po (x2) (11 mm) (x2) ADJ (x4) 11 9/16 in/po (29,4 cm) ADH (x2) • Slide a Truss Rod (ADH) through the holes in the Brace and Connector.
  • Page 15 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 3/8 in/po (x2) (10 mm) (x2) DTK (x4) ADK (x4) CENTER TRUSS (x1) / FERME CENTRALE (x1) CERCHA CENTRAL (x1) •...
  • Page 16 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 3/8 in/po (10 mm) ADY (x2) ADK (x2) • Slide a Truss Brace (AFG) onto the Truss Gutter Channels as shown. •...
  • Page 17 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 3/8 in/po (x2) (10 mm) (x2) DTK (x2) ADK (x1) DTJ (x1) CXK (x2) 2.11 • Attach the Vertical Truss Brace (DSN) to the Truss. Only fi nger tighten this Nut (ADK) for now. •...
  • Page 18 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 7/16 in/po (x2) (11 mm) (x2) ADJ (x2) 11 9/16 in/po (29,4 cm) ADH (x1) 2.13 • Slide a Truss Rod (ADH) through the holes in the Brace and Connector. Secure with two Cap Nuts (ADJ). •...
  • Page 19 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 3/8 in/po (x2) (10 mm) (x2) ADK (x1) ADY (x1) AHT (x1) 2.14 • Only tighten the Nut (ADK) by hand in this step. •...

  • Page 20: Ensamble De Las Fachadas

    GABLE ASSEMBLY / ASSEMBLAGE DES PIGNONS / ENSAMBLE DE LAS FACHADAS HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje ADW (x10) ADZ (x8) AEE (x10) AGP (x2) AIQ (x2) ADV (x4) AHS (x2) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Metal Parts /...
  • Page 21 • Si tiene problemas con esta sección, siga el código debajo (AGH) y derecha (AGI). para ver un video sobre el ensamble en esta sección. http://go.lifetime.com/gableassem10x8 • Place the Screen (AIQ) over the Vent (AGP) and align • Secure the two Gable Halves with four (4) Screws the fi...
  • Page 22 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) SECCIÓN 3 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AEE (x10) ADW (x10) AHS (x2) • Repeat the previous steps for the second Vent. • Secure with the hardware included. •...
  • Page 23 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) SECCIÓN 3 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADV (x4) • Align the holes in the Header with those in the Gable. Secure with the hardware included. •...

  • Page 24: Ensamble De Las Puertas

    LEFT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE GAUCHE / ENSAMBLE DE LA PUERTA IZQUIERDA HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje ADJ (x2) AEE (x3) ADW (x1) AEB (x2) BYZ (x2) AHM (x2) ABU (x2)
  • Page 25 • Si tiene problemas con esta sección, siga el código debajo para ver un video sobre el ensamble en esta sección. http://go.lifetime.com/ldslidelatch • Slide a Hinge Tube (CRE) down into the hole at the top of the Left Door (BDJ).
  • Page 26 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) SECCIÓN 4 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AHM (x2) • Door Channels (BLH) are specifi cally designed to bow. This ensures a tight fi t when they are closed and latched, making your shed more secure.
  • Page 27 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) SECCIÓN 4 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS BYZ (x2) ADW (x1) BYR (x1) BYS (x1) AEE (x3) • Note: The Deadbolts are used for locking the door. They may not •...
  • Page 28 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) SECCIÓN 4 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 7/16 in/po (11 mm) ABU (x2) ADJ (x2) ECY (x1) AEB (x2) ECX (x1) • Attach the Strike Plate (ECX) and Lock Bracket (ECY) to the Channel as shown. Only hand-tighten the hardware for now. •...
  • Page 29 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) SECCIÓN 4 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS EPH (x1) • There is a narrow groove (illustrated in black) running along the outside of the window on the back of each Door. Starting at the top, left corner of the groove in the Left Door, lay the 1/8”...
  • Page 30 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) SECCIÓN 4 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x28) • Peel off the protective backing from both sides of Window Pane (DHN). Align the holes in the Pane with those in the Door, and gently set a Window Pane down onto the Door.
  • Page 31 RIGHT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE DROITE / ENSAMBLE DE LA PUERTA DERECHA HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje ADW (x1) AEE (x1) BYS (x1) BYR (x1) BBI (x1) ABU (x2) ECW (x1)
  • Page 32 • Si tiene problemas con esta sección, siga el código debajo para ver un video sobre el ensamble en esta sección. http://go.lifetime.com/rdslidelatch • Slide a Hinge Tube (CRE) down into the hole at the top of the Right Door (BDK).
  • Page 33 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) SECCIÓN 5 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS BYR (x1) BYS (x1) • Door Channels (BLH) are bowed by design, ensuring a tight fi t when they are closed and latched, making your shed more secure. These channels are formed with a slight bend to the adjoining door edge—like parentheses facing each other: ( ).
  • Page 34 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) SECCIÓN 5 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 7/16 in/po (11 mm) BBI (x1) BYZ (x2) ADW (x1) AEE (x1) AEB (x2) ADJ (x2) ABU (x2) EDA (x1) ECW (x1) ECZ (x1)
  • Page 35 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) SECCIÓN 5 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS EPH (x1) • There is a narrow groove (illustrated in black) running along the outside of the window on the back of each Door. Starting at the top, right corner of the groove in the Right Door, lay the 1/8"...
  • Page 36 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) SECCIÓN 5 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x28) • Peel off the protective backing from both sides of Window Pane (DHN). Align the holes in the Pane with those in the Door, and gently set a Window Pane down onto the Door.

  • Page 37: Ensamble De Los Tragaluces

    DOMED SKYLIGHT ASSEMBLY / ASSEMBLAGE DES LUCARNES EN FORME DE DÔME / ENSEMBLE DE LOS TRAGALUCES EN FORMA DE CÚPULA HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje EFA (x24) AEE (x48) AHI (x2) ADK (x24) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS...
  • Page 38 • Si tiene problemas con esta sección, siga el código debajo para ver un video sobre el ensamble en esta sección. http://go.lifetime.com/domedskylight • Lay the Butyl Tape (AHI) over the groove along the top edge of the opening in the Roof Panel, and cut it. Peel back the paper backing a bit, and continue laying the Butyl Tape along the groove being sure to slightly overlap the ends.
  • Page 39 SECTION 6 (CONTINUED) / SECTION 6 (SUITE) SECCIÓN 6 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS • Run your thumb along the Butyl Tape to remove any bubbles. Then, completely remove the paper backing. •...
  • Page 40 SECTION 6 (CONTINUED) / SECTION 6 (SUITE) SECCIÓN 6 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 3/8 in/po (10 mm) ADK (x24) AEE (x48) EFA (x24) • Remove the protective plastic from both sides of the Skylight (AGB). Align the holes in the Domed Skylight with those in the Roof Panel, and insert the Screws (EFA).

  • Page 41: Ensamble Del Piso

    FLOOR ASSEMBLY / ASSEMBLAGE DU PLANCHER / ENSAMBLE DEL PISO HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje AHO (x2) ADC (x1) BQC (x20) Note: These Screws do not anchor the Floor; they only hold the Panels together. Remarque : Ces Vis n’ancrent pas le plancher;...
  • Page 42 ángulo y deslice las lenguetas a lo largo del borde debajo el panel de piso exterior (CUW). Las lengüetas se entrelazan las unas con las otras. Aplane el panel. http://go.lifetime.com/fl oorinstal10x8 Hole / Trou Agujero Note: If the hole is not at this corner, turn the Panel 180°.
  • Page 43 SECTION 7 (CONTINUED) / SECTION 7 (SUITE) SECCIÓN 7 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS • Repeat the previous step. • Répétez l’étape antérieure. • Repita el paso anterior. Hole / Trou Agujero Note: If the hole is not at this corner, turn the Panel 180°.
  • Page 44 SECTION 7 (CONTINUED) / SECTION 7 (SUITE) SECCIÓN 7 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS BQC (x18) AHO (x2) • Decide on which edge you would like to install your Doors. Insert Bushings (AHO) through the holes in the Floor. •...

  • Page 45: Ensamble De Los Muros

    WALL ASSEMBLY / ASSEMBLAGE DES MURS / ENSAMBLE DE LOS MUROS HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje ADZ (x4) ADY (x1) ADW (x28) ADZ (x85) AIS (x2) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Metal Parts / Pièces en métal Piezas de metal...
  • Page 46 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS EPI (x2) • There is a narrow groove (illustrated in black) running along the outside of the window on the back of each Narrow Window Wall Panel (BDH &...

  • Page 47: Identifi Cador De Piezas

    PARTS IDENTIDIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS CONTENTS OF BOX 1 / CONTENU DE LA BOÎTE 1 CONTENIDO DE LA CAJA 1 BDJ (x1) BDK (x1) BDC (x1) AFY (x3) AGG (x1) AFW (x1) AGI (x2) AGH (x2) AGQ (x4) CUW (x2) AHB (x2)
  • Page 48 PARTS IDENTIDIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS CONTENTS METAL KIT 1 / CONTENU DU KIT DE PIÈCES EN MÉTAL 1 CONTENIDO DEL KIT DE PIEZAS DE METAL 1 74 1/2 in/po (1,89 m) CRE (x2) 75 1/2 in/po (1,92 m) BLH (x2) 67 3/4 in/po (1,72 m) AFM (x8)
  • Page 49 PARTS IDENTIDIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS CONTENTS OF BOX 2 / CONTENU DE LA BOÎTE 2 CONTENIDO DE LA CAJA 2 BDV (x2) AHH (x1) BDH (x1) AGL (x2) AHD (x6) BDI (x1) AGW (x2) CONTENTS OF SMALL PARTS BOX / CONTENU DE LA BOÎTE DE PETITES PIÈCES CONTENIDO DE LA CAJA DE PIEZAS PEQUEÑAS 8 7/16 in/po (21,4 cm)
  • Page 50 PARTS IDENTIDIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS CONTENTS OF BOX 2 / CONTENU DE LA BOÎTE 2 CONTENIDO DE LA CAJA 2 HARDWARE BAGS / SACS DE QUINCAILLERIE BOLSAS DE HERRAJE...
  • Page 51 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADW (x28) • Peel off the protective backing from both sides of Window Pane (BDV). Align the holes in the Pane with those in the Panel, and gently set a Window Pane down onto the Panel.
  • Page 52 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADY (x1) • Peel off the protective backing from both sides of Window Pane (AHE). With the curved edge at the top and facing toward you, slide the Window Pane (AHE) down into the opening.
  • Page 53 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AIS (x2) ADZ (x4) • Attach the two (2) Window Latches (AIS) at the top corners of the Panel opening. The Latches should move freely. •...
  • Page 54 • Introduzca las lengüetas al borde inferior del panel mural derecho para la ventana (BDI) en las tercera y quarta ranuras de la esquina derecha del piso. http://go.lifetime.com/wallinstal10x8 • Slide the Panel to the left. • Faites glisser le panneau à gauche.
  • Page 55 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AIW (x1) • Insert tabs at the bottom of the Corner Panel (AGW) into the fi rst two slots along the right edge of the Floor, and slide the Panel toward the front of the Floor.
  • Page 56 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AIW (x1) ADZ (x15) 8.10 • Secure the two Panels using fi ve (5) Screws (ADZ). • Attachez bien les deux panneaux à l’aide de cinq (5) vis (ADZ). •...
  • Page 57 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AIW (x1) ADZ (x20) 8.12 • For the right, rear Corner Panel (AGL), repeat the step you did for the right, front Corner Panel.
  • Page 58 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AIW (x1) ADZ (x15) 8.14 • For the left, rear Corner Panel (AGW), repeat the step you did for the right, front Corner Panel. •...
  • Page 59 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AIW (x1) ADZ (x10) 8.16 • For the left, front Corner Panel (AGL), repeat the step you did for the right, front Corner Panel. •...
  • Page 60 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x4) 8.18 • Four (4) Screws (ADZ) are used in the Channel (AFM). • Attachez bien le support (AFM) à l’aide de quatre (4) vis (ADZ). •...
  • Page 61 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x4) 8.19 • Four (4) Screws (ADZ) are used in the Channel (AFM). • Attachez bien le support (AFM) à l’aide de quatre (4) vis (ADZ). •...
  • Page 62 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x8) 8.20 • Insert the Wall Support Channels (AFM) into the grooves directly under the notches in the Wall Panels. Secure each with four (4) Screws (ADZ).

  • Page 63: Instalación De La Estantería

    SHELVING INSTALLATION / INSTALLATION DU RAYONNAGE / INSTALACIÓN DE LA ESTANTERÍA HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje ADZ (x28) AIY (x4) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Metal Parts / Pièces en métal Piezas de metal...
  • Page 64 • Si tiene problemas con esta sección, siga el código debajo para ver un video sobre el ensamble en esta sección. http://go.lifetime.com/90shelf • Place this Support (AFM) in the groove just to the right of this notch. • Mettez ce support (AFM) dans la rainure à la droite de cette encoche.
  • Page 65 SECTION 8 (CONTINUED) / SECTION 8 (SUITE) SECCIÓN 8 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x12) AIY (x4) • Insert two (2) Shelf Brackets (AIY) into the slots in the Supports (they must be at the same height). •...

  • Page 66: Ensamble Del Tejado

    ROOF ASSEMBLY / ASSEMBLAGE DU TOIT / ENSAMBLE DEL TEJADO HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje DTV (x2) ADX (x24) AHP (x2) BHJ (x2) ADZ (x155) AXX (x4) AED (x24) CXK (x2) AEE (x2) ADK (x2)
  • Page 67 ROOF ASSEMBLY / ASSEMBLAGE DU TOIT / ENSAMBLE DEL TEJADO PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Plastic Parts / Pièces en plastique Piezas de plástico (x2) (x1) AFW (x1) (x2) AFY (x3) AGG (x1) AGQ (x4) (x1) (x1) BDR (x1) BDS (x1) DRA (x1)
  • Page 68 • Si tiene problemas con esta sección, siga el código debajo para ver un video sobre el ensamble en esta sección. http://go.lifetime.com/10x8roofdomed 10.2 • Attach a Side Gable to the Shed using fourteen (14) Screws (ADZ). • Attachez un pignon latéral à l’abri à l’aide de quatorze (14) vis (ADZ).
  • Page 69 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x22) 10.3 • Place a Side Truss into the notches on the rear Wall Panel and Right Front Window Wall Panel. While another adult holds this in place, continue to the next step.
  • Page 70 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x8) 10.5 • Align the four holes in the Wall Panel with those at the bottom of the Roof Panel, and insert four (4) Screws (ADZ) to secure the Panel in place.
  • Page 71 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x4) 10.6 • Insert the fi rst two Screws (ADZ) through the Gable and into the Roof Panel with Skylight at the locations shown. Insert the Roof Support (AFL) into the notches in the Gable and between the Truss and the Roof Panel.
  • Page 72 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x10) 10.7 • Insert two (2) Screws (ADZ) through the Gable and two (2) Screws (ADZ) through the Truss and into the Roof Panel at the locations shown.
  • Page 73 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x36) 10.8 • Repeat steps 10.1–10.7 for the left side of the shed. AFL (x3) • Répétez les étapes 10.1–10.7 pour le côté droit de l’abri. •...
  • Page 74 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 3/8 in/po (10 mm) DTV (x2) AEE (x2) CXK (x2) 10.10 • Secure the ends of the Support Tube to the Side Truss Channels using the hardware provided. •...
  • Page 75 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AHP (x2) 10.11 • Pull the Hinge Tube down out of the Left Door (the Door without the notched corner) about six inches. Align the hole at the bottom of the Hinge Tube with the slit in the Bushing, and insert the Tube.
  • Page 76 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x1) 10.13 • Slide the holes in the Entry Gable down over the two Hinge Tubes. •...
  • Page 77 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x20) ECS (x1) BZA (x1) ADK (x1) AEE (x2) 10.15 • Attach the two center, rear Roof Panels using only one Roof Support per Panel.
  • Page 78 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x12) ECR (x1) BZA (x1) ADK (x1) AEE (x2) 10.17 • Repeat the last step for the Left Drainage Plate (ECR). •...
  • Page 79 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 3/8 in/po (10 mm) ADZ (x2) 10.19 • Secure the Drainiage Plate from step 10.16 to the Roof at the location shown.
  • Page 80 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x20) 10.21 • An adult must apply a downward pressure on Panel (DRB) while another inserts these Screws (ADZ). •...
  • Page 81 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS BHJ (x2) 10.23 • Use an electric screwdriver to Insert a Self Tapping Screw (BHJ) through the plastic of the Gable and into the Right and Left Door Hinge Tubes at the location shown.
  • Page 82 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADZ (x28) 10.24 • Starting at the right, attach the Roof Caps to the shed using the hardware provided. •...
  • Page 83 SECTION 10 (CONTINUED) / SECTION 10 (SUITE) SECCIÓN 10 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADX (x24) AED (x24) AXX (x4) 10.25 • Fold the Skylights (AHC), and attach them to the Roof using six (6) Screws (ADX) and Washers (AED) for each Skylight.

  • Page 84: Alineación De Las Puertas

    DOOR ALIGNMENT / ALIGNEMENT DES PORTES / ALINEACIÓN DE LAS PUERTAS HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje NO HARDWARE REQUIRED FOR THIS SECTION AUCUNE QUINCAILLERIE REQUISE POUR CETTE SECTION NINGÚN HERRAJE REQUERIDO PARA ESTA SECCIÓN PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Wood Parts /...
  • Page 85 SECTION 11 (CONTINUED) / SECTION 11 (SUITE) SECCIÓN 11 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AIX (x4) 11.1 • If the Doors are not level, follow the steps on this page or the next to even them out. •...
  • Page 86 SECTION 11 (CONTINUED) / SECTION 11 (SUITE) SECCIÓN 11 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AIX (x4) 11.1.1 • If the Right Door is higher, insert a Shim (AIX) underneath the left, front and right, rear corners of the Shed until the Doors are the same height.
  • Page 87 SECTION 11 (CONTINUED) / SECTION 11 (SUITE) SECCIÓN 11 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 7/16 in/po (11 mm) 11.2 • Have one adult with the tools stand inside the shed. Close the Doors and lock them. Center the Dead Bolt by adjusting the Left Lock Bracket and Strike Plate.

  • Page 88: Anclaje De La Caseta

    SHED ANCHORING / ANCRAGE DE L’ABRI / ANCLAJE DE LA CASETA HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO NO HARDWARE INCLUDED FOR THIS SECTION AUCUNE QUINCAILLERIE INCLUSE POUR CETTE SECTION NINGÚN HERRAJE INCLUIDO PARA ESTA SECCIÓN PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS NO PARTS REQUIRED FOR THIS SECTION AUCUNE PIÈCE REQUISE POUR CETTE SECTION NINGUNA PIEZA REQUERIDA PARA ESTA SECCIÓN...
  • Page 89 SECTION 12 (CONTINUED) / SECCIÓN 12 (CONTINUACIÓN) SECTION 12 (SUITE) FOR CONCRETE PLATFORMS / POUR LES PLATE-FORMES EN BÉTON PARA PLATAFORMAS DE CONCRETO 5/16 in/po (8 mm) 12.1 • To anchor your shed, you must purchase the correct anchoring hardware. For a concrete platform, we recommend using a hammer drill, 5/16"...
  • Page 90 SECTION 12 (CONTINUED) / SECCIÓN 12 (CONTINUACIÓN) SECTION 12 (SUITE) FOR WOOD PLATFORMS / POUR LES PLATE-FORMES EN BOIS PARA PLATAFORMAS DE MADERA 5/16 in/po (8 mm) 12.1 • To anchor your shed, you must purchase the correct anchoring hardware. For a wood-framed platform, we recommend using a drill, 5/16"...

  • Page 91: Limpieza Y Cuidado

    à l’aide d’une protection contre la chaleur. LIMPIEZA Y CUIDADO Felicidades por la compra de su producto Lifetime®. Al seguir las siguientes instrucciones, su nuevo producto Lifetime le brindará años de servi- cio y satisfacción.

  • Page 92: Registro

    REGISTER today! ENREGISTREZ VOTRE PRODUIT EN LIGNE À WWW.LIFETIME.COM Chez Lifetime®, nous nous engageons à fournir des produits innovateurs de qualité. Lors de votre inscription, vous aurez l’occasion de nous faire parvenir vos commentaires. Votre opinion est importante pour nous.
  • Page 93 All merchandise is sold on this condition, and no representative of the company may waive or change this policy. 5. This product is not intended for institutional or commercial use; Lifetime Products, Inc. does not assume any liability for such use. Institutional or commercial use will void the warranty.
  • Page 94 2. Cette garantie n’est pas transférable et est expressément limitée à la réparation ou au remplacement du produit défectueux. © Si le produit est déclaré défectueux selon les termes de cette garantie, Lifetime Products, Inc. réparera ou remplacera les parties défectueuses gratuitement pour l’acheteur. Les frais d’expéditions aller et retour de l’usine ne sont pas couverts et sont à...

  • Page 95: Garantía

    NO ESTÁN DISPONIBLES O SON OBSOLETAS. 1. El comprador original recibe la garantía de que las casetas Lifetime estarán libres de defectos de material o de mano de obra por un período de 10 años a contar desde la fecha de la compra original. La palabra “defectos” se defi ne como imperfecciones que perjudican el uso del producto.
  • Page 96 ® AMÉLIOREZ VOTRE ACHAT LIFETIME EN AJOUTANT DES ACCESSOIRES OU DES AUTRES PRODUITS ® Pour acheter des accessoires ou des autres produits Lifetime , rendez-vous une visite à : www.lifetime.com Ou appelez-nous au 1-800-424-3865 Du lundi au vendredi 7 h – 17 h (HNR) et samedi 9 h – 13 h (HNR) ®...

Table of Contents
