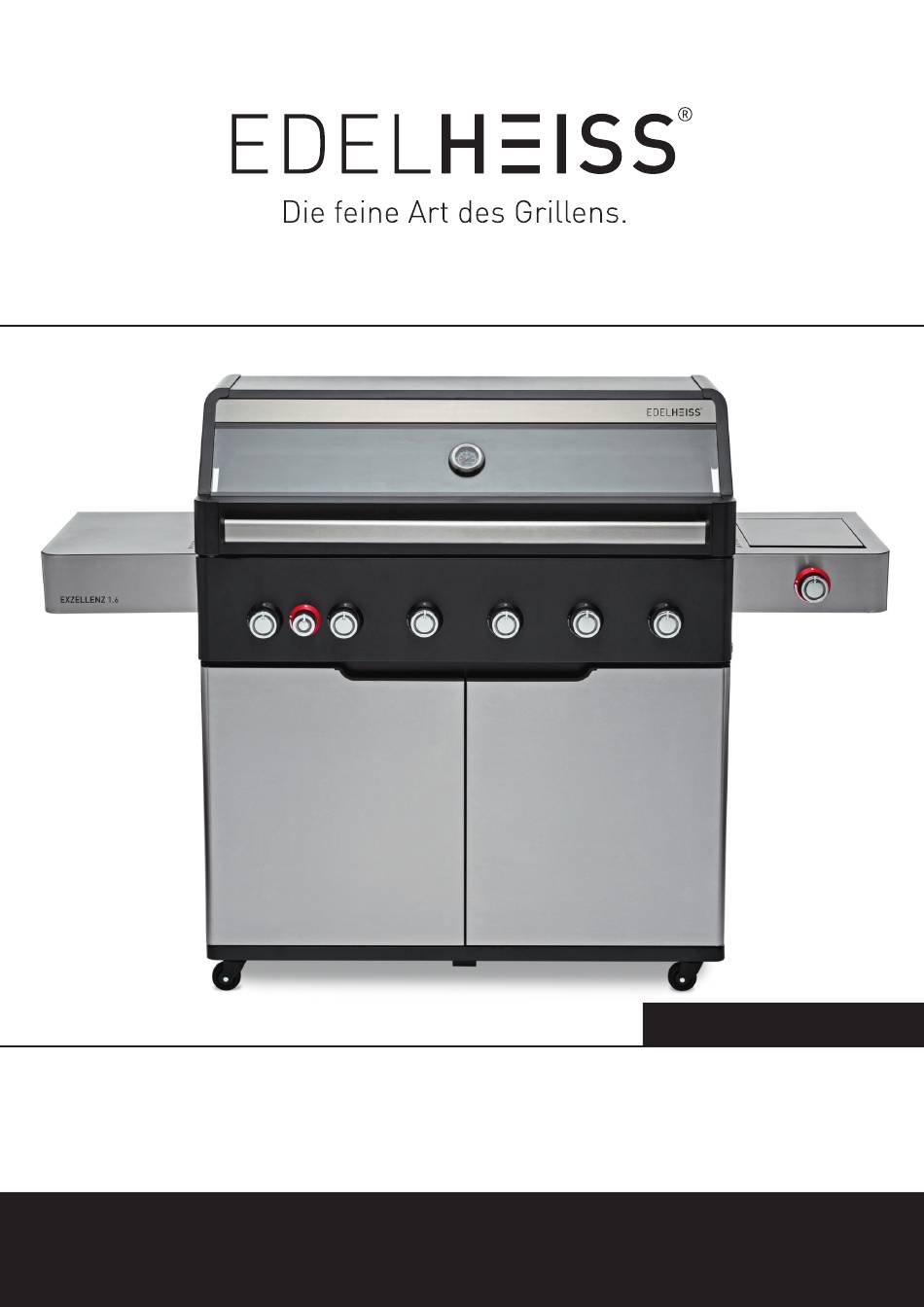

Artikel-Nr. 31112652
EXZELLENZ 1.6
6-Brenner-Gasgrill mit 2 Infrarot-Steak-Brennern,
1 Infrarot-Heckbrenner und Seitenkocher
SICHERHEIT, MONTAGE, BETRIEB UND WARTUNG
SAFETY, INSTALLATION, OPERATION AND MAINTENANCE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EXZELLENZ 1.6 and is the answer not in the manual?

Questions and answers

Related Manuals for EDELHEISS EXZELLENZ 1.6

Summary of Contents for EDELHEISS EXZELLENZ 1.6

  • Page 1 Artikel-Nr. 31112652 EXZELLENZ 1.6 6-Brenner-Gasgrill mit 2 Infrarot-Steak-Brennern, 1 Infrarot-Heckbrenner und Seitenkocher SICHERHEIT, MONTAGE, BETRIEB UND WARTUNG SAFETY, INSTALLATION, OPERATION AND MAINTENANCE...

  • Page 3: Table Of Contents

    Inhalt Sicherheitshinweise Anschließen und Trennen der Gasflasche Aufstellen des Gasgrills Zünden des Gasgrills Wechsel der Hauptbrenner Reinigungsanleitung Lagerung Fehlerbehebung Teileliste und Explosionszeichnung Montageschritte Technische Daten / CE-Label Konformitätserklärung Entsorgung Content Safety instructions Connecting and disconnecting a gas cylinder Setting up the grill Lighting your gas grill Changing main burners Cleaning instructions...
  • Page 4 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines Edelheiss Gasgrills entschieden haben. Bitte lesen Sie die folgenden Anweisungen sorgfältig durch und befolgen Sie diese, um mögliche Schäden zu vermeiden. Für Schäden, die durch Missachtung der Anleitung und unsachgemäße Verwendung entstehen, übernehmen wir keine Haftung.

  • Page 5: Sicherheitshinweise

    Sicherheitshinweise Heben Sie diese Bedienungsanleitung zur späteren Einsichtnahme auf. Dieser Gasgrill ist nur für den privaten Einsatz im Freien gedacht. Wichtig: Lesen Sie sich vor der Inbetriebnahme des Gerätes diese Anleitung gut durch. Befolgen Sie alle Schritte in der angegebenen Reihenfolge. Lassen Sie niemals Kinder das Gerät bedienen. Schlauch und Druckminderer können bereits werksseitig vormontiert sein.
  • Page 6 Zu Ihrer Sicherheit Lagern Sie kein Benzin oder methylhaltige Brennstoffe oder andere brennbare Gase und Flüssigkeiten in der Nähe dieses Gerätes oder anderer Geräte. Zünden Sie niemals einen Gasgrill mit Benzin oder vergleichbaren Flüssigkeiten an! Allgemeiner Hinweis Das gesamte Gas-System wurde vor dem Verpacken des Grills auf Dichtheit geprüft. Trotzdem muss eine voll- ständige Dichtheitsprüfung vor der Erstverwendung des Grills und nach jedem Tausch der Gasflasche durchge- führt werden.
  • Page 7 Anschließen der Gasflasche (beispielhaft) a) Drehen Sie die orange-farbene Kappe so, dass der Pfeil auf die Lücke in der Verkleidung zeigt. b) Entfernen Sie die orange-farbene Schutzkappe, indem Sie die Halteklammer herausziehen und dann die Kappe abnehmen. Verwenden Sie keine Werkzeuge. Lassen Sie die Kappe hängen. c) Überprüfen Sie, dass die schwarze Dichtungsscheibe im Inneren des Flaschenventils angebracht ist.

  • Page 8: Aufstellen Des Gasgrills

    Aufstellen des Gasgrills Nachdem Sie eine Gasflasche gekauft haben, sind Sie bereit, Ihren Gasgrill einzurichten. a) Jeder Wechsel der Gasflasche muss weit entfernt von jeder Zündquelle durchgeführt werden. Positionieren Sie die Gasflasche unterhalb oder an der Seite des Gasgrills. Denken Sie daran, dass die Gas- flasche entfernt von der Hitze und in einer sicheren Position gehalten werden muss.
  • Page 9 Warn- und Sicherheitshinweise Bitte lesen Sie sich die folgenden Punkte durch, bevor Sie Ihren Gasgrill benutzen: 1) Lesen Sie sich die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. Bitte beachten Sie alle Montage-Anleitungen in diesem Handbuch; wenn die Anweisungen nicht befolgt werden, kann dies Probleme bei der Verwendung verursachen.

  • Page 10: Zünden Des Gasgrills

    Zünden des Gasgrills Achtung: Bevor Sie den Grill benutzen, kontrollieren Sie, ob die Brenner jeweils korrekt auf den im Bedienfeld befindlichen Gasventilen stecken. Jedes Ventil muss so im Brennerloch sitzen, dass sich der Brenner weder zur Seite, noch nach oben oder unten bewegen lässt. Der Deckel muss offen sein, wenn der Brenner angezündet wird! Halten Sie Ihr Gesicht nicht direkt über den Gasgrill, während Sie ihn anzünden.
  • Page 11 Stromversorgung LEDs (modellabhängig) Verwenden Sie immer den passenden Batterietyp. Tauschen Sie alle Batterien gleichzeitig aus und achten dabei auf die korrekte Polarität. Zur Stromversorgung der LEDs werden 3 x 1,5 V Batterien (AA 1,5 V) verwendet. Wechseln der Batterien für die LEDs (modellabhängig) A.

  • Page 12: Wechsel Der Hauptbrenner 1

    Wechsel der Hauptbrenner Sollte ein Brenner defekt sein, tauschen Sie diesen folgendermaßen aus: 1. Lösen Sie zunächst die Schrauben der Flammenübersprünge (1) und heben Sie diese nach oben ab. 2. Die Fixierungsschraube (2) des zu tauschenden Hauptbrenners an der Rückwand lösen und den Brenner nach oben entnehmen.

  • Page 13: Lagerung

    Lagerung Ihre Gasflasche muss im Freien in einem gut belüfteten Ort gelagert werden und muss von Ihrem Gasgrill getrennt werden, wenn sie nicht verwendet wird. Stellen Sie sicher, dass Sie sich im Freien und fern von Zünd- quellen befinden, bevor Sie Ihre Gasflasche vom Gasgrill abtrennen. Wenn Sie Ihren Gasgrill nach längerer Lage- rung verwenden, achten Sie bitte auf Gaslecks und etwaige Hindernisse im Brenner usw., bevor Sie den Grill benutzen.

  • Page 14: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Ursache Lösung Brenner zündet mit der Gasflasche ist leer. Gasflasche gegen eine volle tauschen. Zündanlage nicht. Fehlerhafter Druckminderer. Druckminderer kontrollieren und ggf. ersetzen lassen. Piezo-Zünder falsch eingestellt. Reduzieren des Abstands durch leichtes Biegen. Brenner oder Pilot-Gas- Reinigen Sie Brenner und Zündung mit Zündung verschmutzt einer weichen Bürste und Seifenlauge.
  • Page 15 Dear customer, we are pleased that you have decided to purchase an Edelheiss gas grill. Please read the following instructions carefully and follow them to avoid possible damage. We do not guarantee for damages caused by violation of the instructions and incorrect use. Always keep your attention on the device during use, as very high temperatures can be reached using the grill.
  • Page 16 Safety instructions SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE THIS GAS GRILL IS DESIGNED FOR PRIVATE OUTDOOR USE ONLY IMPORTANT: READ ALL INSTRUCTIONS AND OPERATIONS BEFORE OPERATING THIS UNIT. FOLLOW ALL STEPS IN ORDER. NEVER ALLOW CHILDREN TO OPERATE THIS UNIT. Gas hose and pressure regulator can come pre-installed from factory.
  • Page 17 For your safety Do not store or use gasoline or mentholated fuels or any other flammable vapors and liquids in the vicinity of this or any other appliance. Never light a gas grill with gasoline or comparable fluids! Suggestion: user should not change the assembly that the manufacturer packaged. General Although all gas connections on the grill are leak tested at the factory prior to shipment, a complete gas tightness check must be performed at the installation site due to possible mishandling in shipment, or excessive...
  • Page 18 Connecting a gas cylinder (exemplary) a) Turn the orange cap so that the arrow is pointing to the gap in the shroud. b) Remove the orange safety cap by pulling the lanyard out. Do not use tools. Leave the cap hanging. c) Check that the black sealing washer is fitted inside the cylinder valve.

  • Page 19: Setting Up The Grill

    Setting up the grill After purchasing your gas cylinder you will then be ready to set it up with your gas grill. a) When changing the gas cylinder which shall be carried out away from any source of ignition. Position the gas cylinder in the cabinet gas cylinder holder. b) When ready to use your gas grill insert the regulator into the gas cylinder valve and tighten firmly.
  • Page 20 Warning and safety points Please read the following points before using your gas grill: a) Read the instructions before using the appliance. Please follow all assembly instructions in this manual; if instructions are not followed it may cause problems in use. b) This gas grill accessible parts maybe very hot when being used.

  • Page 21: Lighting Your Gas Grill

    Lighting your gas grill Caution: Before you ignite the burners, check that they are correctly positioned on the gas valves located in the control panel. Each valve must be positioned inside the burner hole so that the burner cannot be moved sideways, upwards or downwards.
  • Page 22 Electric energy (model-specific) Always use the correct type of battery. Replace all batteries at the same time and pay attention to the correct polarity. 3 x 1.5 V (AA 1.5 V) batteries are used to power the LEDs. Change the led battery (model-specific) 1.

  • Page 23: Changing Main Burners

    Changing main burners If a burner is defective, replace it as follows: 1. First loosen the screws of the flame transmissions (1) and remove them. Loosen the fixing screw (2) of the main burner to be replaced at the rear wall and remove the burner. 2.
  • Page 24 Storage Your gas cylinder must be stored outdoors in a well ventilated area and must be disconnected from your gas grill when not being used. Ensure that you are outdoors and away from any sources of ignition before attempting to disconnect your gas cylinder from your gas grill. When you are using your gas grill after a period of storage, please ensure to check for gas leaks and check for any obstructions in the burner etc.

  • Page 25: Trouble Shooting

    Trouble shooting Problem Possible cause: Solution Burners do not light using LP gas cylinder empty. Replace with full cylinder. the ignition system. Faulty regulator. Check regulator and have it replaced if necessary. Piezo ignition misadjusted. Reduce the distance by bendig it gently closer to burner.
  • Page 26 Teileliste und Explosionszeichnung 56 (A – E) 29 x 28 x 16 x 16 x M6 x 12 M6 x 16 M4 x 12 Art.-Nr. 93201561 Art.-Nr. 93201562 Art.-Nr. 93201563 Art.-Nr. 93201564 Art.-Nr. 93201565...
  • Page 27 Bezeichnung Artikel-Nr. Menge Warmhalterost 93201010 Grillrost - Gusseisen (340 x 450 mm) 93201020 TBS-System Basis-Grillrost - Gusseisen (340 x 450 mm) 93201030 Grillrost - Guseisen, für das TBS-System (ø 305 mm) 93201040 Flammenverteiler 93201050 Flammenübersprung 93201060 Hauptbrenner 93201070 Infrarot Hauptbrenner 93201080 Feuerkasten 93201090...
  • Page 28 Bezeichnung Artikel-Nr. Menge Rahmen vorne 93201390 Tür, links 93201400 Tür-Magnet 93201410 Gasflaschenhalterung, seitlich 93201420 Seitenteil, links 93201430 Türscharnier, links 93201440 Türscharnier, rechts 93201450 Fett-Auffangblech 93201460 Bedienknopf-Fassung, schwarz groß 93201470 Gasanschlussbefestigung 93201480 Gasleitung 93201490 Bedienknopf, klein 93201500 LED-Ring, klein 93201510 Bedienknopf-Fassung, rot klein 93201520 Rückwand-Infrarotbrenner 93201530...

  • Page 29: Parts List And Explosion Drawing

    Parts list and explosion drawing 56 (A – E) 29 x 28 x 16 x 16 x M6 x 12 M6 x 16 M4 x 12 Art.-No. 93201561 Art.-No. 93201562 Art.-No. 93201563 Art.-No. 93201564 Art.-No. 93201565...
  • Page 30 No. Appellation Item No. Qty. Warming rack 93201010 Cast iron grid (340 x 450 mm) 93201020 TBS-system basic cast iron grid (340 x 450 mm) 93201030 Cast iron grid, for TBS-system (ø 305 mm) 93201040 Heat distribution panel 93201050 Cross-fire-slot 93201060 Main burner 93201070...
  • Page 31 No. Appellation Item No. Qty. Cart front beam 93201390 Door, left 93201400 Door magnet 93201410 Gas cylinder side bracket 93201420 Side panel, left 93201430 Door hinge, left 93201440 Door hinge, right 93201450 Grease tray 93201460 Control knob base, black large 93201470 Gas connector fixing bracket 93201480...

  • Page 32: Mounting Steps

    Montageschritte Mounting steps 16 x B 16 x D 16 x E 4 x A...
  • Page 33 6 x A...
  • Page 34 5 x A 4 x A...
  • Page 35 6 x A 4 x C 4 x A...
  • Page 36 4 x B...
  • Page 37 Hinweis: Heben Sie den Grill auf den Unterschrank und achten Sie darauf, dass die Gasleitung und die Gasanschlussbefestigung in den Unterschrank geführt werden. Note: Lift the grill onto the cabinet and make sure that the gas connector and the fixing bracket are placed in the cabinet.
  • Page 38 Hinweis: Stecken Sie das Anschlussstück in die LED-Leuchtplatte ein. Richten Sie die LED-Leuchtplatte an den Befestigungslöchern der Seitenablage aus und befestigen Sie es mit zwei Schrauben (C). Abschließend den Regelknopf auf das Ventil aufstecken. Note: Insert the terminal into the light board. Align the ligt board with the mounting holes of the side furnace valve and fix it with two screws (C).
  • Page 39 2 x C...

  • Page 44: Technical Data / Ce-Label

    Technische Daten / CE-Label garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany 0063-20 Produktbezeichnung Gasgrill Modellnummer EDELHEISS EXZELLENZ 1.6 - Art. Nr. 31112652 Gaskategorie I3+(28-30/37) I3B/P(30) I3B/P(37) I3B/P(50) Gas-Typ / Butan Propan Butan/Propan Gas-Druck 28-30 mbar 37 mbar 30 mbar...

  • Page 45: Declaration Of Conformity

    Konformitätserklärung / Declaration of Conformity...

  • Page 46: Disposal

    Entsorgung Verpackung Entfernen Sie sorgfältig sämtliches Verpackungsmaterial und entsorgen Sie es sortenrein. Gerät Die mit dem untenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend der Europäischen Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordne- ten Entsorgung zuzuführen.
  • Page 48 Weitere Fragen zum Produkt? Auf unserer Website theBBQshop.de finden Sie wertvolle Tipps, tolles Zubehör und so manch hilfreiche Antwort zu ® Ihren EDELHEISS -Produkten. Sollten Sie dennoch Fragen haben, dann senden Sie uns eine E-Mail: info@theBBQshop.de Unser Kundendienst wird bemüht sein, diese schnellstmöglich zu beantworten.
