Gracias por haber comprado este producto Price Pfister. Todos los productos Price Pfister están diseñados cuidadosamente y son sometidos a
pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).

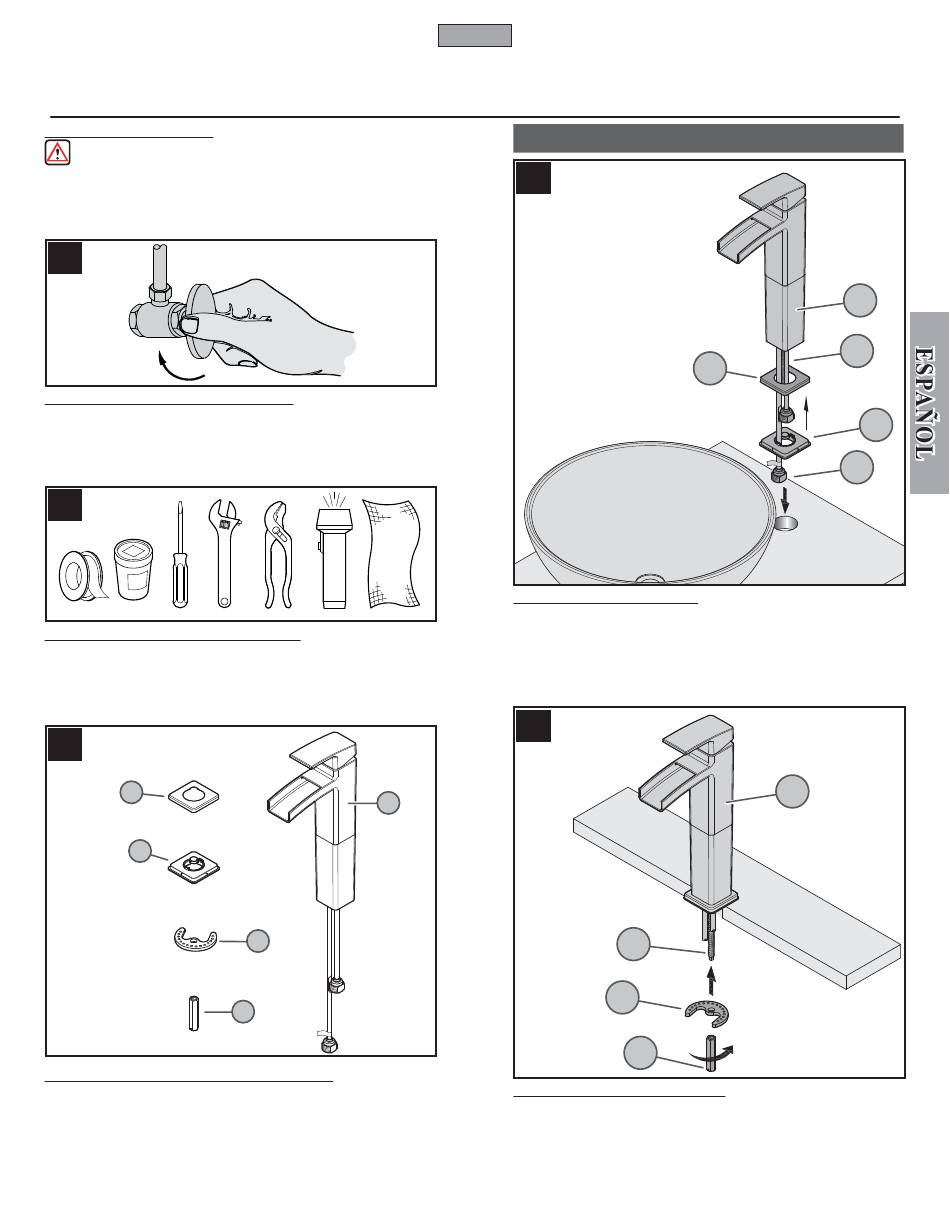

1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.
Price Pfister recomienda llamar a un profesional si no se está seguro acerca de cómo
instalar este producto.
Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción
locales y estatales.
2
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie
del fregadero.
3
3 HERRAMIENTAS RECOMENDADAS
• Masilla para plomería • Destornillador recto
• Llave ajustable • Linterna de mano
Para hacer la instalación podría ser necesario contar con nuevas tuberías de suministro,
válvulas de cierre o herramientas adicionales.
4
B
C
4 REVISIÓN DEL CONTENIDO DE LA CAJA
Luego de abrir la caja, verifique que todos los artículos siguientes se encuentran
presentes.
A Grifo D Arandela de metal
B Placa de cubierta E Tuerca larga
C Placa para inferior
Si falta alguno de estos elementos, sírvase ponerse en contacto con el departamento
de servicio al cliente de Price Pfister al 1-800-Pfaucet (1-800-732-8238).
• Destornillador en cruz • Tenazas
• Paño
A
D
E
ESPAÑOL
INSTALACIÓN DEL GRIFO
5
5 INSTALACIÓN DEL GRIFO
En la ranura para masilla de la placa inferior (5A), coloque masilla para plomería
siguiendo las instrucciones del fabricante. Verifique que la placa inferior (5A), esté
oprimida en la placa de cubierta (5B). Instale la placa de cubierta (5B) y la placa
inferior (5A), en el cuerpo del grifo (5C). Con la manija y el surtidor apuntando hacia
delante, introduzca la espiga roscada (5D) y la tubería de entrada (5E) en el agujero
central del fregadero.
6
6B
6 CÓMO ASEGURAR EL GRIFO
Desde abajo del fregadero, sujete el cuerpo de control (6A) colocando la arandela
de metal (6B) y enroscando la tuerca larga (
montaje (6D). Asegúrese de que las protuberancias en la arandela de metal (6B)
queden apuntando hacia arriba. Con la mano apriete la tuerca larga (6C). Asegure la
tuerca larga (6C) pero no exceda un cuarto de vuelta.
Precaución: ¡No apriete demasiado!
5
5B
6A
6D
6C
7
/ pulg. Hex.) (6C) sobre el poste de
16
5C
5D
5A
5E
