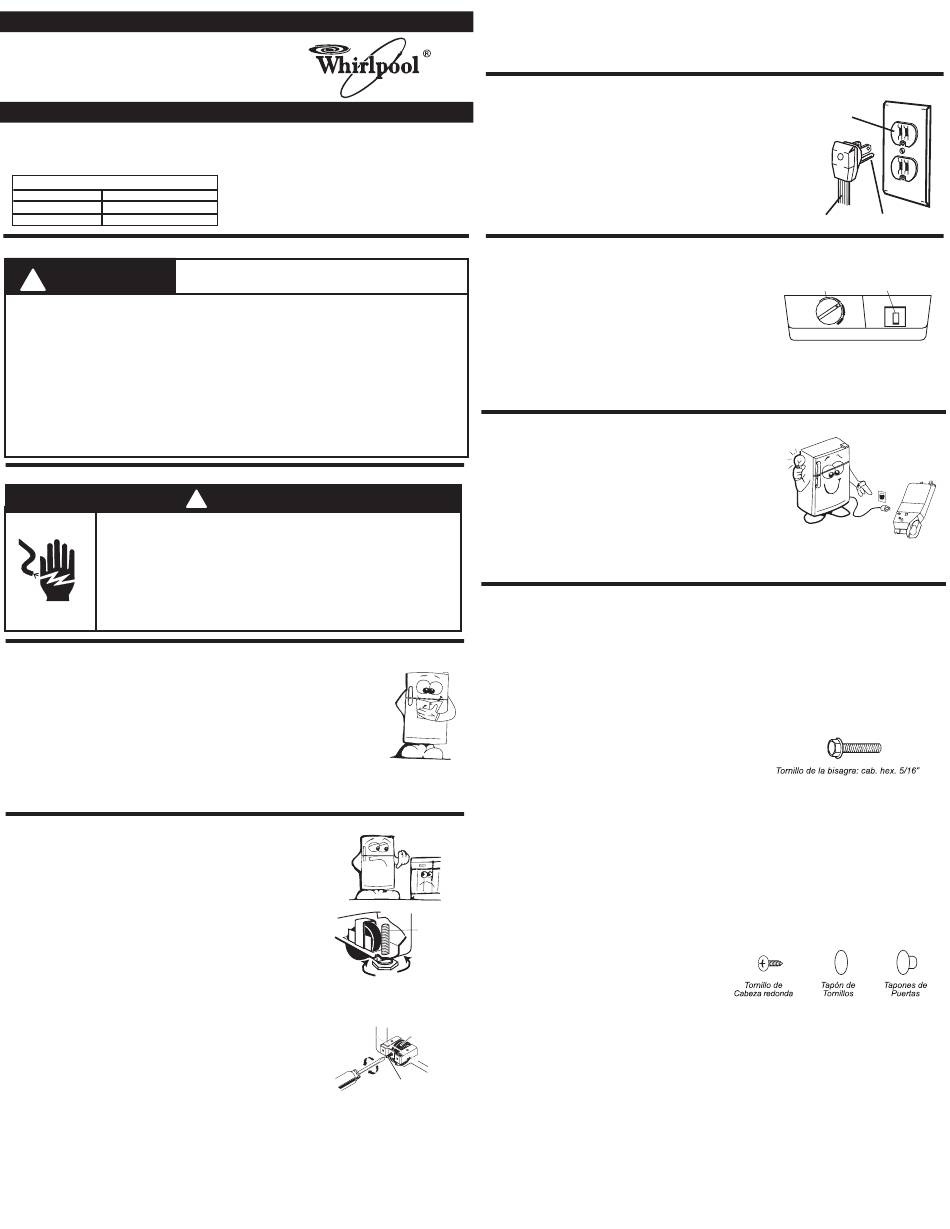

Whirlpool NWT8501Q Use & Care Manual

stm02216 Rev. A
Manual de
Uso y Cuidado
Este manual contiene información útil, léalo detenidamente.
Este manual de uso y manejo aplica para los siguientes modelos:
Características Eléctricas Nominales
2,0 A
Corriente Nominal
Frecuencia 50-60 Hz
Tensión Nominal 220-240 V ~
Importantes instrucciones de seguridad
Para reducir el riesgo de incendio, descarga eléctrica o heridas
personales cuando use su refrigerador, siga estas precauciones
ADVERTENCIA
!
básicas:
•Lea todas las instrucciones antes de usar su refrigerador.
•El dejar abandonado un refrigerador puede causar que alguien jugando pueda quedarse atrapado en él y
se sofoque.
•Si va a cambiar su refrigerador hágalo de una forma segura para todos.
•Le aconsejamos que quite las puertas del refrigerador fuera de uso o que se asegure con una cuerda
resistente.
•Nunca deje que un niño opere, juegue o se meta dentro de un refrigerador.
•Nunca limpie las piezas de un refrigerador con líquidos inflamables; los vapores pueden causar incendios
o explosiones.
• PARA SU SEGURIDAD •
•No almacene o use gasolina o gases inflamables cerca de este o cualquier electrodoméstico, los vapores
pueden causar incendios o explosiones.
•Si el cordón tomacorriente se daña, debe ser reemplazado por nuestro departamento de servicio o por un
electricista calificado para evitar algún riesgo.
-GUARDE ESTAS INSTRUCCIONES-
Instalar adecuadamente
Es necesario que éste refrigerador sea puesto a tierra.
NO modifique el cordón eléctrico. Si no calza en el tomacorriente, haga instalar
un tomacorriente apropiado por un electricista calificado.
NO use una extensión eléctrica con este refrigerador.
Consulte con un electricista calificado si tiene dudas respecto a si el refrigerador
está debidamente puesto a tierra.
Si no se cumplen las precauciones indicadas anteriormente se puede ocasionar
una lesión grave o aún la muerte.
Antes de conectar el refrigerador
• No use el refrigerador en un cuarto donde la temperatura baje a menos de 13
°C (55 °F).
• Mantenga el refrigerador lejos de los efectos del clima.
• Conecte el refrigerador solo en un tomacorriente apropiado con el suministro
eléctrico adecuado y con conexión a tierra.
• No ponga comida en el refrigerador antes de que se haya enfriado en la forma
apropiada.
• Use el refrigerador solo como
• Dé el mantenimiento apropiado al refrigerador.
• Asegúrese de que el refrigerador no sea operado por personas no capacitadas para
hacerlo en la forma indicada.
• El refrigerador es sólo para uso doméstico.
Cómo instalar el refrigerador
Siga estos pasos antes de conectar el nuevo
refrigerador:
1. Retire los aditamentos de empaque incluso
los interiores.
2. Coloque el refrigerador bajo las siguientes
recomendaciones:
• Deje un espacio mínimo de 7,5 cm (3") entre
l a p a r t e s u p e r i o r d e l r e f r i g e r a d o r y l o s
gabinetes.
• Deje cuando menos un espacio de 5 cm
(2") entre el condensador del refrigerador
en la parte posterior y la pared.
• Deje un espacio de 1,25 cm (1/2") a cada lado del aparato
para facilitar la instalación.
• Si el refrigerador va a estar contra la pared lateral, deje
un espacio adicional para permitir que se abra más la
puerta.
3. Nivele el refrigerador
• Si el refrigerador tiene únicamente tornillos niveladores, vea la figura
1. Conserve los 2 tornillos que sujetan la base al refrigerador. Estos
son los tornillos niveladores.
• Si el refrigerador tiene rodillos con tornillos niveladores, vea la figura
2.
• Para subir o bajar su refrigerador siga las instrucciones de las figuras 1 ó 2 según corresponda.
• Para mayor precisión verifique con un nivel de carpintero colocado en la parte superior del
refrigerador o verifique si al abrir y cerrarlo no se mueve, entonces estará nivelado.
• Se recomienda que quede un poco inclinado hacia atrás, así la puerta tenderá a cerrarse
sola.
No. Parte: W10164837 Rev A.
NWT8501Q, NWT8501S
Fabricado por Industrias Acros Whirlpool S.A. de C.V.
Antigua carretera a Roma km 9
Col. Milagro
Apodaca N.L.
México, 66600
Tel. (01-81) 83 29 21 00
ADVERTENCIA
!
Peligro de Choque Eléctrico
se especifica en este manual.
Eleva
Bajar
Levantar
4. Deje reposar el refrigerador de 2 a 3 horas antes de conectarlo, esto permitirá que se asiente
el gas y el aceite antes de iniciar el proceso de refrigeración.
Conecte el refrigerador
Se requiere una fuente de energía eléctrica debidamente aterrizada de 220-240 V~, 50-60 Hz
con fusibles de 10 A.
Instrucciones para la puesta a tierra
Método de puesta a tierra
Su refrigerador está equipado con un cordón eléctrico provisto
de un enchufe de puesta a tierra de 3 terminales. Para disminuir
a un mínimo la posibilidad de sufrir choque eléctrico, el cordón
debe ser conectado en un tomacorriente mural del tipo con puesta
a tierra para enchufes de 3 terminales, puesto a tierra de acuerdo
con el Código Nacional de Electricidad y todos los códigos y
reglamentos locales. Si no se dispone de un tomacorriente de
este tipo, es responsabilidad y obligación del cliente hacer instalar
un tomacorriente mural para enchufes de 3 terminales debidamente
puesto a tierra por un electricista calificado.
Como usar el refrigerador
Ajuste el control de temperatura
El control de temperatura está en el refrigerador.
Cuando se conecte por primera vez:
• Ponga el control de temperatura en 3 (normal). El control
va del 1 (menos frío) al 5 (más frío) (figura 1).
• Al mover el control a Apagado, deja de enfriarse el
refrigerador y el congelador, pero no se desconecta de
la electricidad.
• Dé tiempo al refrigerador de enfriarse completamente antes de poner alimentos en él. Su
enfriamiento puede tomar varias horas. Ajuste el control de temperatura para mantener la
comida tan fría como deseé. Las posiciones sugeridas
Para cambiar el foco
1. Desconecte el refrigerador.
2. Remueva la cubierta jalando hacia abajo (algunos
modelos).
3. Saque el foco ubicado detrás del panel de control.
4. Reemplácelo con un foco de 40 watts para
electrodomésticos.
5. Coloque la cubierta (algunos modelos).
6. Conecte el refrigerador nuevamente.
NOTA: No todos los focos son adecuados, asegúrese de
reemplazarlo por otro que tenga la misma forma y tamaño.
Reversibilidad y reemplazo de puertas del refrigerador (algunos modelos)
HERRAMIENTAS REQUERIDAS: Dado y matraca de 5/16" cabeza hexagonal, destornillador
de cara estrella, destornillador de cara plana, llave española de 5/16", navaja plana, caja torx
plus 25 ip.
IMPORTANTE:
* Antes de iniciar, apague el control del refrigerador, desconecte el refrigerador o desconecte
la energía. Remueva los alimentos y todas las partes removibles de las puertas.
* Si usted solamente requiere remover y reemplazar las puertas, vea las secciones: "Remover la
puerta y bisagra" y "Reemplazo de puertas y bisagras".
Remover la puerta y bisagra
1. Desconecte el refrigerador o desconecte la energía.
2. Cierre la puerta del refrigerador y mantenga las 2 puertas
cerradas.
NOTA: Agregue soporte adicional a las puertas cuando
las bisagras estén siendo removidas. No dependa de los imanes de la puerta para detenerla
mientras usted trabaja.
3. Remueva las partes para la bisagra superior como se muestra en la gráfica anexa.
4. Retire la puerta congelador del gabinete.
5. Remueva las partes de la bisagra central como se muestra en la gráfica anexa.
6. Retire la puerta refrigerador del gabinete.
7. Remueva las partes de la bisagra central como se muestra en la gráfica.
IMPORTANTE: Si quiere colocar las puertas al reverso para que se abran en la dirección opuesta,
siga estos pasos. Si usted no está colocando las puertas al reverso, vea: "Reemplazo de puertas
Tornillo
y bisagras".
nivelado
Reversibilidad de puerta (opcional)
(Las gráficas siguen estas instrucciones)
Bajar
Gabinete
Figura 1.
1. Remueva los tapones que están colocados
sobre la cabeza de los tornillos con un
Use un destornillador
para regular
destornillador de cara plana cuidando de no dañarlos y a su vez, asegúrese de colocarlos en
Rodillo algún lugar en donde estén fuera del alcance de los niños.
2. Remueva los tornillos de cabeza botón con la caja torx plus 25 ip. de la bisagra del lado actual hacia el
otro lado (ver figura 1-1)
3. Remueva los tapones superiores del gabinete y muévalos en la dirección opuesta (ver figura
Tornillo nivelador
1-2).
Figura 2.
Puertas
1. Remueva los tapones de giro de la parte superior de la puerta del congelador. Mueva hacia la
dirección opuesta (ver figura 2).
2. Remueva el freno de la puerta de ambas partes; refrigerador y congelador y mueva en dirección
opuesta (ver figura 3).
Reemplazo de puertas y bisagras
NOTA: La figura puede estar invertida si el giro de la puerta está invertido.
Tomacorriente mural del tipo puesta
a tierra para enchufes de 3 terminales.
Enchufe de puesta a
tierra de 3 terminales
Cordón eléctrico Terminal de
puesta a tierra
Control de la temperatura Interruptor de la luz
Frío 1 3 Normal
Minimo
Frío
APAGADO 5 Máximo
Figura 1
