Moveis Estrela MP 1430 Instruction Manual

MONTAGEM DO PRODUTO
PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO

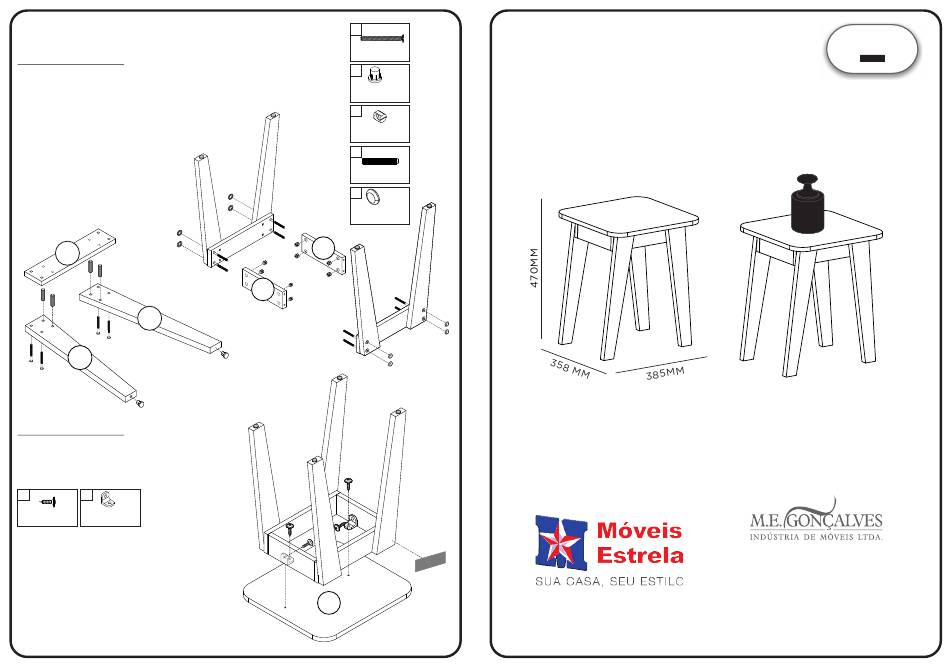

Passo / Step / Paso 1:
- Coloque as Sapatas Pino 5/16 'B' nos pés Nº 01 e 02.
- Alinhe as peças Nº 04 com a furação dos pés da banqueta e efetue a fixação utilizando cavilhas.
- Prepare as peças Nº 05 utilizando porca cílindrica CPL 12 x 12 'D'.
- Fixe os pés nas peças Nº 05 utilizando parafusos CPL 1/4 x 3' 'A' após fixação encaixe as tampas CPL 'G'.
- Fix 'B' on Nº 01 and 02.
- Align the piece Nº 04 with the stool feet holes and fix then with 'E'.
- Prepare Nº 05 with 'D'.
- Fix Nº01 and 02 on Nº05 using 'A', after it, fix 'G'.
- Fije 'B' en Nº 01 y 02.
- Aline la pieza Nº04 con los agujeros de las patas del
Taburete, se los fije utilizando 'E'.
- Preparare Nº 05 con 'D'.
- Fije Nº01 y 02 en Nº05 utilizando 'A' , después de eso,
ponga 'G'.
REPITA O PROCESSO PARA O OUTRO LADO.
Do the same on the other side.
Haga lo mismo en el otro lado.
G
G
04
E
E
E
E
01
A
A
02
A
A
B
Passo / Step / Paso 2:
-Fixe a peça Nº 03 na estrutura do banco utilizando cantoneira plástica 'F' e
parafusos 3,5 x 10 flangeado phillips 'C'.
-Fix Nº03 on the structure of the bench using 'C' and 'F'.
-Fije Nº03 en la estrutura del banco con 'C' y 'F'.
C 04 und. F 02 und.
Parafuso 3,5 x 10 Fl Cantoneira Plástica
Screw 3,5 x 10 Fl Plastic Corner
Tornillo 3,5 x 10 Fl Abrazadera Plastica
A
08 und.
Parafuso CPL 1/4 x 3"
Screw CPL 1/4 x 3"
Tornillo CPL 1/4 x 3"
B 04 und.
Sapata Plástica 12x 14
Plastic Shoes 12 x 14
Zapata de Plastico 12x14
D 08 und.
Porca CPL 12x12
CPL NUTS 12 x 12
Tuerca CPL 12 x 12
E
08 und.
Cavilha 8 x 30
Dowel 8 x 30
Clavija 8 x 30
G 08 und.
G
G
Tampa Parafuso CPL
A Screw Caps CPL
Cubiertas de Tornillo CPL
D
A
05
D
A
D
D
D
A
D D
05
A
D
A
A
A
B
G
G
C
C
F
C
C
F
03
MANUAL DE INSTRUÇÕES
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
DIMENSÕES PRODUTO MONTADO / PESO SUPORTADO
DIMENSIONS ASSEMBLED / SUPPORTED WEIGHT
DIMENSIONES PRODUCTO ARMADO / PESO SUPORTADO
G
G
H
SUJEITAS À ALTERAÇÕES SEM PRÉVIO AVISO''
BANQUETA EVEN
EVEN STOOL
TABURETE EVEN
Avenida Maracanã, 4244 - Parque Industrial
Arapongas - PR - Brasil
Fone: +55 (43) 3274-8800
www.moveisestrela.com.br
''IMAGENS MERAMENTE ILUSTRATIVAS,
CERTIFICADO
90
dias
GARANTIA
60
KG
