MODEL/MODELO/MODÈLE 95B932
Register Online
Regístrese en línea
S'enregistrer en ligne
www.deltafaucet.com/registerme
To reference replacement parts and access additional
technical documents and product info,
visit www.deltafaucet.com
Para referencia sobre las piezas de repuesto y acceder
a documentos técnicos adicionales e información del
producto, visite www.deltafaucet.com
Pour obtenir la référence des pièces de rechange ainsi
que pour avoir accès à d'autres documents techniques et
renseignements sur le produit, allez à www.deltafaucet.com
?
1-800-345-3358
Sinksupport@deltafaucet.com
Read all instructions prior to installation.
CAUTION
!
Failure to read these instructions prior to installation may result in personal
injury, property damage, or product failure. Manufacturer assumes no
responsibility for product failure due to improper installation.
Lea todas las instrucciones antes de hacer la instalación.
ADVERTENCIA
!
El no leer estas instrucciones de instalación puede resultar en lesiones
personales, daños a la propiedad, o falla en el funcionamiento del producto.
El fabricante no asume ninguna responsabilidad por la falla del producto
debido a una instalación incorrecta.
Veuillez lire toutes les instructions avant l'installation.
AVERTISSEMENT
!
L'omission de lire les présentes instructions avant l'installation peut
entraîner des blessures, des dommages matériels ou le bris du produit. Le
fabricant se dégage de toute responsabilité à l'égard d'un bris du produit
causé par une mauvaise installation.
You may need:
Usted puede necesitar:
Articles dont vous pouvez avoir besoin:
08/19/2021

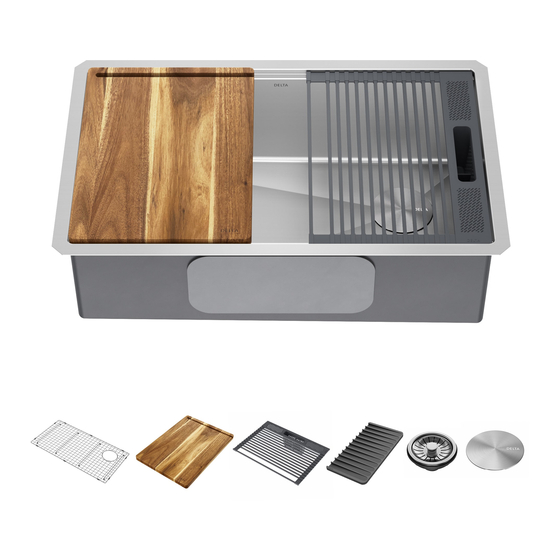

LORELAI
TM
WORKSTATION STAINLESS STEEL
UNDERMOUNT KITCHEN SINK
ÉVIER DE CUISINE ENCASTRABLE EN ACIER
INOXYDABLE DE LA SÉRIE POSTES DE
TRAVAIL LORELAI
LORELAI
TM
ESTACIÓN DE TRABAJO ACERO
INOXIDABLE FREGADERO DE COCINA
INFERIOR
1
TM
95B932 - REV C
Advertisement
Related Manuals for Delta 95B932
Summary of Contents for Delta 95B932
- Page 1 Le fabricant se dégage de toute responsabilité à l’égard d’un bris du produit causé par une mauvaise installation. You may need: Usted puede necesitar: Articles dont vous pouvez avoir besoin: 95B932 - REV C 08/19/2021...
-
Page 2: Parts List / Liste Des Pièces / Lista De Piezas
Drying Mat / Tapis de séchage / Estera de secado ACU25-SDDM-DG REPLACEMENT PARTS LIST / LISTE DES PIÈCES DE RECHANGE / LISTA DE PIEZAS DE REPUESTO SRPU10000 - Undermount Clips (10 pieces) / Clips Undermount (10 pièces) / Clips de montaje inferior (10 piezas) 95B932 - REV C... - Page 3 Utilisez des ciseaux pour découper le gabarit en papier selon le type de pourtour exposé désiré (positif ou nul) Use tijeras para cortar a lo largo de la línea de la plantilla de papel para el tipo de ranura deseado (positiva o al ras) 95B932 - REV C...
- Page 4 Coloque la plantilla de recorte en la ubicación deseada en la encimera. NOTA: Asegúrese de que el espacio libre sea adecuado para el protector contra salpicaduras, el grifo y la tubería del fregadero. 95B932 - REV C...
- Page 5 Découpez l’ouverture dans le comptoir en suivant attentivement la ligne tracée. REMARQUE: Veuillez utiliser une scie adaptée au revêtement de comptoir. Corte la abertura en la encimera siguiendo cuidadosamente la línea trazada. NOTA: Utilice la sierra adecuada que se adapte mejor a su material de encimera. 95B932 - REV C...
- Page 6 Les trous de montage doivent être situés à ½ po du bord de l’évier. Voltee la encimera y alinee el fregadero con la encimera. Decida la ubicación para los soportes de montaje. Los orificios de montaje deben estar a ½ “del borde del fregadero. 95B932 - REV C...
- Page 7 Taladre un orificio de 3/8 “de diámetro x 1/2” de profundidad en la encimera. Inserte los anclajes en los agujeros taladrados y golpee suavemente con un martillo hasta que queden al ras. 95B932 - REV C...
- Page 8 Verifique la alineación del fregadero con el corte en la encimera. sellador del borde interno. Coloque el fregadero sobre el orificio recortado y presione firmemente. Permita que el sellador se fije durante 30 a 60 minutos. 95B932 - REV C...
- Page 9 Conecte las conexiones de suministro de agua al grifo de acuerdo con las instrucciones del fabricante. Haga correr agua en el fregadero y verifique si hay fugas. NOTA: Antes de la instalación, verifique que el kit de drenaje cumpla con ASME A112.18.2 / CSA B125.2 y con la certificación CUPC. 95B932 - REV C...
- Page 10 STRAINER INSTALLATION / INSTALLATION DE LA CRÉPINE / INSTALACIÓN DEL FILTRO DISASSEMBLE STRAINER INSTALL STRAINER DÉMONTAGE DE LA CRÉPINE INSTALLER LA CRÉPINE COLADOR DESMONTABLE INSTALAR FILTRO Strainer Cover Couvercle de la crépine Tapa del colador Screw Tornillo Metal Strainer Tamis en métal Colador de metal Foam Gasket Joint en mousse...
- Page 11 INSERT STRAINER COVER TIGHTEN SCREW SERRER LA VIS INSÉRER LE COUVERCLE DE CRÉPINE APRIETE EL TORNILLO INSERTE LA TAPA DEL FILTRO Strainer Cover Screw Couvercle de la crépine Tapa del colador Tornillo Using the screw, tighten the metal strainer and main body into place. Insert strainer cover to seal water.
- Page 12 Attention: Customer Service authorized Delta seller by a purchaser who owns but does not live in the residential dwelling in which the sink is initially installed, such as in a rented or leased single unit or multi-unit detached home (duplex or townhome), or a condominium, apartment building or community http://www.deltafaucet.ca/customersupport/assistance.html...
- Page 13 For purposes of this warranty, the term “multi-family residential Attention: Warranty Service St. Thomas, Ontario, Canada N5P 4L1 application” refers to the purchase of the accessory from an authorized Delta seller by a purchaser who owns but does not live in the residential www.deltafaucet.com/service-parts/contact-us Attention: Customer Service dwelling in which the accessory is initially installed, such as in a rented or leased single unit or multi-unit detached home (duplex or townhome), http://www.deltafaucet.ca/customersupport/assistance.html...
