Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für diesen Türblocker entschieden
haben. Lesen Sie vor dem ersten Gebrauch des Artikels die An-
leitung sorgfältig durch und bewahren Sie sie zum späteren Nach-
lesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung
mitzugeben.
Sollten Sie Fragen zum Artikel sowie zu Ersatz- / Zubehörteilen
haben, kontaktieren Sie den Kundenservice über unsere Website:
www.service-shopping.de
Symbolerklärung
Sicherheitshinweise aufmerksam durchlesen und befol-
gen, um Personen- und Sachschäden zu
Ergänzende Informationen
Bestimmungsgemäßer Gebrauch
■ Der Artikel ist dafür geeignet, Türen, die nach innen aufgehen,
zusätzlich zu sichern. Er ist kein Ersatz für ein Türschloss.
■ Der Artikel ist für den Privatgebrauch, nicht für eine gewerbli-
che Nutzung bestimmt.
■ Den Artikel nur wie in der Anleitung beschrieben nutzen. Jede
weitere Verwendung gilt als bestimmungswidrig.
■ Von der Gewährleistung ausgeschlossen sind alle Mängel,
die durch unsachgemäße Behandlung, Beschädigung oder
Reparaturversuche entstehen. Dies gilt auch für den normalen
Verschleiß.
Sicherheitshinweise
■ Warnung vor Ersticken! Das Verpackungsmaterial von Kin-
dern und Tieren fernhalten.
■ Kein Spielzeug! Kinder und Tiere nicht mit dem Artikel unbe-
aufsichtigt lassen.
■ Den Artikel vor Hitze, offenem Feuer, Minustemperaturen, lang
anhaltender Feuchtigkeit, Nässe und Stößen schützen.
■ Nur Original-Zubehörteile des Herstellers verwenden.

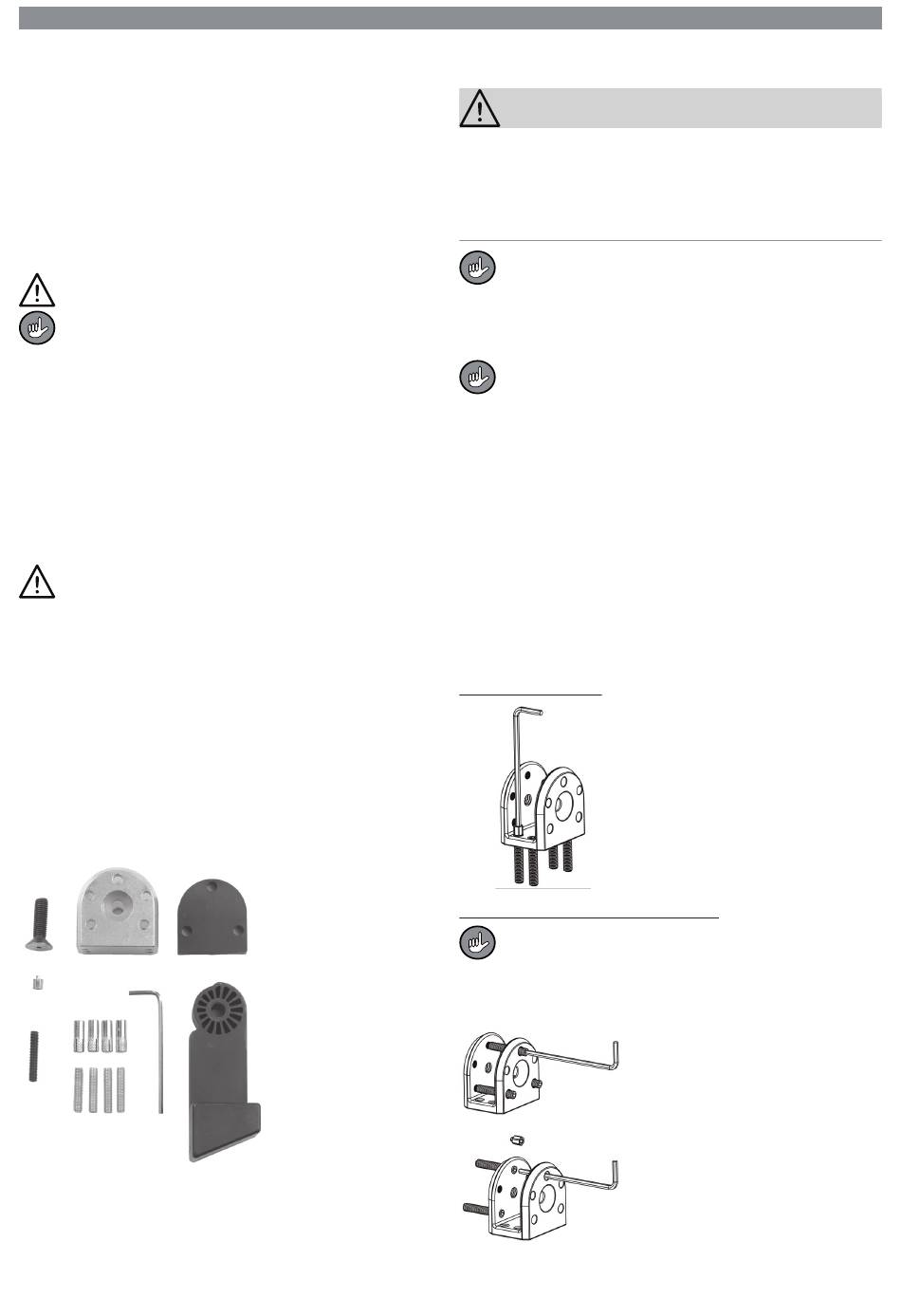

Lieferumfang und Artikelübersicht
Den Lieferumfang aus der Verpackung nehmen und auf Vollstän-
digkeit und Transportschäden überprüfen. Falls er Schäden auf-
weisen sollte, den Artikel nicht (!) verwenden, sondern den Kun-
denservice kontaktieren.
2
1
9
5
7
8
6
Für die Montage wird noch benötigt:
• Bohrmaschine mit 9 mm Bohrer
• Stift
vermeiden.
3
1 Sicherungsschraube
2 Halterung
3 Abstandsplatte
4 Türblock
5 Innensechskant-
schlüssel
6 Befestigungs-
4
schraube
7 Dübel (Ø 9,5 mm)
8 Anschlagschraube
9 Abstandshalter
Nicht abgebildet:
Anleitung
Anleitung
Montage
ACHTUNG!
■ Zur Montage des Artikels das mitgelieferte Befestigungsmate-
rial verwenden. Bei Unsicherheiten, ob das mitgelieferte Be-
festigungsmaterial für die Wand geeignet ist, im Fachhandel
beraten lassen.
■ Vor dem Bohren sicherstellen, dass hinter der beabsichtigten
Bohrstelle keine Rohre oder Leitungen verlaufen.
Die Platzierung vor der Montage mit geöffneter und ge-
schlossener Tür ausprobieren, sodass die Bedienung der
Tür nicht beeinträchtigt wird und die Sicherungsfunktion des
Artikels wirklich greift.
Der Artikel kann entweder im Boden, an der Türzarge oder der
Wand befestigt werden.
Wir empfehlen die Befestigung im Boden, da Böden meist
druckbeständiger als Türzargen oder Wände sind.
Bohrungen setzen
Darauf achten, dass die Bohrlöcher nicht zu tief werden und
die Befestigungsschrauben (6) nicht zu tief geschraubt werden
können. Sie müssen bündig mit der Halterung (2) abschließen.
1. Die Bohrlöcher anzeichnen.
2. Mit einer geeigneten Bohrmaschine die markierten Löcher mit
einer Mindesttiefe von 28 mm bohren.
3. Die Dübel (7) in die Bohröcher stecken. Darauf achten, dass
die Seite mit dem Gewinde aus dem Bohrloch heraus zeigt.
4. Die Halterung (2) an die Bohrlöcher setzen. Dabei darauf
achten, dass die Seite der Halterung (2) ohne Gewindeboh-
rungen nach vorn, zu Ihnen, zeigt.
Festschrauben
Zum Festschrauben den Innensechskantschlüssel (5) verwenden.
Befestigung im Boden
Befestigung an der Wand oder Türzarge
Die Abstandsplatte (3) wird nur benötigt, wenn das Türblatt
vorsteht. Sie wird zwischen Wand / Türzarge und Halte-
rung (2) gesetzt und mit festgeschraubt.
Die Halterung (2) und ggf. die Abstandsplatte (3) mit den Befesti-
gungsschrauben (6) wie folgt verankern:
1
Artikelnummer 07957
Den Abstandshalter (9) auf die Befes-
tigungsschrauben (6) oder den Innen-
sechskantschlüssel (5) setzen und die
Halterung (2) festschrauben. Darauf
achten, dass die Befestigungsschrau-
ben (6) bündig mit der Halterung (2)
abschließen.
1. Die Befestigungsschrauben (6) etwa
zur Hälfte in die beiden unteren und
die obere Bohrung der Halterung (2)
schrauben (siehe Bild).
2. Den Abstandshalter (9) auf eine Be-
festigungsschraube (6) oder den In-
nensechskantschlüssel (5) setzen.
3. Die Befestigungsschrauben (6) wei-
ter festdrehen und darauf achten,
dass sie bündig mit der Halterung (2)
abschließen.
