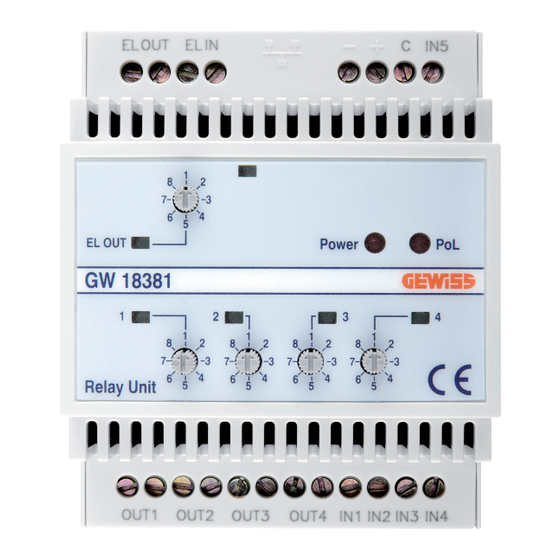

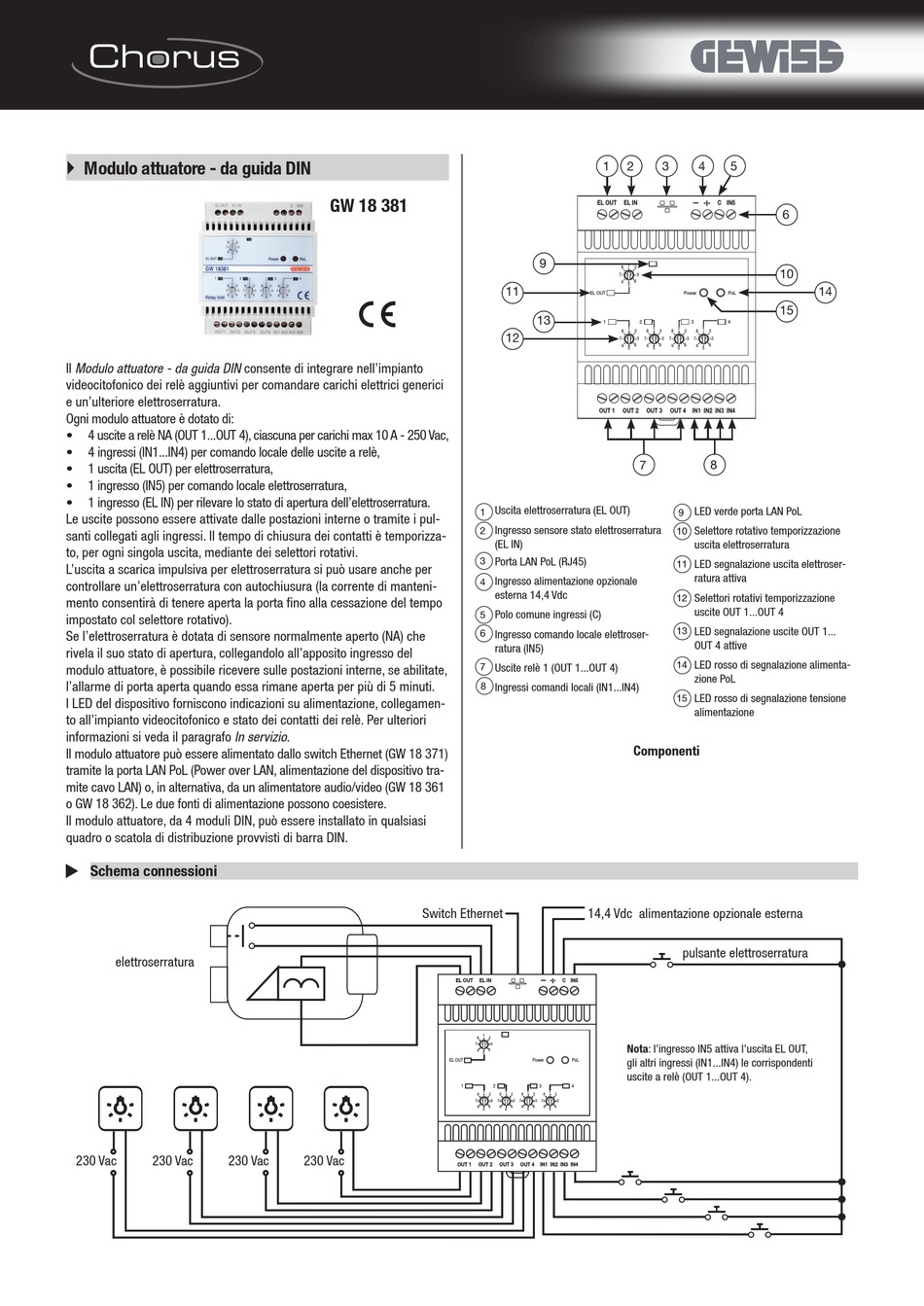

 Modulo attuatore - da guida DIN
Il Modulo attuatore - da guida DIN consente di integrare nell'impianto
videocitofonico dei relè aggiuntivi per comandare carichi elettrici generici
e un'ulteriore elettroserratura.
Ogni modulo attuatore è dotato di:
• 4 uscite a relè NA (OUT 1...OUT 4), ciascuna per carichi max 10 A - 250 Vac,
• 4 ingressi (IN1...IN4) per comando locale delle uscite a relè,
• 1 uscita (EL OUT) per elettroserratura,
• 1 ingresso (IN5) per comando locale elettroserratura,
• 1 ingresso (EL IN) per rilevare lo stato di apertura dell'elettroserratura.
Le uscite possono essere attivate dalle postazioni interne o tramite i pul-
santi collegati agli ingressi. Il tempo di chiusura dei contatti è temporizza-
to, per ogni singola uscita, mediante dei selettori rotativi.
L'uscita a scarica impulsiva per elettroserratura si può usare anche per
controllare un'elettroserratura con autochiusura (la corrente di manteni-
mento consentirà di tenere aperta la porta fino alla cessazione del tempo
impostato col selettore rotativo).
Se l'elettroserratura è dotata di sensore normalmente aperto (NA) che
rivela il suo stato di apertura, collegandolo all'apposito ingresso del
modulo attuatore, è possibile ricevere sulle postazioni interne, se abilitate,
l'allarme di porta aperta quando essa rimane aperta per più di 5 minuti.
I LED del dispositivo forniscono indicazioni su alimentazione, collegamen-
to all'impianto videocitofonico e stato dei contatti dei relè. Per ulteriori
informazioni si veda il paragrafo In servizio.
Il modulo attuatore può essere alimentato dallo switch Ethernet (GW 18 371)
tramite la porta LAN PoL (Power over LAN, alimentazione del dispositivo tra-
mite cavo LAN) o, in alternativa, da un alimentatore audio/video (GW 18 361
o GW 18 362). Le due fonti di alimentazione possono coesistere.
Il modulo attuatore, da 4 moduli DIN, può essere installato in qualsiasi
quadro o scatola di distribuzione provvisti di barra DIN.
Schema connessioni

elettroserratura
230 Vac 230 Vac 230 Vac
GW 18 381
Switch Ethernet
EL OUT
8
7
6
EL OUT
1
8
7
6
230 Vac
OUT 1 OUT 2
1 2
EL OUT EL IN
9
1
8 2
7 3
4
6
5
11
EL OUT
13
1 2
1 1
8 2 8
12
7 3 7
6 4 6
5 5
OUT 1 OUT 2 OUT 3
7
Uscita elettroserratura (EL OUT)
1
Ingresso sensore stato elettroserratura
2
(EL IN)
Porta LAN PoL (RJ45)
3
Ingresso alimentazione opzionale
4
esterna 14,4 Vdc
Polo comune ingressi (C)
5
6 Ingresso comando locale elettroser-
ratura (IN5)
Uscite relè 1 (OUT 1...OUT 4)
7
8
Ingressi comandi locali (IN1...IN4)
Componenti
14,4 Vdc alimentazione opzionale esterna
EL IN C IN5
1
2
Nota: l'ingresso IN5 attiva l'uscita EL OUT,
3
4
5
gli altri ingressi (IN1...IN4) le corrispondenti
Power PoL
uscite a relè (OUT 1...OUT 4).
2 3 4
1 1 1 1
2 8 2 8 2 8 2
3 7 3 7 3 7 3
4 6 4 6 4 6 4
5 5 5 5
OUT 3 OUT 4 IN1 IN2 IN3 IN4
3 4 5
C IN5
6
10
14
Power PoL
15
3 4
1 1
2 8 2 8 2
3 7 3 7 3
4 6 4 6 4
5 5
OUT 4 IN1 IN2 IN3 IN4
8
LED verde porta LAN PoL
9
Selettore rotativo temporizzazione
10
uscita elettroserratura
LED segnalazione uscita elettroser-
11
ratura attiva
Selettori rotativi temporizzazione
12
uscite OUT 1...OUT 4
LED segnalazione uscite OUT 1...
13
OUT 4 attive
LED rosso di segnalazione alimenta-
14
zione PoL
LED rosso di segnalazione tensione
15
alimentazione
pulsante elettroserratura
