Summary of Contents for aidapt VA168

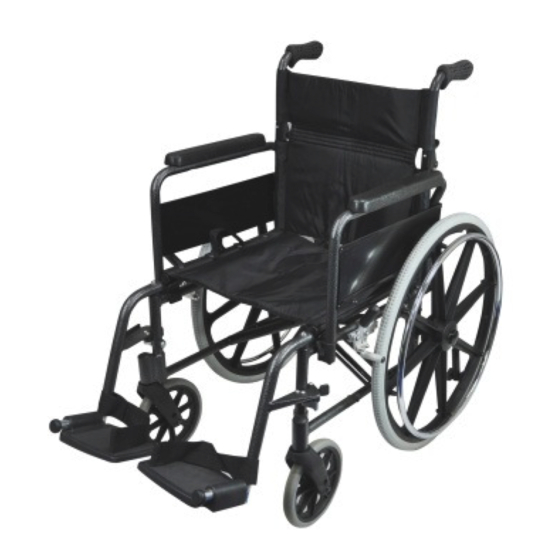

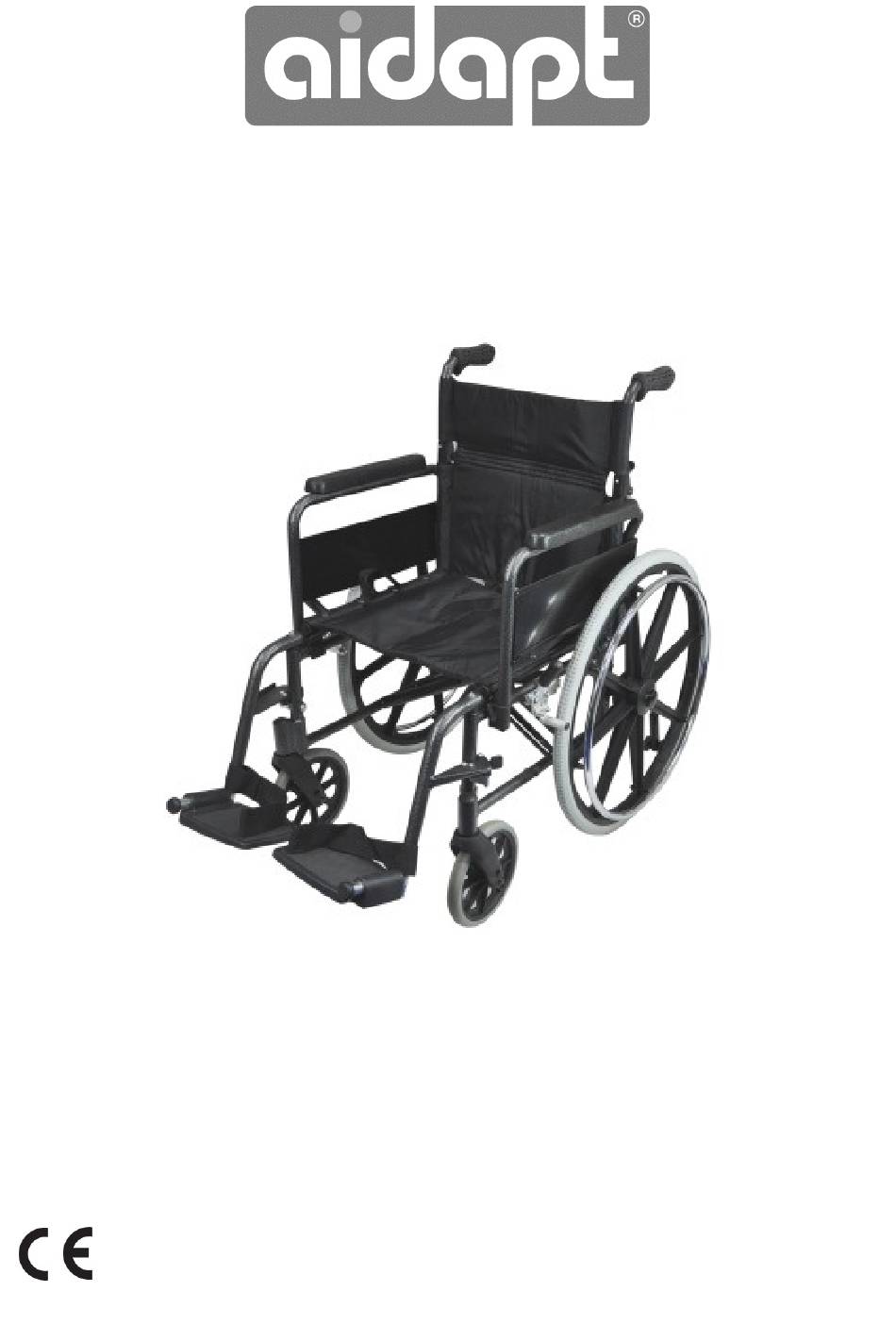

- Page 1 Lightweight Self Propelled Aluminium Wheelchair VA168 Assembly and Operating Instructions...
-
Page 2: Table Of Contents
Write your serial number here for future ref: ……………………………………… Model VA168 can be wheeled by the person sitting in the wheelchair and also feature pram handles for assistance pushing. -
Page 3: Safety Summary
NOTE: Do not assemble or use this equipment without first reading and understanding this instruction manual. If you cannot understand the instructions, please contact Aidapt, a Healthcare Professional or a Dealer before installing this equipment. • Before using this product, care must be taken to ensure that fitments are... - Page 4 ASSEMBLY First remove all contents from the box. To open the wheelchair, push seat rails and press downwards until the chair is fully opened taking care to keep fingers clear of moving parts (Fig. 1). Note: The seat rails must be fully engaged in the seat frame support brackets before sitting down.
- Page 5 To close the wheelchair, take the centre of the seat fabric at the front and back edges and lift (Fig. 2). Fig. 2 Note: When opening and closing your Wheelchair please keep fingers well away from any possible entrapment areas. The only part of the Wheelchair that can be adjusted are the leg rests.
- Page 6 WARNING: The centre of balance is affected by a change in posture body position or weight distribution. Many activities require the wheelchair owner to reach, bend and transfer into and out of the wheelchair. These movements will cause a change to normal balance, centre of gravity and weight distribution of the wheelchair.
- Page 7 5.1 Forwards The wheelchair should be tilted by the helper until the front castors have passed over the kerbs. Move the wheelchair forward until the rear wheels touch the kerb and gently lower the front castors over the pavement. Push the lift until the rear wheels have mounted the kerb. The wheelchair should not be lifted by the handles alone.
-
Page 8: General Description
GENERAL DESCRIPTION The following diagram shows details of the wheelchair terminology used in this manual. VA168: Lightweight Self Propelled Aluminium Wheelchair Assembly and Operating Instructions Ver. 2 11/12 (2288) - Page 9 GENERAL DESCRIPTION ctd. 1. Backrest There are two types of backrest fitted to the wheelchair, either fixed or adjustable. The adjustable backrest can be folded down by means of a locking mechanism fitted to both sides of the lower part of the backrest pillars. To fold the backrest down, push on both of the black plastic levers, then pull back and down on the top part of the backrest.
- Page 10 allow a snug but free spinning fit. The castor fork swivel allows the wheelchair to be steered. An adjustment locknut is located under the castor cap. If the locknut is too tight, the wheelchair will be difficult to steer. 7. Wheel lock assembly These are used to hold the wheelchair in a stationary position, and are fitted on either side of the wheelchair.
-
Page 11: Routine Checks And Maintenance
8. Servicing We recommend your wheelchair is fully serviced every twelve months. For parts and service information please contact Aidapt Bathrooms Limited (details on the back page). Your Wheelchairs has been made from the finest materials and tested to BS EN 12183:1999 for your complete piece of mind and the expected service life of your wheelchair is 5 years+. -
Page 12: Specifications
4. The purchases statutory rights under the Consumer Protection Act are not affected. Aidapt Bathrooms Ltd, Lancots Lane, Sutton Oak, St Helens, WA9 3EX Telephone: +44 (0) 1744 745 020 • Fax: +44 (0) 1744 745 001 • Web: www.aidapt.co.uk Email: accounts@aidapt.co.uk • adaptations@aidapt.co.uk • sales@aidapt.co.uk Assembly and Operating Instructions... - Page 13 Chaise roulante légère en aluminium automotrice VA168 Notice de montage et d'utilisation...
-
Page 14: Introduction Et Table Des Matières
être utilisé dans toute correspondance. Veuillez écrire votre numéro de série ici pour une réf future : ……………………………………. Le modèle VA168 peut être actionné par la personne assise sur la chaise roulante mais est aussi caractérisé par des poignées pour le poussage assisté. - Page 15 MESURES DE SÉCURITÉ Les recommandations suivantes visent une utilisation sécurisée de la chaise roulante. NOTE: Ne pas assembler ou utiliser cette équipement sans avoir au préalable lu et compris cette notice d'utilisation. Si vous ne comprenez pas les instructions, veuillez contacter Altai France, un professionnel de santé ou un fournisseur avant d'installer cet équipement.
-
Page 16: Assemblage Et Utilisation
ASSEMBLAGE Tout d'abord, retirez du colis tout son contenu. Pour ouvrir la chaise roulante, poussez les rails du siège et appuyez jusqu'à ce que la chaise soit complètement dépliée en faisant attention de tenir vos doigts éloignés des parties en mouvement (Fig. - Page 17 Pour plier la chaise roulante, prenez le centre du tissu du siège sur les bords arrière et devant (Fig. 2). Fig. 2 Note : En ouvrant et fermant votre chaise roulante, veuillez garder vos doigts éloignés des zones de piège. La seule pièce de la chaise roulante qui peut être ajustée sont les repose-pieds.
- Page 18 UTILISATION AVERTISSEMENT : Le centre d'équilibre est affecté par un changement de posture ou une distribution du poids. De nombreuses activités requièrent que l'utilisateur de la chaise roulante doive atteindre un objet, se penche et se déplace depuis ou vers la chaise roulante. Ces mouvements amènent un changement de l'équilibre normal, du centre de gravité...
- Page 19 Contourner des obstacles 5.1 À l'avant La chaise roulante doit être inclinée par l'assistant jusqu'à ce que les roulettes avant aient passé les bordures. Poussez la chaise roulante en avant jusqu'à ce que les roues arrière touchent la bordure et abaissez les roulettes avant avec précaution sur le trottoir.
-
Page 20: Description Générale
DESCRIPTION GÉNÉRALE Le diagramme suivant présente en détail la terminologie de la chaise roulante utilisée dans ce manuel. VA168 : Chaise roulante légère en aluminium automotrice Notice de montage et d'utilisation Ver. 2 11/12 (2288) - Page 21 DESCRIPTION GÉNÉRALE Dossier Il existe deux type de dossiers correspondant à la chaise roulante, fixe ou ajustable. Le dossier ajustable peut être rabattu au moyen d'un mécanisme d'attaches situé sur chaque côté de la partie basse des tiges du dossier. Pour rabattre le dossier, appuyez sur les deux leviers en plastique noir, puis tirez en arrière et vers le bas sur le haut du dossier.
- Page 22 Pour fonctionner, poussez le levier de frein en avant vers l'avant de la chaise roulante. Cela immobilisera la chaise roulante. Pour libérer le frein, tirez le levier vers l'arrière de la chaise roulante. Barre transversale La barre transversale permet à la chaise roulante d'être dépliée et pliée facilement. Elle doit être inspectée à...
-
Page 23: Vérifications De Routine Et Maintenance
VÉRIFICATIONS DE ROUTINE ET ENTRETIEN Revêtement Le revêtement doit être régulièrement nettoyé avec un savon doux et une solution d'eau. Ne jamais utiliser de décapant à peinture ou de diluant sur le revêtement. Pièces en métal Nettoyez toutes les pièces en métal avec un composé à base de cire tel qu'un lavant voiture pour l'entretien du vernis. -
Page 24: Spécifications
SPÉCIFICATIONS Modèle VA168 Hauteur totale (non pliée) (mm) Poids net (kg) Poids limite de l'utilisateur (kg) Poids limite de l'utilisateur (stones) 460x400 Taille du siège (l X P) (mm) Informations complémentaires Retrait rapide des roues GARANTIE Ce produit est garanti sans défaut dans les matériaux et la fabrication pour une période de 5 ans pour le cadre et de 12 mois sur les autres pièces.
