Summary of Contents for involight DMXS6

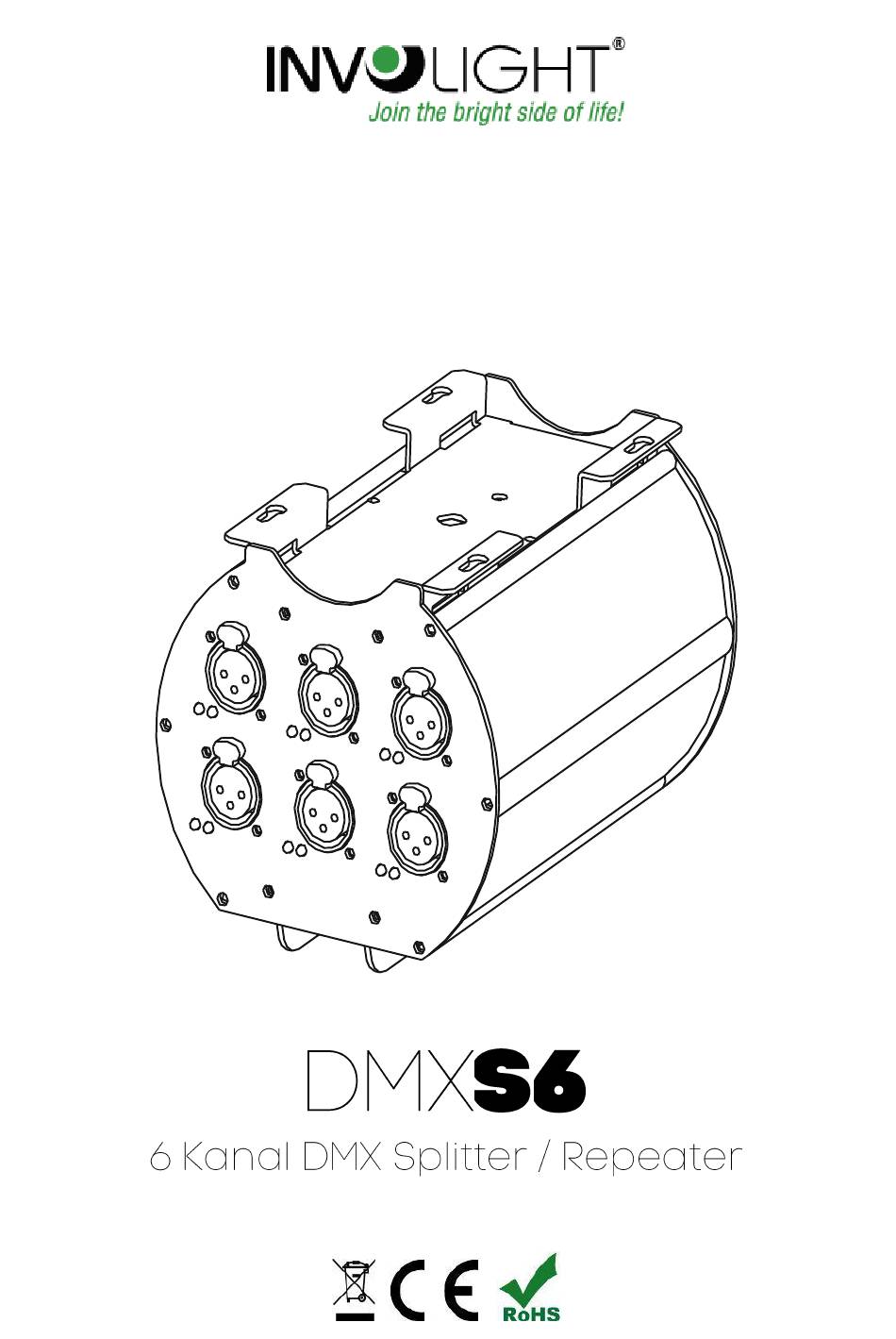

- Page 1 Bedienungsanleitung Manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 3 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................4 3.1 Anschlüsse und Bedienelemente: ..................5 3.2 Aufbau einer DMX-Kette: .................... -
Page 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „DMXS6“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen 6-Kanal DMX Splitters. Damit Ihnen Ihr „DMXS6“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Page 4: Sicherheitshinweise
Fehlbedienung. Das Gerät ist nur für einen Stromanschluss mit Wechselspannung, AC100- 240V, 50/60Hz zugelassen. Bauen Sie den „DMXS6“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die... -
Page 5: Teil 2: Installation
Nutzung und auch während des Transportes unbedingt zu vermeiden. Im Sinne Ihrer eigenen Sicherheit und derer anderer Personen, ist darauf zu achten, dass keine Kabel frei herumliegen. Bei Gewitter ist das Gerät vom Stromnetz zu trennen! Wenn Schäden aufgrund der Nichtbeachtung der bestimmungsgemäßen Verwendung und der aus dieser Anleitung hervorgehenden Anweisungen entstehen, erlischt der Garantieanspruch und es kann zu Folgen wie Kurzschluss, Brand oder elektrischem Schlag sowie Herunterfallen des/der Geräte kommen. -
Page 6: Anschlüsse Und Bedienelemente
3.1 Anschlüsse und Bedienelemente: Abbildung1: 1. Terminator: schaltbarer 120 Ohm Abschlusswiderstand für die DMX LINK-Ausgangsbuchse. 2. DMX-LINK-Ausgang: weibliche 3-Pol XLR-Buchse zum Weiterleiten des am DMX-Eingang anliegenden DMX- Signals an einen weiteren DMX-Splitter / Repeater. 3. DMX-Eingang: männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Steuergeräts. 4. -
Page 7: Aufbau Einer Dmx-Kette
6. Kontroll-LED: grün – Ausgangskanal betriebsbereit, rot – erlischt bei Fehler (z.B. Kurzschluss) 7. DMX Ausgang 1 - 3: DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse zum Anschließen eines DMX-Endgeräts, oder mehrerer DMX-Endgeräte in einer Kette. 8. DMX Ausgang 4 - 6: DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse zum Anschließen eines DMX-Endgeräts, oder mehrerer DMX-Endgeräte in einer Kette. -
Page 8: Teil 4: Wartung
Verwendete Schrauben müssen fest angezogen werden und dürfen keine Rostspuren zeigen. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Teil 5: Technische Daten: DMXS6 MODELLBEZEICHNUNG: Produktart: 6 Kanal DMX Splitter... -
Page 9: Teil 7: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Page 10 Bestellnummer: A-000000-05907 www.involight.com...
- Page 11 English Table of Contents Part 1: Warnings: ........................11 1.1 Overview of the meaning of the symbols and signal words: ..........11 1.2 Safety instructions: ......................12 1.3 Intended Use: ........................12 Part 2: Installation: ........................13 Part 3: Functions: ........................13 3.1 Connections and controls: ....................
-
Page 12: Part 1: Warnings
6-channel DMX splitter. Please read these instructions carefully before starting up so that you can enjoy your “DMXS6” for a long time. If you have any questions, please contact your INVOLIGHT dealer. Have... -
Page 13: Safety Instructions
The device is only approved for a power connection with AC voltage, AC100-240V, 50 / 60Hz. Only set up the "DMXS6" in locations that are protected from dust, moisture and excessive heat. The permitted operating temperature must be in the range -5 ° to + 45 ° Celsius and the relative air humidity must not exceed 50% (at + 45 °)! Direct sunlight must be avoided during use and also during transport. -
Page 14: Part 2: Installation
If damage occurs as a result of non-observance of the intended use and the instructions contained in this manual, the guarantee will expire and consequences such as short circuit, fire or electric shock as well as falling of the device (s) can occur. Unauthorized changes to the device are prohibited for security reasons. The manufacturer is not liable for damage caused by improper installation and inadequate securing! Part 2: Installation:... -
Page 15: Connections And Controls
3.1 Connections and controls: Illustraton 1: 1. Terminator: switchable 120 ohm terminating resistor for the DMX LINK output socket. 2. DMX-LINK- output: Female 3-pin XLR socket for forwarding the DMX signal present at the DMX input to another DMX splitter / repeater. 3. -
Page 16: Building A Dmx Chain
6. LED Control: green - output channel ready, red - goes out in the event of an error (e.g. short circuit) 7. DMX output 1 - 3: DMX output with female 3-pin XLR socket for connecting a DMX end device or several DMX end devices in a chain. -
Page 17: Part 4: Maintenance
The screws used must be tightened firmly and must not show any traces of rust. Use a lint-free, damp cloth for cleaning. Under no circumstances use alcohol or any solvents for cleaning! Part 5: Technical data: DMXS6 MODEL NAME: Product Type:... -
Page 18: Part 6: Environmental Protection
WEEE reg. No. Germany: DE91898274 Part 7: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Ask your specialist dealer about the valid warranty provisions. The following conditions come into effect with the purchase of an INVOLIGHT product: Only authorized dealers who are designated by INVOLIGHT may carry out repairs on INVOLIGHT devices. - Page 19 Order number: A-000000-05907 www.involight.com...
- Page 20 сский содержание Часть 1: Предупреждения....................... 20 1.1 общие сведения значений символов и предупреждений: .......... 20 1.2 Указания по технике безопасности: ................21 1.3 Использование по назначению: ..................22 Часть 2: Установка........................22 Часть 3: Функции........................22 3.1 Подключение и элементы управления: ............... 23 3.2 DMX-цепь: ........................
-
Page 21: Часть 1: Предупреждения
Поздравляем Вас с покупкой INVOLIGHT «DMXS6»! Вы стали обладателем высококачественного и профессионального 6-канального DMX- разветвителя. Для обеспечения надежного функционирования «DMXS6» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации. В случае возникновения вопросов, связанных с приобретенным устройством, пожалуйста, обратитесь к... -
Page 22: Указания По Технике Безопасности
1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устройство. Пожалуйста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого прибора. Сохраняйте это руководство на протяжении всего времени эксплуатации во... -
Page 23: Использование По Назначению
Обычный микрофонный кабель не подходит для передачи DMX сигнала. Часть 3: Функции. DMX-сплиттер «DMXS6» имеет один вход и шесть выходов. Для подключения на каждый канал предлагается трех-контактный XLR разъём, который служит в качестве DMX-выхода. Каждый DMX-выход имеет независимый трансформатор. С помощью переключателя LINK-выхода возможно завершить или... -
Page 24: Подключение И Элементы Управления
3.1 Подключение и элементы управления: Рис. №1: 1. Терминатор: переключаемый резистор 120 Oм для разъема DMX LINK-выхода. 2. DMX-LINK-выход: 3-контактный XLR- разъём для завершения DMX-сигнала или для подключения с другими разветвителями между собой. 3. DMX-вход: 3-контактный XLR- разъём для подключения к DMX-контроллеру. 4. -
Page 25: Dmx-Цепь
6. Светодиодный индикатор: Зеленый – выходной канал готов к эксплуатации, гаснующий красный указывает на неисправность (например, короткого замыкание) 7. DMX-выход с 1 по 3: 3-контактный XLR- разъём для подключения одного или несколько DMX- устройств соединённых в цепочке 8. DMX-выход с 4 по 6: 3-контактный XLR- разъём для подключения одного или несколько DMX- устройств соединённых... -
Page 26: Часть 4: Обслуживание
использовать без ворсовую увлажненную ткань. Никогда не применяйте для очистки прибора спирт или растворители! Работы по обслуживанию и ремонту должны проходить исключительно в специализированных сервис- центрах. Часть 5: Технические характеристики: НАЗВАНИЕ МОДЕЛИ: DMXS6 Тип прибора: 6-канальный DMX-Сплиттер Параметры питания: AC100-240В, 50/60Гц Предохранитель: F1A / 250В... -
Page 27: Часть 6: Охрана Окружающей Среды
специализированное предприятие для утилизации. Это устройство должно быть возвращено дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив - Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС... - Page 28 Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б Тел. (495) 565-0161 (многоканальный) Факс (495) 565-0161, доб. 105 http://www.invask.ru e-mail: invask@invask.ru Сервис-центр «ИНВАСК» Адрес: 143400, Московская область, Красногорск, Коммунальный квартал, дом. 20 Тел. (495) 563-8420, (495) 564-5228 e-mail: service@invask.ru Bestellnummer: A-000000-05907 www.involight.com...
