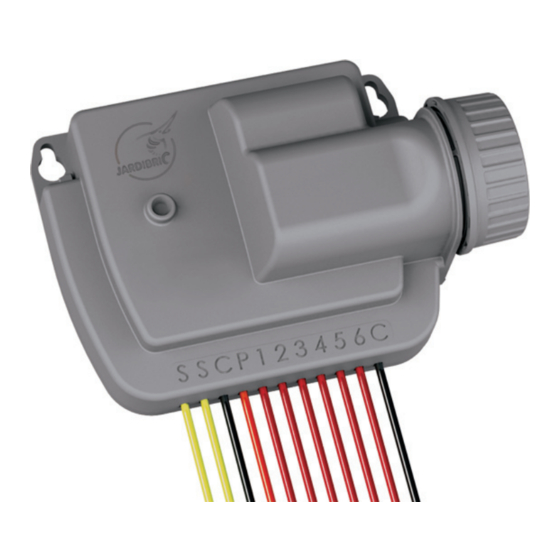

  • Page 1 BL-IP6 – MODULE D’ARROSAGE A PILE GUIDE D’INSTALLATION RAPIDE P 01 P 12 P 21 P 31 DEMO...
  • Page 2 à un relai à contact sec. Les programmes d’arrosage ou d’automatisme sont transmis dans les modules BL à partir de l’application Jardibric disponible gratuitement sur l’Apple Store ou sur Play Store (Google Play) L’utilisateur doit d’abord associer son produit BL à son smart-...
  • Page 3 1- TELECHARGEZ L’APPLICATION JARDIBRIC Vérifiez que votre tablette ou votre smartphone est bien connecté à Internet (Wi-Fi ou 3G minimum) Téléchargez l’application depuis les plateformes de Jardibric téléchargement App Store ou Android.
  • Page 4 2- ASSOCIATION 1- A la mise sous tension, le module BL-IP6 démarre en mode associa- tion durant 2 minutes. 2- Activez le Bluetooth sur votre smartphone en allant dans les réglages 3- Lancez l’application Jardibric et choisissez Ajouter un module. Au 1er démarrage de l’application, la page suivante apparaît.
  • Page 5 Le produit apparaît dans la liste des modules détectés par l’application. 5- Appuyez sur le N° du produit. Ce Numéro correspond au Default Name présent sur l’éti- quette à l’arrière du produit. Important : vous pouvez changer le nom du module ajouter une clé...
  • Page 6 6- Pour changer le nom du mo- dule, appuyez sur le N° (comme vu sur p5) Modifiez le nom, puis appuyez sur Changer. 7- Pour changer la clé, appuyez Clé de Sécurité (comme vu sur p5) Ajoutez un code à 7 chiffres maximum.
  • Page 7 10 secondes. 3- PROGRAMMATION La programmation d’arrosage étant intuitive et simple, vous pouvez dès à présent créer vos programmes. Si vous rencontrez des difficultés, connectez vous au site www.jardibric.com pour vous informer ou envoyez vos questions à sfc@jardibric.com.
  • Page 8 4- FIXATION ET CABLAGE DU MODULE Couper le fil jaune et branchez le détecteur de pluie à la place. Utilisez des électrovannes avec Solénoïdes 9 Vac...

  • Page 9: Informations Complementaires

    5- INFORMATIONS COMPLEMENTAIRES Configuration Requise iOS 7 Minimum : iPhone 4S et supérieur, iPad 3 et supérieur, iPod Touch 5. Android 4.3 Minimum : Samsung S3 et supérieur / Note 2 et supérieur / Google Nexus 7 2013 / Sony Xperia Z, Z1... Tout appareil comportant un niveau de Bluetooth Smart 4.0.
  • Page 10 6- DECLARATION CONFORMITE déclare que le Module d’Arrosage à Pile de type JARDIBRIC BL-IP6 est conforme aux exigences essentielles de la directive R&TTE 1999/5/CE. Ce produit respecte les normes harmonisées suivantes : Norme RADIO : ETSI EN 300 328 v1.8.1 Norme EMF : EN 62311 (2008) et la recommandation 1999/519/CE Norme CEM : ETSI EN 301 489-1 v.1.9.2 et ETSI EN 301 489-17 v2.2.1...
  • Page 11 BL-IP6 – BATTERY WATERING MODULE QUICK INSTALLATION GUIDE P 01 P 11 P 23 P 34 DEMO...
  • Page 12 The watering or automation programs are transmitted to the BLmodules from the free Jardibric application which can be down- loaded on the App Store or Play Store (Google Play) The user has to associate its BL product to its smartphone or tablet.
  • Page 13 1- DOWNLOAD THE JARDIBRIC APPLICATION Make sure your device is connected to the Internet (Wi-Fi or 3G mini- mum) Download the Jardibric application from the App Store or Play Store (Google Play).
  • Page 14 2- ASSOCIATION 1- When turned on, the BL-IP6 module starts in an association mode for 2 minutes. 2- Activate for Bluetooth in your smartphone’s settings 3- Open the Jardibric application This following page will show up at the first launch of the application...
  • Page 15 The product appears in orange characters among the list of modules detected by the App. 5- Press on the product N°. This number matches with the « Default Name » on the label at the back side of the product. Important, you can : change the name of the product add a security key in order to avoid that any per-...
  • Page 16 6- To change the name of the module, you can tap on the cur- rent name (seen P15) Enter a name then press Change. 7- If you need to change the key, press Security Key (seen p15) Add a digit code up to 7 digits- maxi.
  • Page 17 • plug and insert battery tery pressure during 10s with a screwdriver or metallic object. 3- PROGRAMMATION The watering program is intuitive and simple. You can create your schedules. If you encounter problems, consult www.jardibric.com or contact us to answer your questions at sfc@jardibric.com...
  • Page 18 4- MOUNTING AND WIRING MODULE Cut the yellow wire and connect the rain sensor in place. Only use 9 Vac solenoid pulse electrovalves.

  • Page 19: Complementary Information

    5- COMPLEMENTARY INFORMATION Required Configuration iOS 7 Minimum : iPhone 4S and later, iPad 3 and later, iPod Touch 5.An- droid 4.3 Minimum : Samsung GALAXY S3 and later versions / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1. Any device compatible with Bluetooth Smart 4.0.

  • Page 20: Declaration Of Conformity

    7- DECLARATION OF CONFORMITY JARDIBRIC said that the Irrigation Battery Module type BL-IP6 complies with the essential requirements of the R & TTE Directive 1999/5/EC This product meets the following standards : Radio Standard : ETSI EN 300 328 v1.8.1 EMF Standard : EN 62311 (2008) and recommendation 1999/519/CE CEM Standard : ETSI EN 301 489-1 v.1.9.2 and ETSI EN 301 489-17 v2.2.1...
  • Page 21 BL-IP6 – MODULO DE RIEGO / BATERÍA MANUAL DE INSTALACIÓN RÁPIDA P 01 P 12 P 21 P 31 DEMO...
  • Page 22 INTRODUCCION Los módulos BL comunican con la aplicación Jardibric en el smartphone o tableta usando la tecnología Bluetooth SMART4.0 (Baja energía) pre- sente en la mayoría de los teléfonos (IPhone 4S y superior SAMSUNG S3 y superior,…). Asegúrese de que su aparato sea compatible con la tecnología Blue- tooth 4.0. Los módulos BL permiten programar el riego, la luz del jardín, así como las bombas de fuente o cualquier otro producto que pueda ser pilotado mediante un relé...
  • Page 23 1- DESCARGAR APLICACIÓN Jardibric Asegúrese de que su dispositivo esté conectado a Internet (Wi-Fi o 3G mínimo) Descargue la aplicación Jardibric desde las plataformas de des- carga Apple o Android.
  • Page 24 2- ASOCIACION 1- Cuando está funcionando, el módulo BL-IP6 se inicia en modo asociación 2- Active el Bluetooth de su Smartphone, vaya a configuraciones 3- Abra la aplicación Jardibric Al inicio de la aplicación aparece la siguiente página. 4- Deslícese por las imágenes de los producto BL y presione en la ima- gen que se corresponde con el módulo BL-IP6...
  • Page 25 El producto aparece en naranja en la lista de módulos detecta- dos por la aplicación 5- Presione en el N° del producto, El nombre correspondiente al por defecto que está en la eti- queta en la parte posterior del producto. Importante: si quiere puede cam- biar la denominación del producto...
  • Page 26 6- Para cambiar el nombre del módulo, presione en el N° (visto en P25), Modifique el nombre y después presione el botón Cambiar. 7- Para cambiar la clave, pulse Clave de Seguridad (visto en P25) Y añada un código de 7 dígitos máximo.
  • Page 27 La programación del sistema de riego es intuitiva y simple, con estos elementos nombrados ya puede crear sus propios programas. Si encuentra alguna dificultad o duda, puede conectarse al web de Jardibric www.jardibric.com o enviar sus preguntas a la dirección siguiente a sfc@jardibric.com.
  • Page 28 4- INSTALACIÓN Y CABLEADO MÓDULO Cortar el cable amarillo y conecte el sensor de lluvia. Utilice válvulas con solenoide pulso 9 Vac...
  • Page 29 5- INFORMACION COMPLEMENTARIA Configuración requerida iOS 7 mínimo : iPhone 4S y superior, iPad 3 y superior, iPod Touch 5. Android 4.3 mínimo : Samsung S3 y superior / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1... Cualquier aparato con un nivel Bluetooth Smart 4.0.
  • Page 30 6- DECLARACIÓN DE CONFORMIDAD A LAS DIRECTIVAS EUROPEAS JARDIBRIC declara que el tipo de Módulo de Riego Pila BL-IP6 cumple con los requisitos esenciales de la directiva R & TTE 1999/5/CE. Este pr oducto cumple con los siguientes estándares : Norma RADIO estándar ETSI EN 300 328 v1.8.1 Norma CEM: EN 62311 (2008) y la Recomendación 1999/519/CE...
  • Page 31 BL-IP6 – MODULO IRRIGAZIONE / BATTERIA GUIDA D’INSTALLAZIONE RAPIDA P 01 P 12 P 21 P 31 DEMO...
  • Page 32 INTRODUZIONE programmatori BL comunicano con smartphone o tablet tramite l’ap- plicazione Jardibric utilizzando la tecnologia Bluetooth 4.0 (Low Energy)… disponibile sui più recenti dispositivi in commercio (iPhone 4s o versioni successive, Samsung S3 o versioni succesive ecc…). Assicuratevi che il vostro dispositivo possa essere accoppiato tramite il sistema Bluetooth 4.0. l programmatori della serie BL permettono di gestire l’irrigazione, l’illu- minazione e altre utenze elettriche quali, per esempio, fontane, pompe o qualsiasi dispositivo elettrico che può...
  • Page 33 1- SCARICARE L’APPLICAZIONE Jardibric Assicurarsi che il dispositivo smartphone o tablet sia connesso ad Inter- net (Wi-Fi o 3G). Effettuare il download dell’applicazione Jardibric da App Store o Play Store (Google Play)
  • Page 34 2- ASSOCIAZIONE 1- Una volta alimentato, il programmatore BL-IP6 si avvia in modalità associazione per 2 minuti. 2- Attivare il Bluetooth sul proprio smartphone o tablet nella configurazione 3- Avviare l’applicazione Jardibric Al primo avvio dell’applicazione appariranno le seguenti schermate 4- Far scorrere le immagini per visualizzare tutti i modelli e Cliccare sull’immagine che corrisponde al...
  • Page 35 Il programmatore apparirà con il carattere arancione tra la lista di quelli rilevati dall’ applicazione. 5- Premere sul nome del modulo. Tale nome corrisponde al mero di Identificazione leggibile sull’etichetta posta sul retro del prodotto. Importante : potrete facilmente cambiare il nome del modulo aggiungere un Codice di sicurezza allo scopo di evitare che...
  • Page 36 6- Per cambiare il nome del pro- grammatore, cliccare sull’ icona modificare il nome e premere Cambiare. 7 – In caso desideriate cambiare il Codice di sicurezza, premere Codice di sicurezza (visto en P41) Inserire un codice fino a 7 carat- teri: premere quindi Cambiare 8 - Premere...
  • Page 37 3- PROGRAMMAZIONE La programmazione è semplice ed intuitiva. Creare un programma, una pianificazione ed ogni altra attività risulta estremamente intui- tivo. Per ogni esigenza visitate il nostro sito www.jardibric.com o contattare il servizio tecnico presso sfc@jardibric.com.
  • Page 38 4- MONTAGGIO/CABLAGGIO DEL PROGRAMMATORE Tagliare il filo giallo e invece collegare il sensore di pioggia. Utilizzare valvole con solénoidi 9 Vac...

  • Page 39: Informazioni Aggiuntive

    5- INFORMAZIONI AGGIUNTIVE Apparecchi compatibili IOS 7 o successivi : iPhone 4S e versioni successive, iPad 3 e versioni successive, iPod Touch 5... Android 4.3 o successivi : Samsung S3 e versioni successive / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1... Tutti i dispositivi dotati di Bluetooth Smart 4.0.

  • Page 40: Dichiarazione Di Conformita

    7- DICHIARAZIONE DI CONFORMITA dichiara che il modulo BL-IP6 è conforme ai requisiti JARDIBRIC espressi nella direttiva R & TTE 1999/5/EC. Questo prodotto utilizza e/o opera nei seguenti standard : Radio : ETSI EN 300 328 v.1.8.1 EMF : EN 62311 (2008) e raccomandazione 199/519/CE CEM : ETSI EN 301 489-1 v.1.9.2 e ETSI EN 301 489-17 v.2.2.1 Sicurezza Elettrica : EN 60950 (2006) + A1 (2010) + A11 (2009) + A12...
