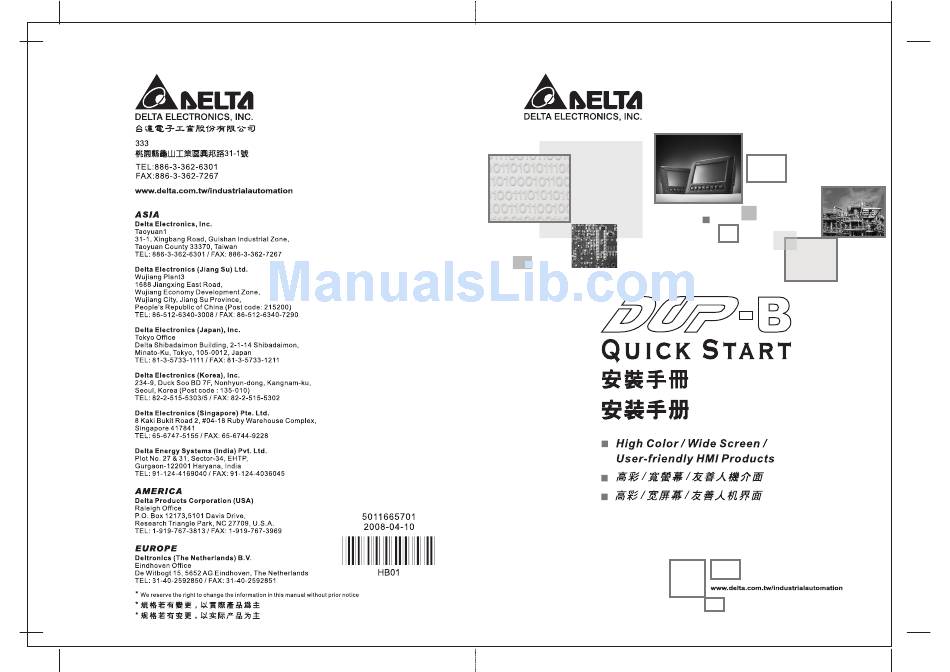

Delta Electronics B07S200 Quick Start Manual

Delta electronics b07s200 human machine interface: quick start
Hide thumbs

Advertisement

Quick Links

Download this manual

Advertisement

loading

Related Manuals for Delta Electronics B07S200

Summary of Contents for Delta Electronics B07S200

  • Page 2: Safety Precautions

    Thank you for purchasing DELTA’s DOP-B series. This quick start will be helpful in the installation, wiring and inspection of Delta HMI. Before using the product, please read this quick start to ensure correct use. You should thoroughly understand all safety precautions before proceeding with the installation, wiring and operation.

  • Page 3: Installation

    Maintenance and Inspection Do not touch any internal or exposed parts of the HMI as electrical shock may result. Do not remove operation panel while power is on. Otherwise electrical shock may result. Wait at least 10 minutes after power has been removed before touching any HMI terminals or performing any wiring and/or inspection as an electrical charge may still remain in the HMI with hazardous voltages even after power has been removed.
  • Page 4 HMI product to the wall, installation surface or the other controllers for heat dissipation. Wire Gauge (AWG) 28 ~ 12 30 ~ 12 English-3 Units:mm Stripped length Torque 7 ~ 8 mm 5 Kg-cm 7 ~ 8 mm 5 Kg-cm DOP-B07S200...

  • Page 5: Basic Inspection

    Basic Inspection Item Periodically inspect the screws of the connection between the HMI and device. Tighten screws as necessary as they may loosen due to vibration and varying temperatures. Ensure that oil, water, metallic particles or any foreign objects do not fall General Inspection inside the HMI, control panel or ventilation slots and holes.
  • Page 6 Note2: When COM2 port is used for RS-422 flow control, please refer to the COM3 Port signals table above. The signals, RTS+, CTS+, RTS- and CTS- shown in brackets are the signals used for flow control. Dimensions DOP-B07S200 User-defined Function Keys / System Keys User-defined Function Keys: F1, F2, F3, F4...
  • Page 7 The users can determine the purpose of the operation LED indicator (what the operation LED indicator represents) in the system menu of DOP-B series HMI. DOP-B07S200 Power Input Terminal COM3 (RS-232/RS-422/RS-485) (It is provided with two LED indicators to indicate that HMI is in Read or Write status during the communication process.)

  • Page 8: Specifications

    USB for Download [USB Client] USB for Data Storage / Printer [USB Host] (7.75" +0.04") 196.9 +1.0 DOP-B07S200 Windows Base Real Time OS 32-bit RISC Micro-controller NOR Flash ROM 4 Mbytes Wide Screen TFT LCD (65536 colors) 480 x 234 pixels CCFL Back Light (about 50 thousand hours at 25 7 inches wide screen (154.08 x 86.58 mm)
  • Page 9 Weight NOTE 1) Users can download the Screen Editor, the program editor of Delta HMI product and the user manual via the following link: http://www.delta.com.tw/industrialautomation/. DOP-B07S200 RS-232/422/485 RS-232/422/485 User defined key x 4 + System key x 4 Natural air circulation IP65 / NEMA4 / CE, UL DC +24V (-10% ~ +15%) (Users please use isolated power supply.)
  • Page 10 感謝您使用本產品，本人機介面安裝手冊提供 DOP-B 系列人機介面的相關資訊。在使用之前，請您仔細 詳讀本手冊以確保使用上的正確。此外，請妥善將其放置在明顯的地點以便隨時查閱。下列事項在您尚未 讀完本手冊前，請務必遵守： 安裝的環境必須沒有水氣，腐蝕性氣體及可燃性氣體。 接線時，請依接線圖說明施工。 接地工程必須確實實施。 在通電時，請勿拆解人機介面或更改配線。 在通電運作時，請勿接觸電源處，以免觸電。 如果您在使用上仍有問題，請洽詢經銷商或者本公司客服中心。由於產品精益求精，當內容規格有所修正 時，請洽詢代理商或至台達網站(http://www.delta.com.tw/industrialautomation/ )下載最新版本。 安全注意事項 安裝、配線、操作、維護及檢查時，應隨時注意以下安全注意事項。 安裝注意 依照手冊指定的方式安裝人機介面，否則可能導致設備損壞。 禁止將本產品暴露在有水氣、腐蝕性氣體、可燃性氣體等物質的場所下使用，否則可 能會造成觸電或火災。 配線注意 請將接地端子連接到 class-3 (100 Ω以下)接地，接地不良可能會造成通訊異常、觸電 或火災。 操作注意 人機介面需配合編輯軟體規劃畫面，未經規劃或確認之人機介面可能會導致不正常運 轉結果。 不得在開啟電源情況下改變配線，否則可能造成觸電或人員受傷。 請勿以尖銳物品碰觸面板，否則可能導致面板凹陷，進而使人機介面無法正常運作。 保養及檢查 禁止接觸人機介面內部，否則可能會造成觸電。 電源啟動時，禁止拆下人機介面面板，否則可能會造成觸電。 電源關閉 10 分鐘內，不得接觸接線端子，殘餘電壓可能造成觸電。 更換備用電池時，應切斷電源再進行，並在更換後重新檢查系統設定值。 人機介面在操作時，排氣孔不可封住，否則人機容易因為散熱不良而造成故障。 繁中-1 序言...
  • Page 11 配線方法 配線時請將快速接頭從人機介面的本體上拆下來。 快速接頭的一個電線插入口，請僅插入一根電線。 對於錯誤強行拔出電線的動作，請重新檢查連接電線再啟動。 通訊電路的配線 請依標準規格採用通訊配線線材。 通訊線材長度需在符合規定內。 採用正確的接地迴路，以避免通訊不良。 安裝環境條件 本產品在安裝之前必須置於其包裝箱內，若暫時不使用，為了使該產品能夠符合本公司的保固範圍及日後 的維護，儲存時務必注意下列事項： 必須置於無塵垢、乾燥之位置。 儲存位置的環境溫度必須在-20°C to +60°C (-4°F to 140°F) 範圍內。 儲存位置的相對溼度必須在 10%到 90%範圍內，且無結露。 避免儲存於含有腐蝕性氣、液體之環境中。 最好適當包裝存放在架子或檯面。 本產品適合的安裝環境包括有：無發高熱裝置之場所﹔無水滴、蒸氣、灰塵及油性灰塵之場所﹔ 無腐蝕、易燃性之氣、液體之場所﹔無漂浮性的塵埃及金屬微粒之場所﹔堅固無振動、無電磁雜 訊干擾之場所。 安裝方向與空間 注意事項： 安裝方向必須依規定，否則會造成故障原因。 為了使冷卻循環效果良好，安裝人機介面時，其上下左右與相鄰的物品和擋板(牆)必須保持足夠 的空間，否則會造成散熱不良。 使用於 Type 4X 室內用等級之外殼平面。 安裝示意圖： 步驟一 請確實將防水墊圈裝入，然後再安裝人機 介面 步驟二...
  • Page 12 請確實依指示方向將快速接頭裝入 基本檢測 檢測項目 定期檢查人機介面與設備連接處的螺絲是否有鬆動。 排氣孔應避免油、水或金屬粉等異物侵入，且應防止電鑽的切削粉落入人機 一般檢測 介面內。 人機介面若設置於有害氣體或多粉塵的場所 ， 應防止有害氣體與粉塵的侵入。 配線端子的接續部請實施絕緣處理。 通訊配線應正確，否則可能發生異常動作。 操作前檢測 檢查螺絲或金屬片等導電性物體、可燃性物體是否存在人機介面內。 人機介面附近使用的電子儀器受到電磁干擾時，請使用儀器調校以降低電磁 （未供應控制電源） 干擾。 請確定人機介面的供應電源電壓準位是否正確。 步驟四 安裝時，人機後方請預留 60mm 散熱空間。 剝線長度 扭力 7 ~ 8 mm 5 Kg-cm 7 ~ 8 mm 5 Kg-cm DOP-B07S200 檢測內容 繁中-3 單位：mm...
  • Page 13 檢測項目 電源指示燈是否顯示。 運轉前檢測 與各設備之間通訊動作是否正常。 （已供應控制電源） 人機介面若有異常現象，請與廠商聯絡。 通訊腳位定義 COM1 定義(支援流量控制) COM Port 示意圖 PIN1 註：空白＝不需連接 COM2 定義(支援流量控制) COM Port 示意圖 PIN1 註 1：空白＝不需連接 註 2：當 COM2 使用 RS-232 流量控制(RTS、CTS 腳位)時，COM3 則無法使用。 註 3：當 COM2 使用 RS-422 流量控制時，其流量控制腳位請參考 COM3 MODE2 括號內的腳位定義。 COM3 定義 COM Port 示意圖...
  • Page 14 尺寸規格 DOP-B07S200 自訂功能鍵/系統鍵 電源指示燈(綠色) 動作指示燈(藍色)/警報指示燈(紅色) 操作/顯示區域 註：藍色燈號代表意義可由使用者於人機系統畫面中自行設定 自訂功能鍵：F1, F2, F3, F4 系統鍵： , , , SYS 綠燈亮：正常運作 藍燈閃爍 ： COM 通訊中/USB 資料傳輸中(註) 紅燈閃爍：警報發生中 繁中-5...
  • Page 15 電源輸入端子 COM3(RS232/RS422/RS485)(支援通訊狀態指示燈號) COM2(RS232/RS422/RS485)(支援通訊狀態指示燈號) COM1(RS232) (8.46") 215.0 (7.75" +0.04") 196.9 +1.0 繁中-6 USB Client USB Host 電池外蓋 4-R3 40.5 NOTE: T=1.6 mm(0.063")~ 6 mm(0.24") 單位：mm...
  • Page 16 安規認證 (面板防水等級) 工作電壓 消耗功率 記憶體備份電池 備份電池壽命 操作溫度 DOP-B07S200 Windows Base Real Time OS 32-bit RISC Micro-controller NOR Flash ROM 4 Mbytes 7” 寬螢幕 TFT LCD (65536 色) 480 x 234 pixels CCFL Back Light (常溫 25 7" (154.08 x 86.58mm)
  • Page 17 開孔尺寸(W) x (H) 重量 NOTE 1) DOP-B 系列 HMI 編輯軟體 Screen Editor 及其使用操作手冊，可由台達網站下載取得，網址為 http://www.delta.com.tw/industrialautomation/。 DOP-B07S200 -20°C to +60°C IEC61131-2 規定 不連續振動 5Hz-9Hz 3.5mm, 9Hz-150Hz 1G 連續振動 5Hz-9Hz 1.75mm, 9Hz-150Hz 0.5G X, Y, Z 各方向 10 次 215 x 161 x 50 196.9 x 142.9...
  • Page 18 感謝您使用本產品，本人機界面安裝手冊提供 DOP-B 系列人機界面的相關信息。在使用之前，請您仔細 詳讀本手冊以確保使用上的正確。此外，請妥善將其放置在明顯的地點以便隨時查閱。下列事項在您尚未 讀完本手冊前，請務必遵守： 安裝的環境必須沒有水氣，腐蝕性氣體及可燃性氣體。 接線時，請依接線圖說明施工。 接地工程必須確實實施。 在通電時，請勿拆解人機界面或更改配線。 在通電運行時，請勿接觸電源處，以免觸電。 如果您在使用上仍有問題，請咨询經銷商或者本公司客服中心。由于產品精益求精，當內容規格有所修正 時，請咨询代理商或至台達網站(http://www.delta.com.tw/industrialautomation/ )下載最新版本。 安全注意事項 安裝、配線、操作、維護及檢查時，應隨時注意以下安全注意事項。 安裝注意 依照手冊指定的方式安裝人機界面，否則可能導致設備損壞。 禁止將本產品暴露在有水氣、腐蝕性氣體、可燃性氣體等物質的場所下使用，否則可 能會造成觸電或火災。 配線注意 請將接地端子連接到 class-3 (100 Ω以下)接地，接地不良可能會造成通訊異常、觸電 或火災。 操作注意 人機界面需配合編輯軟件規劃畫面，未經規劃或確認的人機界面可能會導致不正常運 行。 不得在開啟電源情況下改變配線，否則可能造成觸電或人員受傷。 請勿以尖銳物品碰觸面板，否則可能導致面板凹陷，進而使人機界面無法正常運行。 保養及檢查 禁止接觸人機界面內部，否則可能會造成觸電。 電源啟動時，禁止拆下人機界面面板，否則可能會造成觸電。 電源關閉 10 分鐘內，不得接觸接線端子，殘余電壓可能造成觸電。 更換備用電池時，應切斷電源再進行，並在更換后重新檢查系統設定值。 人機界面在操作時，排氣孔不可封住，否則人機容易因為散熱不良而造成故障。 简中-1 序言...
  • Page 19 配線方法 配線時請將快速連接器從人機界面的本體上拆下來。 快速連接器的一個電線插入口，請僅插入一根電線。 對于錯誤強行拔出電線的情況，請重新檢查連接電線再啟動。 通訊電路的配線 請依標準規格採用通訊配線線材。 通訊線材長度需在符合規定內。 採用正確的接地迴路，以避免通訊不良。 安裝環境條件 本產品在安裝之前必須置于其包裝箱內，若暫時不使用，為了使該產品能夠符合本公司的保固範圍及日后 的維護，儲存時務必注意下列事項： 必須置于無塵垢、干燥的位置。 儲存位置的環境溫度必須在-20°C to +60°C (-4°F to 140°F) 範圍內。 儲存位置的相對溼度必須在 10%到 90%範圍內，且無結露。 避免儲存于含有腐蝕性氣、液體的環境中。 最好適當包裝存放在架子或檯面。 本產品適合的安裝環境包括有：無發高熱裝置的場所﹔無水滴、蒸氣、灰塵及油性灰塵的場所﹔ 無腐蝕、易燃性的氣、液體的場所﹔無漂浮性的塵埃及金屬微粒的場所﹔堅固無振動、無電磁噪 声干擾的場所。 安裝方向與空間 注意事項： 安裝方向必須依規定，否則會造成故障原因。 為了使冷卻循環效果良好，安裝人機界面時，其上下左右與相鄰的物品和擋板(牆)必須保持足夠 的空間，否則會造成散熱不良。 使用于 Type 4X 室內用等級的外殼平面。 安裝示意圖： 步驟一 請確實將防水墊圈裝入，然后再安裝人機 介面 步驟二...
  • Page 20 定期檢查人機界面與設備連接處的螺絲是否有鬆動。 排氣孔應避免油、水或金屬粉等異物侵入，且應防止電鑽的切削粉落入人機 一般檢測 界面內。 人機界面若設置于有害氣體或多粉塵的場所 ， 應防止有害氣體與粉塵的侵入。 配線端子的接續部請實施絕緣處理。 通訊配線應正確，否則可能發生異常。 操作前檢測 檢查螺絲或金屬片等導電性物體、可燃性物體是否存在人機界面內。 人機界面附近使用的電子儀器受到電磁干擾時，請使用儀器調校以降低電磁 （未供應控制電源） 干擾。 請確定人機界面的供應電源電壓準位是否正確。 步驟四 安裝時 ， 人機后方請預留 60mm 散熱空間 。 剝線長度 扭力 7 ~ 8 mm 5 Kg-cm 7 ~ 8 mm 5 Kg-cm DOP-B07S200 檢測內容 简中-3 單位：mm...
  • Page 21 檢測項目 電源指示燈是否顯示。 運行前檢測 與各設備之間通訊是否正常。 （已供應控制電源） 人機界面若有異常現象，請與廠商聯繫。 通訊引脚定義 COM1 定義(支持流量控制) COM Port 示意圖 PIN1 註：空白＝不需連接 COM2 定義(支持流量控制) COM Port 示意圖 PIN1 註 1：空白＝不需連接 註 2：當 COM2 使用 RS-232 流量控制(RTS、CTS 引腳)時，COM3 則無法使用。 註 3：當 COM2 使用 RS-422 流量控制時，其流量控制引腳請參考 COM3 MODE2 括號內的引腳定義。 COM3 定義 COM Port 示意圖...
  • Page 22 尺寸規格 DOP-B07S200 自訂功能鍵/系統鍵 電源指示燈(綠色) 动作指示燈(藍色)/警報指示燈(紅色) 操作/顯示區域 註：藍色燈號代表意義可由使用者于人機系統畫面中自行設定 自訂功能鍵：F1, F2, F3, F4 系統鍵： , , , SYS 綠燈亮：正常運行 藍燈閃爍 ： COM 通訊中/USB 數據傳輸中(註) 紅燈閃爍：警報發生中 简中-5...
  • Page 23 電源輸入端子 COM3(RS232/RS422/RS485)(支持通訊狀態指示燈號) COM2(RS232/RS422/RS485)(支持通訊狀態指示燈號) COM1(RS232) (8.46") 215.0 (7.75" +0.04") 196.9 +1.0 简中-6 USB Client USB Host 電池外蓋 4-R3 40.5 NOTE: T=1.6 mm(0.063")~ 6 mm(0.24") 單位：mm...
  • Page 24 冷卻方式 安規認證 (面板防水等級) 工作電壓 消耗功率 存儲器備份電池 備份電池壽命 DOP-B07S200 Windows Base Real Time OS 32-bit RISC Micro-controller NOR Flash ROM 4 Mbytes 7” 寬屏幕 TFT LCD (65536 色) 480 x 234 pixels CCFL Back Light (常溫 25 7" (154.08 x 86.58mm)
  • Page 25 尺寸(W) x (H) x (D) 開孔尺寸(W) x (H) 重量 NOTE 1) DOP-B 系列 HMI 編輯軟件 Screen Editor 及其使用操作手冊，可由台達網站下載取得，網址為 http://www.delta.com.tw/industrialautomation/。 DOP-B07S200 0°C to 50°C -20°C to +60°C IEC61131-2 規定 不連續振動 5Hz-9Hz 3.5mm, 9Hz-150Hz 1G 連續振動 5Hz-9Hz 1.75mm, 9Hz-150Hz 0.5G X, Y, Z 各方向 10 次...
