SLV 470670 Operating Manual

DEUTSCH

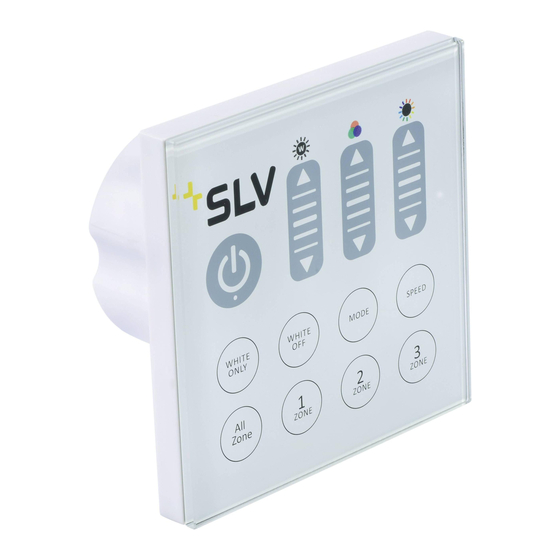

COLOR CONTROL 470670
Lesen Sie diese kurze Anleitung sorgfältig und bewahren Sie diese für
späteren Gebrauch zugänglich auf!
SICHERHEITSHINWEISE
Nichtbeachtung der Sicherheitshinweise kann zu Lebens-,
Verbrennungs- und Brandgefahr führen!
 Installations-, Montagearbeiten und Arbeiten am elektrischen Anschluss
darf nur eine zugelassene Elektrofachkraft durchführen.
 Das Produkt darf nicht verändert oder modifiziert werden.
 Im Fehlerfall dürfen Sie das Produkt NICHT mehr berühren und weiter
betreiben. Schalten Sie das Produkt am externen Lichtschalter oder durch
Freischalten der Leitung an der Sicherung sofort aus! Bei Berührung und
weiterem Betrieb im Fehlerfall besteht Lebensgefahr durch elektrischen
Schlag, Verbrennungsgefahr oder Brandgefahr!
Ein Fehlerfall liegt vor, wenn
 sichtbare Beschädigungen auftreten.
 das Produkt nicht einwandfrei arbeitet (z.B. flackern).
 es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
 Brandgerüche entstehen.
 eine Überhitzung zu erkennen ist (z.B. Verfärbungen, auch an
angrenzenden Flächen).
Betreiben Sie das Produkt erst wieder nach Instandsetzung und
Überprüfung ausschließlich durch eine zugelassene Elektrofachkraft!
 Das Produkt ist nicht für die Bedienung durch Kinder vorgesehen. Stellen
Sie sicher, dass Kinder an dem Produkt keinen Schaden nehmen, z.B.
durch Verbrennungen an heißen Oberflächen oder durch elektrischen
Schlag.
Weitere Sicherheitshinweise sind durch dieses Symbol gekennzeichnet:
.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Dieses Produkt dient nur der Steuerung von farbigem Licht und darf:
 nur mit einer Spannung von 100-240V ~50/60Hz betrieben werden.
 nur entsprechend der Schutzklasse II (zwei) angeschlossen werden.
 nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert
betrieben werden.
 nur in trockenen, also nicht:
 in feuchten oder schmutzgefährdeten Räumen.
 im Bereich hoher Luftfeuchtigkeit betrieben werden.
 keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung ausgesetzt werden.
EINBINDUNG IN DAS COLOR CONTROL SYSTEM
Siehe Systemanleitung unter www.slv.com/colorcontrolmanual.pdf
BEDIENUNG
Siehe Bedienungsanleitung unter www.slv.com/colorcontrolmanual.pdf
WARTUNG UND PFLEGE
Pflege
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es
abkühlen, bevor Sie Reinigungs- oder Pflegemaßnahmen an dem Produkt
vornehmen.
 Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten,
weichen und fusselfreien Tuch. Beachten Sie eventuell beiliegende Hinweise.
LAGERUNG UND ENTSORGUNG
Lagerung
 Das Produkt muss trocken, vor Verschmutzungen und mechanischen
Belastungen geschützt, gelagert werden.
Nach einer feuchten oder verschmutzenden Lagerung darf das Produkt
erst nach einer Zustandsprüfung durch eine zugelassene Elektrofachkraft
betrieben werden.
Entsorgung (Europäische Union)
 Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol sind
entsprechend der Richtlinie(WEEE, 2003/108) über Elektro- und Elektronik-
Altgeräte über die örtlichen Sammelstellen für Elektro-Altgeräte zu entsorgen!
MONTAGE
(nur durch zugelassene Elektrofachkraft)
Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungsfrei,
bevor Sie jegliche Arbeiten vornehmen!
Verwenden Sie nur Zubehörteile, die mit dem Produkt mitgeliefert sind oder
definitiv als Zubehör beschrieben werden!
Überprüfen Sie, ob sich im Produkt lose Teile befinden. Ist das der Fall, und
das Vorkommen solcher Teile nicht explizit beschrieben, darf das Produkt nicht
installiert oder in Betrieb genommen werden.
Verwenden Sie das beiliegende Montagematerial nur, wenn es für den
Montageuntergrund geeignet ist. Ist dies nicht der Fall, verwenden Sie nur für
den Montageuntergrund geeignetes Montagematerial.
Auspacken
 Nehmen Sie das Produkt vorsichtig aus der Verpackung und entfernen Sie
jeglichen Transportschutz.
 Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle
Bestandteile des Produkts entnommen sind.
Montageort
 Das Produkt ist nur für die Montage an der Wand geeignet.
Montageschritte (vor Montage komplett lesen)
 Montieren Sie das Produkt, wie in der Abbildung dargestellt.
 Elektrischer Anschluss
 Das Produkt muss durch eine allpolige Trennung von der
Stromversorgung getrennt werden können.
 Zum elektrischen Anschluss verbinden Sie die schwarze oder braune
Ader (Außenleiter) der Anschlussleitung mit der Klemme L und die blaue
Ader (Neutralleiter) der Anschlussleitung mit der Klemme N.
 Einsetzen des Bluetooth Moduls (Art.-Nr. 470675)
s. Abbildung.
Hiermit erklärt die SLV GmbH, dass der hier beschriebene Funkanlagentyp der
Richtlinie 1999/5/EG entspricht. Der vollständige Text der EU-
Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
www.slv.de/jump/470670
Das Produkt darf in allen EU-Staaten vertrieben werden.
FHSS
100V-
2.4GHz
240V 15m
7dBm
~50/60Hz
max.
max.
0,75 - 1,50
9-10 mm mm 2
55 mm
art.-no.
470675
Art.-Nr. 470670 © 21.09.2015 SLV GmbH,
Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,
Tel. +49 (0)2451 4833-0.
Technische Änderungen vorbehalten.
