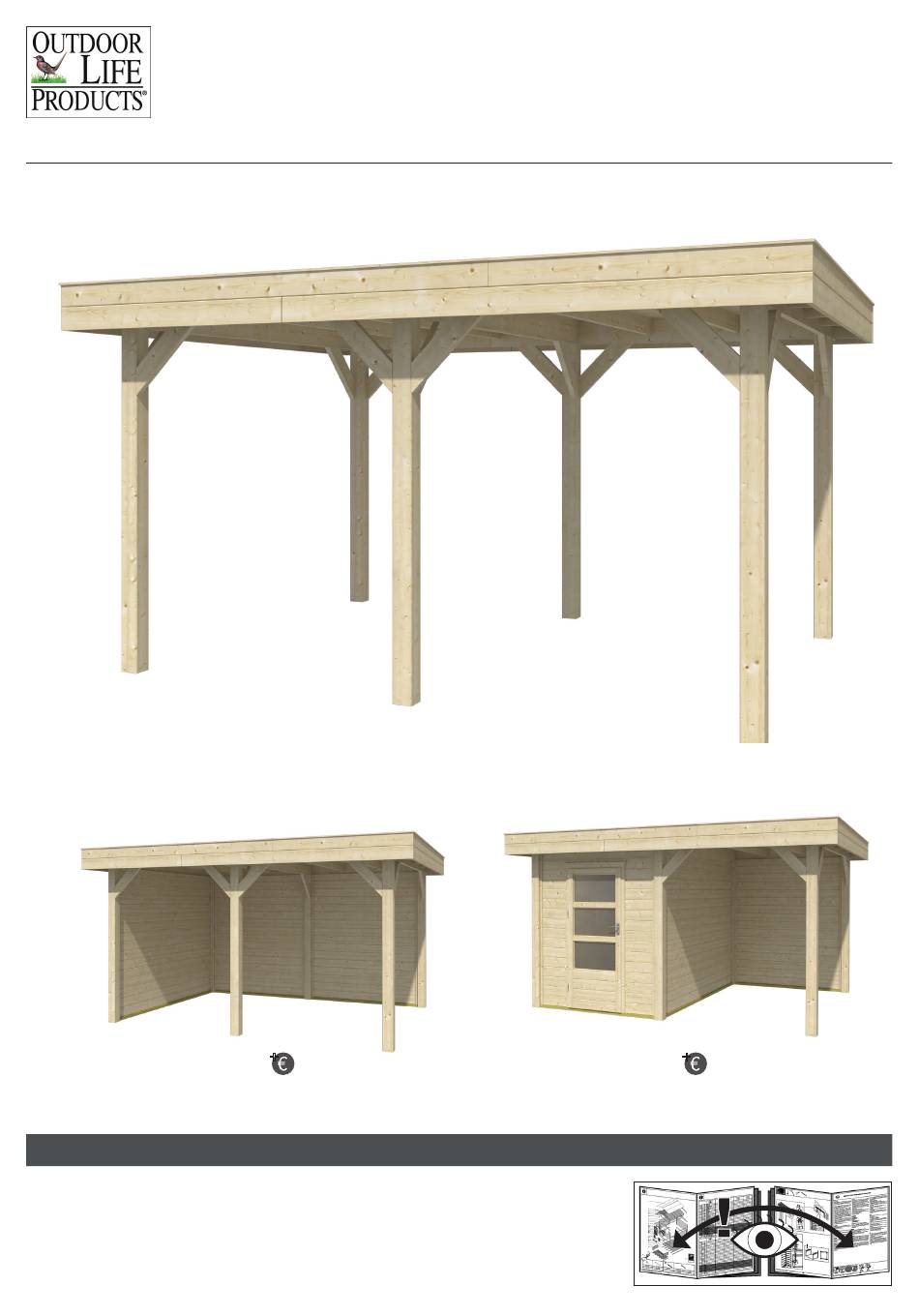

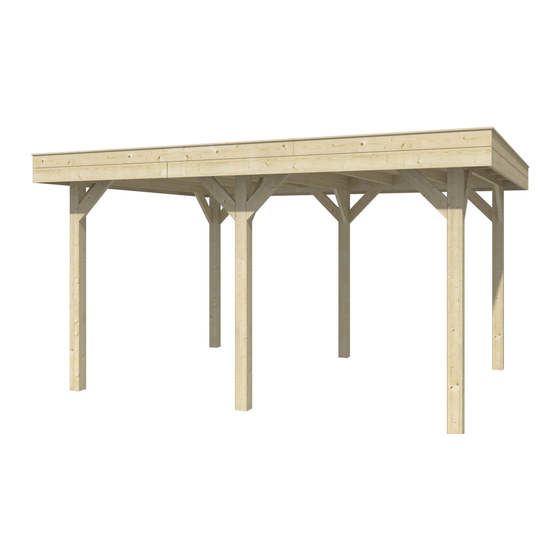

Outdoor Living 4030F
MONTAGE HANDLEIDING - ASSEMBLY INSTRUCTIONS - MONTAGEANLEITUNG
+
+
*Optie inbouwwanden
*Optie inbouwwanden
*meerdere combinaties mogelijk
Outdoor Living 4030F
Afm. 446x354x243cm (bxdxh)
art. nr: 1002551
BELANGRIJK:
Controleer de inhoud van het pakket voordat u start met de opbouw.
Outdoor Life Products is niet verantwoordelijk voor extra ontstane kosten
veroorzaakt door een onvolledige controle voor aanvang van opbouw.
© Outdoor Life Group Nederland B.V. - v16.1
Art. Nr. 1003209
www.outdoorlifeproducts.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the Outdoor Living 4030F and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Outdoor Life Products Outdoor Living 4030F

Summary of Contents for Outdoor Life Products Outdoor Living 4030F

  • Page 1 BELANGRIJK: Controleer de inhoud van het pakket voordat u start met de opbouw. Outdoor Life Products is niet verantwoordelijk voor extra ontstane kosten veroorzaakt door een onvolledige controle voor aanvang van opbouw. © Outdoor Life Group Nederland B.V. - v16.1 Art.
  • Page 2 Algemene informatie opbouw Outdoor Living 4030 Geachte klant Uiteraard kunt u ook kontakt opnemen met uw dealer. Hartelijk gefeliciteerd met uw aankoop. Met behulp van deze opbouwbe- Wij zullen uw reclamatie zorgvuldig behandelen en ervoor zorgen dat de - Uw ramen en deuren worden niet standaard met echt glas geleverd. Mocht schrijving, cq bijgevoegde tekeningen beschrijven wij u stap voor stap, hoe onderdelen zo spoedig mogelijk nageleverd worden.
  • Page 3 Allgemeine Informationen zum Aufbau von Outdoor Living 4030 Sehr geehrter Kunde, Selbstverständlich können Sie auch mit Ihrem Händler Kontakt aufnehmen. Wandbalken, Fenster- oder Türrahmen Wir werden Ihre Reklamation sorgfältig prüfen und dafür sorgen, dass die - Schäden, die durch nicht fachgerechten An-, Ein- und/oder Umbau Herzlichen Glückwunsch zu Ihrem Kauf.
  • Page 4 General information about assembly Outdoor Living 4030 Dear Customer, Of course you can also contact your dealer. - The absence of and/or faulty attached roof anchoring (this is always part Congratulations on your purchase. Within these assembly instructions and We will process your complaint carefully and send replacement parts as of the delivery) accompanying drawings we describe how to assemble your log cabin, soon as possible.
  • Page 5 Overzicht onderdelen Outdoor Living 4030F © Gouderak bv, Holland, 260407 - www.gouderak.com Art. nr. 234567 1.8 x 30 mm 2.4 x 55 mm 3 x 15 mm www.outdoorlifeproducts.com © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 6 Overzicht onderdelen Outdoor Living 4030F Staander Stütz pfosten Support pole Schoor Stütze Stanchion Gording 43x188mm Dachpfette 43x188mm Girder 43x188mm Gording 43x120mm Dachpfette 43x120mm Girder 43x120mm Gording klos 43x145mm Dachpfette Klotz 43x145mm Girder-choak 43x145mm Gording klos 43x120mm Dachpfette Klotz 43x120mm Girder-choak 43x120mm...
  • Page 7 Plattegrond Outdoor Living 4030F 3040 2800 www.outdoorlifeproducts.com © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 8 Bevestiging randliggers/gordingen - staanders 6,0x80MM (4x2) Ø5MM 6,0x80MM (4x2) Ø5MM www.outdoorlifeproducts.com © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 9 Bevestiging randliggers/gordingen - staanders 6,0x80MM (4x2) Ø5MM 6,0x80MM (2x2) Ø5MM www.outdoorlifeproducts.com © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 10 Plaatsen Gordingen www.outdoorlifeproducts.com -10- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 11 Bevestigen Gordingklossen 6,0x80MM (8x2) Ø5MM www.outdoorlifeproducts.com -11- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 12 Bevestigen Schoren 4,0x60MM (14x2) Ø3MM 5,0x100MM (14x2) Ø4MM 4,0x60mm 5,0x100mm 4,0x60mm 5,0x100mm www.outdoorlifeproducts.com -12- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 13 Bevestigen Gevellijsten -14- 4,0x50MM (10x2) Ø3MM -14- 4,0x50MM (20x2) Ø3MM www.outdoorlifeproducts.com -13- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 14 Bevestigen Gevellijsten www.outdoorlifeproducts.com -14- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 15 Bevestigen Gevellijsten 4,0x50MM (10x2) Ø3MM 4,0x50MM (20x2) Ø3MM www.outdoorlifeproducts.com -15- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 16 Bevestigen Dakhout 2,4 x 55MM 2,4x55mm (2x) ± 6,5mm www.outdoorlifeproducts.com -16- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 17 Bevestigen Dakhout & zagen dakdoorvoer -18- www.outdoorlifeproducts.com -17- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 18 Zagen Dakdoorvoer & leggen EPDM-dakbedekking ø63mm 305mm -19- -20- www.outdoorlifeproducts.com -18- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 19 Leggen EPDM-dakbedekking EPDM aandachtspunten EPDM-Folie Verlegehinweise EPDM Points of interest • Spraybond contactlijm niet verwerken beneden 5 • Den Spraybond Kontaktkleber bitte nicht unter 5 • Do not use the Spraybond close contact glue with graden Celsius. Grad Celsius verarbeiten. temperatures below 5 degrees Celsius •...
  • Page 20 Leggen EPDM-dakbedekking Hoeken Ecken Corners 6 hoeken vouwen tot een puntzak 6 Die Ecken falten wie eine Spitztüte 6 The corners have to be fold as a cone. 7 hoeken niet knippen maar vouwen 7 Die Ecken nicht schneiden, aber falten. 7 Do not cut the corners, only fold them.
  • Page 21 Bevestigen Dakdoorvoer & afdeklijsten -22- www.outdoorlifeproducts.com -21- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 22 Bevestigen Dakafdeklijst & hemelwaterafvoer 10mm www.outdoorlifeproducts.com -22- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 23 Optie beschikbare wandmodulen Outdoor Living 4030 Inbouw module A -2800MM- 1003162 DICHT 1003164 EDH deur 1003161 EDA 3/4 deur 1003163 DDH deur 1003160 DDA 3/4 deur Inbouw module C -1800MM- 1003152 DICHT 1003154 EDH deur 1003153 EDA 3/4 deur www.outdoorlifeproducts.com -23- ©...
  • Page 24 Opbouw wandmodulen Outdoor Living 4030 Montage voor-en achterwand module gelijktijdig met opbouw. Mounting front and backwall module simultaneously with the building construction. Montage Vorderwand und Rückwand simultan mit dem Aufbau. www.outdoorlifeproducts.com -24- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 25 Opbouw wandmodulen Outdoor Living 4030 4,0x40MM (2x3) Ø3MM www.outdoorlifeproducts.com -25- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 26 Opbouw wandmodulen Outdoor Living 4030 www.outdoorlifeproducts.com -26- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 27 Opbouw wandmodulen Outdoor Living 4030 Montage voor-en achterwand module na opbouw (inbouw). Mounting front and backwall module after construction (installation). Montage Vorderwand und Rückwand nach dem Aufbau (Installation). www.outdoorlifeproducts.com -27- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 28 Opbouw wandmodulen Outdoor Living 4030 4,0x40MM (2x3) Ø3MM www.outdoorlifeproducts.com -28- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 29 Opbouw wandmodulen Outdoor Living 4030 1,8x30MM (2x) Ø1,5MM € www.outdoorlifeproducts.com -29- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 30 Opbouw wandmodulen Outdoor Living 4030 Montage zijwand-module. Mounting sidewall-module. Montage Seitenwand-Module. www.outdoorlifeproducts.com -30- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 31 Opbouw wandmodulen Outdoor Living 4030 4,0x40MM (2x3) Ø3MM www.outdoorlifeproducts.com -31- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 32 Opbouw wandmodulen Outdoor Living 4030 www.outdoorlifeproducts.com -32- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 33 Montage enkele deur in wand 3,5 x 35 mm 44mm 4x50mm 3,5x35mm 21mm 44 mm 21, 28, 34 mm 3.5 x 25 mm (9x) www.outdoorlifeproducts.com -33- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 34 Montage dubbele deur in wand 1,8 x 30 mm www.outdoorlifeproducts.com -34- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 35 Montage dubbele deur in wand 3 mm 3,5 x 35 mm (2x) 90° 3 mm 3,5 x 35 mm (2x) 3,5 x 35 mm 90° 3,5 x 25 mm (1x) 3,5 x 25 mm (4x) 4,5 x 50 mm (1x) 3,5 x 25 mm (1x) 4,5 x 50 mm (1x) 44mm...
  • Page 36 Montage dubbele deur in wand 7-8mm 3 mm 3,5 x 35 mm (6x) Ø 9 mm 3,5 x 25 mm (4x) 3.5 x 25 mm (9x) 3,5 x 25 mm (4x) 3.5 x 25 mm (2x) www.outdoorlifeproducts.com -36- © Outdoor Life Group Nederland B.V. - v16.1...
  • Page 37 Warenbeanstandungsformular Formulaire de service Auftragsnummer Numéro de commande Ordernummer Numero dell’ordine Serviceformulier Modulo di servizio Order number Número del pedido Service Form Formulario de servicio Lieferanschrift / Afleveradres / Delivery address Prod. Nummer (7-teilig) Numéro de prod. (7 chiffres) Adresse de livraison / Indirizzo di consegna / Dirección de entrega: Prod.
  • Page 38 Outdoor Life Group Nederland B.V. Klantenservice - Kundendienst - After sales Lage Akkerweg 13 5711 DD Someren Nederland service@outdoorlifegroup.nl (+31)(0) 493 441 510 (+31)(0) 493 441 512 Uw dealer onderdeel van de WWW.OUTDOORLIFEPRODUCTS.COM www.outdoorlifeproducts.com -38- © Outdoor Life Group Nederland B.V. - v16.1...
