Montageanleitung
R
Notice de montage
the furniture factory
Assembly instruction

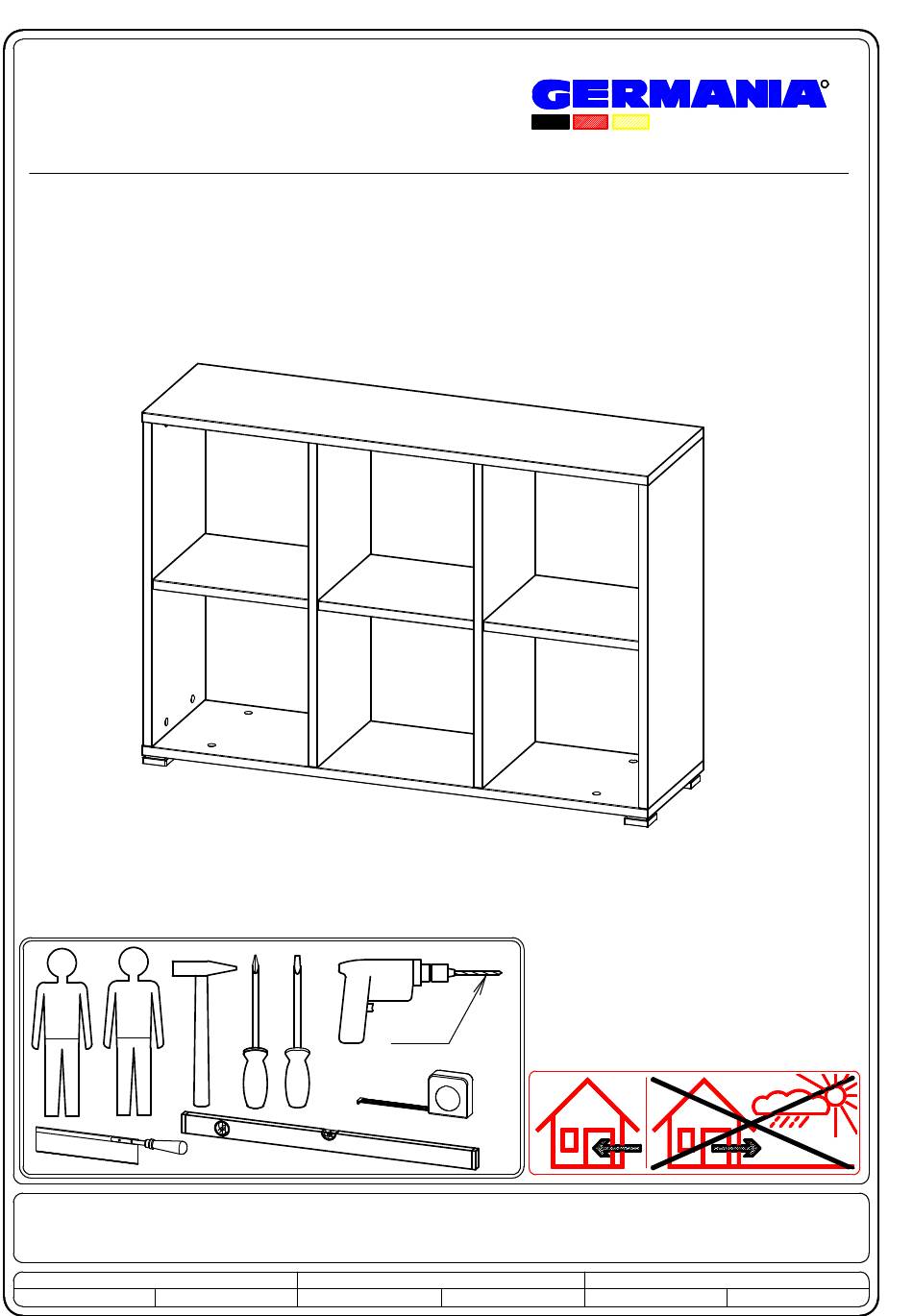

Regal 2250
Ø 5 mm
Ø 6 mm
Bitte die Sicherheitshinweise auf der letzten Seite beachten!
Please note: saftey instructions on the last page!
Prière de suivre les instructions de sécurité figurant sur la dernière page!
g e ä n d e r t
g e p r ü f t
e r s t e l l t
Datum:
19.09.13
Datum:
Datum:
26.09.13
