Carson Reflex Wheel X2 Instruction Manual page 2

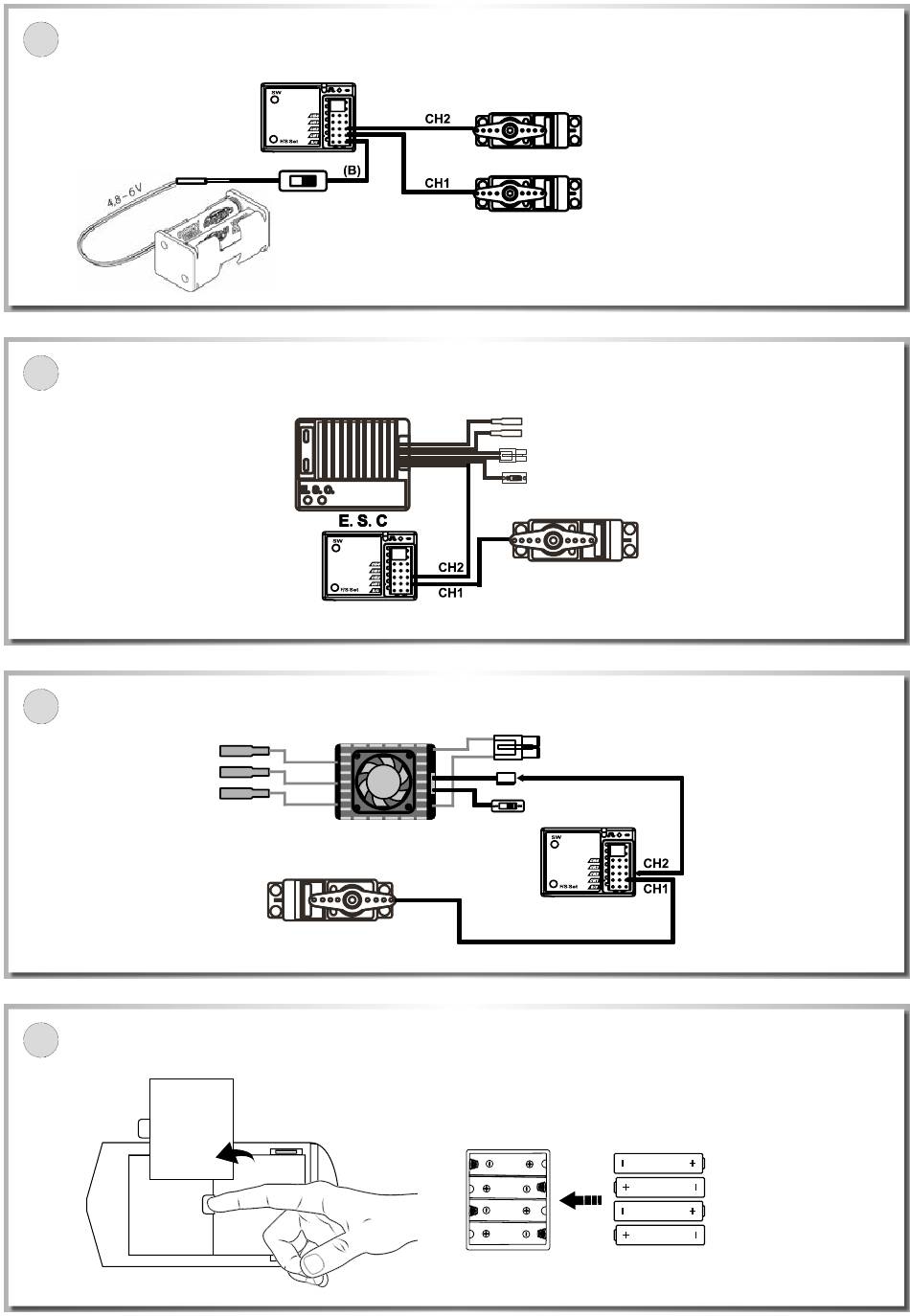

A
Anschluss Verbrennungsmotor / Connection combustion engine
Batterieanschluss /
Connnect to receiver battery
B
Anschluss Brushed Fahrregler / Connection brushed Speed Controller
Elektronischer Fahrregler
(nicht enthalten) / E.S.C.
(not included)
Empfänger (Keine separate
Stromversorgung für den
Empfänger anschließen!) /
Receiver
C
Anschluss Brushless Fahrregler / Connection brushless Speed Controller
Anschluss zum Motor
/ Connect to motor
D
Einlegen der Senderbatterien / Install the transmitter batteries
2
1
Ein/Ausschalter /
Power Switch
Empfänger-Batteriebox (Art.Nr. 500503033) und Empfänger-Akku (Art.Nr. 500608104) /
Receiver battery case (No. 500503033) / Receiver battery (No. 500608104)
Brushless Fahrregler (nicht enthalten) /
E.S.C. (not included)
Lenkservo (nicht enthalten) /
Steering Servo (not included)
Gas Servo / Throttle Servo
Lenkservo / Steering Servo
Anschluss zum Motor / Connect to motor
Anschluss Akku / Connect to battery
Ein/Ausschalter / Power Switch
Lenkservo Kanal 1 (nicht enthalten) /
Steering Servo (not included)
Anschluss Akku / Connect to battery
Ein/Ausschalter /
Power Switch
Empfänger / Receiver
3
4x LR06 AA
