Summary of Contents for Beamz MHL 60 SPOT

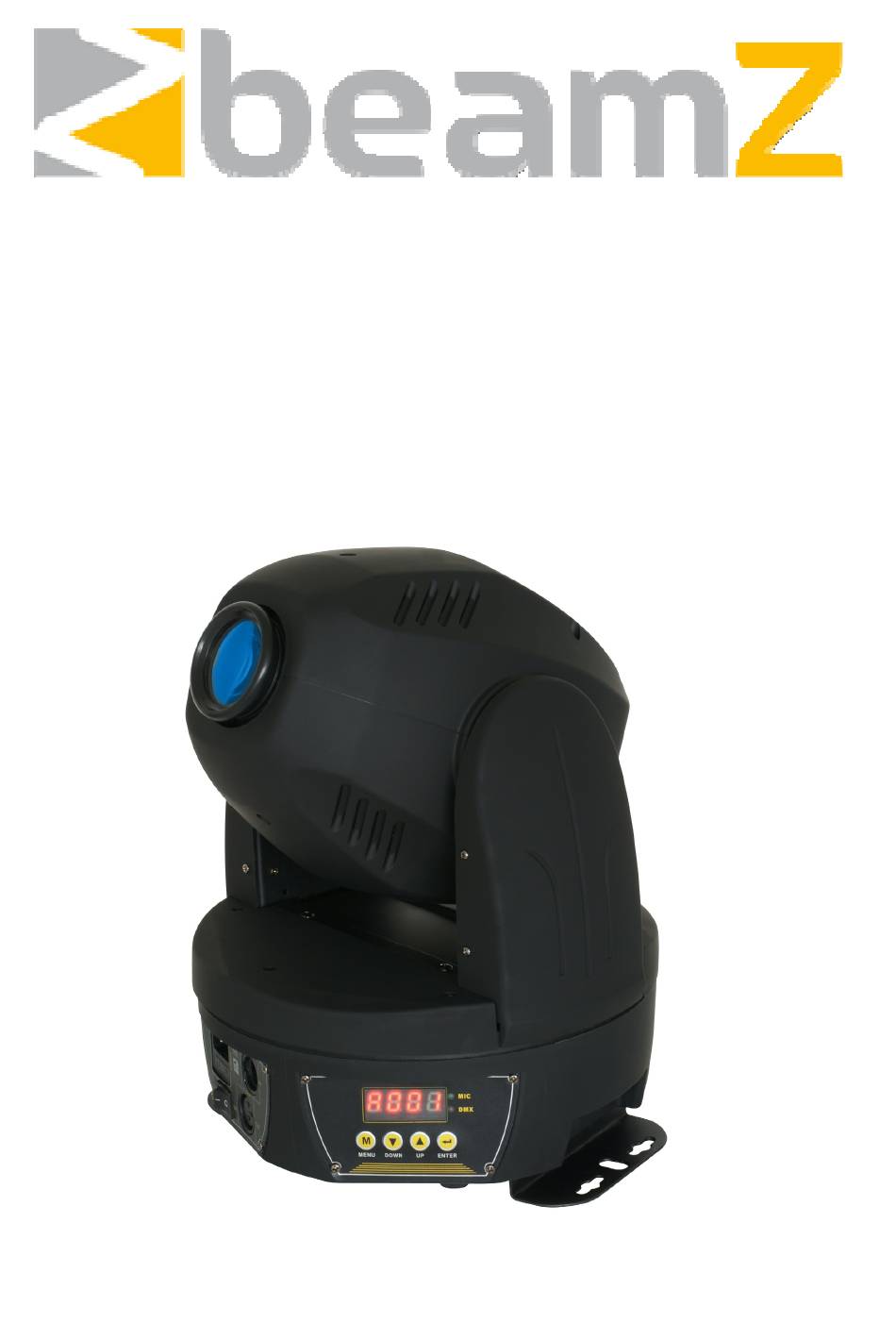

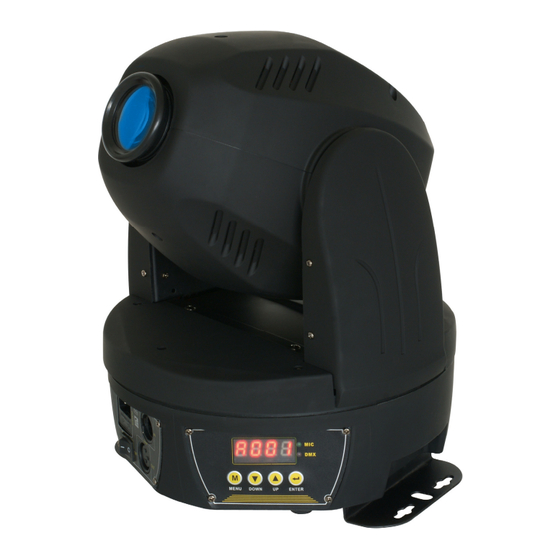

- Page 1 MHL 60 SPOT 60W SPOT 12 DMX Ref. nr.: 150.506...
-
Page 2: Table Of Contents
Table of contents 1. Before you begin 1.1 Packing list 1.2 Unpllcking instructions 1.3 AC Power 1.4 Safety instnJctions 2. Introduction 2.1 Features 2.2 DMX channel 3. Setup 3.1 Fuse replacement 3.2 Fixture linking Data cabling DMX data cable 3.3 3-Pin to 5-Pin conversion chart 3.4 Setting UP a DMX serial data link 3.5 Master/Slave fixture linking 3.6 Orientation... -
Page 3: Ac Power
1.3 AC Power To determine the power requirements for a particular fixture, see the label affixed to the back plate of the fixture or refer to the fixtures specifications chart. A fixtures listed current rating is its average current draw under normal conditions. All fixtures must be powered directly off a switched circuit and cannot be run off a rheostat (variable resistor) or dimmer circuit, even if the rheostat or dimmer source voltage matches the fixtures requirement. -
Page 4: Introduction
2. Introduction 2.1 Features • 12 channel DMX-512 . • Pan:585°, Tilt:225° • Color wheel: 7 colors+open, rainbow effect. • Gobo wheel: 6 gobo’s +open, gobo wheel spin effect. • Variable electronic strobe. • Variable electronic dimmer(0-100%). • LED display menu with invert. •... -
Page 5: Dmx Data Cable
DMX data cable Use a Tronios DMX data cable or equivalent cable which meets the specifications for EIA RS-485 applications. Standard microphone cables cannot transmit DMX data reliably over long distances. 3.3 3-Pin to 5-Pin conversion chart Note! If you use a controller with a 5 pin DMX output connector you will need to use a 5pin to 3 pin adapter. -
Page 6: Menu Map
When a menu function is selected, the display will show immediately the first available option for the <ENTER>. selected menu function. To select a menu item, press Press the <MENU> button repeatedly until you reach the desired menu function. Use the <UP> and <DOWN>... -
Page 7: To Set The Led Readout To Inverting Or Non-Inverting
To set the LED readout to inverting or non-Inverting • Press the MENU until it shows RDOF. • Use the UP/DOWN buttons shows RDON. press ENTER to confirm. Resume reverter windows default • Press the MENU unlill it shows DFON. •... -
Page 8: Technical Specifications
Prism 1-255 Prism Pan/Tilt speed Most speed 1-255 Fast-Slow Pan Fine 0-255 Pan fine 16 bit Tilt Fine 0-255 Tilt fine 16 bit Reset 0-149 150-255 Reset (delay 3 seconds) 5. Technical specification Voltage ................... 220-240Vac / 50Hz Fuse.........................F5A Lamp resource..............White LED 60W, 3500lm Pan .................... - Page 9 Nederlands Hartelijk dank voor de aanschaf van deze Beamz Mini Movinghead. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt. Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen.
- Page 10 Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een electrische schok wordt verkregen. Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.
- Page 11 2. INTRODUCTIE 2.1 Eigenschappen • Pan:585° ; Tilt: 225° (ook inverteermode) • Kleuren wiel: 7 kleuren + open; regenboog effect • Gobo wiel: 6 gobo’s + open; gobo wheelspin effect • LED display menu + inverteermode • Regelbare electronische dimmer 0-100% •...
- Page 12 3.3 3-Pin naar 5-Pin conversie NB! Als u een controller gebruikt met een 5 pin DMX uitgangsconnector, zult u een 3 pin connector moeten gebruiken. Zie hieronder het aansluitschema: 3.4 Set up van een DMX seriele dataverbinding & 3.5 Master/Slave verbinding PS: Een afsluitweerstand 120 Ohm/1W gebruiken bij de laatste unit (DMX OUT tussen p2 en p3).
- Page 13 Toets Functie <MENU> Om in het menu te komen of om naar het voorgaande menu te gaan <DOWN> Om door menu opties te scrollen in neergaande beweging <UP> Om door menu opties te scrollen in omhooggaande beweging <ENTER> Om een menu/optie te selecteren en te bevestigen 4.2 &...
- Page 14 4.4 DMX kanalen Kanaal Adres Functie 0-255 Pan, 585° 0-255 Tilt, 225° Kleurenwiel 0-17 Open 18-34 Kleur 1 35-51 Kleur 2 52-68 Kleur 3 69-85 Kleur 4 86-102 Kleur 5 103-119 Kleur 6 120-127 Kleur 7 128-192 Kleurenwiel (klok mee ; snel→langzaam) 193-255 Kleurenwiel (tegen de klok;...
- Page 15 5. Technische specificatie Aansluitspanning ..............220-240Vac / 50Hz Zekering ......................F5A LED ....................60W, 3500lm Pan ..................585°, 16 bit fijnregeling Tilt..................225°, 16 bit fijnregeling DMX data ..................512, 3pin XLR Afmetingen ................260 x 260 x 350mm Gewicht ......................7 kg Afgedankte artikelen !! Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl...
- Page 16 DEUTSCH Vielen Dank für den Kauf dieses Beamz Mini Moving Heads. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt.
- Page 17 Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen. Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen. NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies kann Ihre Augen verletzen. Epileptiker müssen die Auswirkungen berücksichtigen, die die Effekte dieses Moving Head auf ihre Gesundheit haben können.
- Page 18 2.2 DMX Kanäle 12-Kanal Modus Kanal Funktion Tilt Farbscheibe Goboscheibe Gobo Drehung Stroboskop Dimmer Prisma Pan/Tilt Drehzahlsteuerung Pan Fein Abstimmung Tilt Fein Abstimmung Reset→Werkseinstellung 3. SET UP Bevor die Sicherung ersetzt wird, müssen Sie zuerst das Netzkabel ziehen, beachten Sie die Wertangabe der Sicherung. 3.1 Sicherung ersetzen Sie können mit einem flachen Schraubenzieher die Sicherung entfernen.
- Page 19 3.4 DMX serielle Datenverbindung & 3.5 Ma st er /Sla ve Ve rbin du ng Am letzten Gerät (DMX OUT zwischen Pin2 und 3) muss ein 120 Ohm Abschlusswiderstand angeschlossen werden. Master Slave Mode Vorgang ; siehe auch 4.2 Menü Mappe. Wählen Sie ein Gerät das als Master fungiert.
- Page 20 4.2 Menü Mappe Viele Menüs, von denen viele Untermenüs, werden von der Einheit unterstützt. Drücken Sie die “ENTER” Taste um eine Adresse (siehe unten) zu wählen. Drücken Sie die "MENÜ" Taste um das Menü aufzurufen; drücken Sie die Tasten “UP und DOWN” um nach einer gewünschter Option zu navigieren und drücken Sie "ENTER"...
- Page 21 Gobo Drehung Nicht verfügbar 1-127 Goboscheibe Uhrzeigersinn (schnell-langsam) 128-255 Goboscheibe gegen Uhrzeigersinn (langsam-schnell) Stroboskop 1-255 langsam→schnell Dimmer 1-255 0-100% Prisma 1-255 Prisma Pan/Tilt Drehzahlsteuerung Tempo: Max. 1-255 schnell-langsam Pan Fein 0-255 Pan Fein Abstimmung 16 bit Tilt Fein 0-255 Tilt Fein Abstimmung 16 bit Reset 0-149 Nicht verfügbar...
- Page 23 0031546589299 Fax : 0031546589298 The Netherlands Product number: 150.506 Product Description: Beamz, MHL 60 Spot 60W 12 DMX Regulatory Requirement: EN 60598-1 EN 60598-2-17 EN 61000-3-2/-3-3 EN 55015 EN 61547 The product met the requirements stated in the above mentioned Declaration(s).
- Page 24 www.tronios.com Copyright © 2011 by TRONIOS the Netherlands...
