Summary of Contents for ProLights SPLITTERDMX2W

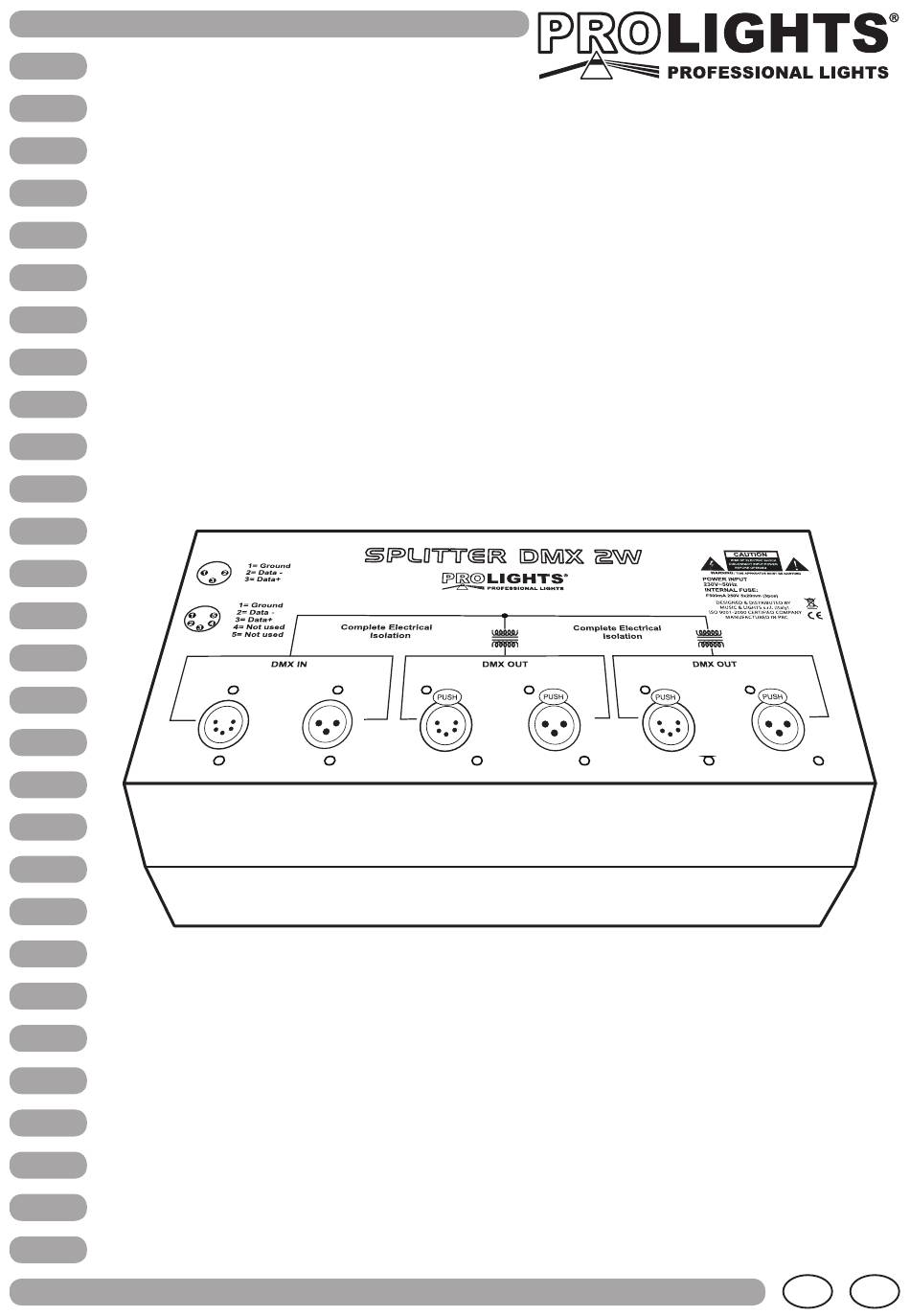

- Page 1 SPLITTERDMX2W Manuale Utente User Manual...
- Page 2 REV.002-09/09...
-
Page 3: Table Of Contents
SPLITTERDMX2W INTRODUZIONE Vi ringraziamo per aver scelto un prodotto PROLIGHTS. Lo SPLITTERDMX2W è un distributore di segnale DMX. INDICE Sicurezza Avvertenze generali Attenzione e precauzioni per l’installazione Informazioni generali 1 Descrizione e specifiche tecniche 1. 1 Elementi di comando e collegamenti 1. -
Page 4: Sicurezza
SPLITTERDMX2W ATTENZIONE! Prima di effettuare qualsiasi operazione con l'unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l'installazione, l'uso e la manutenzione dell'unità. ICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla . -
Page 5: Descrizione E Specifiche Tecniche
SPLITTERDMX2W - 1 - D ESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti PANNELLO FRONTALE PANNELLO POSTERIORE 1. Uscite DMX Questi 2 canali di uscita DMX sono completamente isolati elettronicamente ed ognuno ha un proprio driver indipendente che amplifica il segnale DMX. -
Page 6: Descrizione
1.2 Descrizione SPLITTERDMX2W è un distributore di segnale DMX. L’unità è dotata di 1 ingresso e di 2 uscite. Sia gli ingressi che le uscite sono isolate elettricamente tra di loro. Inoltre ogni uscita DMX è caratterizzata da un driver indipendente. -
Page 7: Connessioni
SPLITTERDMX2W - 2 - C ONNESSIONI L’illustrazione seguente mostra gli schemi di connessione tra prese e spine XLR a 3 e a 5 poli: Spina XLR a 3 pin Presa XLR a 3 pin Pin1 : Massa - Schermo Pin1 : Massa - Schermo... - Page 9 SPLITTERDMX2W INTRODUCTION Thank you for purchasing a PROLIGHTS product. SPLITTERDMX2W is a DMX signal distributor. INDEX Safety General instructions Warnings and caution for the installation General information 1 Description and technical specifications 1. 1 Operating Elements and Connections 1. 2 Description 1.
- Page 10 SPLITTERDMX2W WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. AFETY General instruction • The products referred to in this manual conform to the European Community Directives and are therefore marked with .
- Page 11 SPLITTERDMX2W - 1 - D ESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating Elements and Connections FRONT VIEW REAR VIEW 1. DMX Output The two DMX output channels are completely electronically isolated each features independent driver that boost the DMX signal. 2. DMX IN These connectors are used to receive an incoming DMX signal;...
- Page 12 SPLITTERDMX2W 1.2 Description SPLITTERDMX2W is a DMX distributor. The unit has one input and four output, absolutely electric isolation between input and output or between output and output. Two types of DMX connectors ( 3 pin & 5 pin) for each individual channel.
- Page 13 SPLITTERDMX2W - 2 - C ONNECTIONS The following diagrams show the connection between 3-poles and 5-poles XLR control wire sockets and plugs. Core XLR 3 pin plug Core XLR 3 pin socket Pin 1: GND(SCREEN) Pin 1: GND(SCREEN) Pin 2: Signal(-)
- Page 15 Place Stamp Here Affrancare Spett.le Music&Lights s.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 20 Music & Lights S.r.l. Ufficio Italia Via Appia Km. 136,200 tel. +39 0771 72190 04020 ITRI (LT) Italy fax +39 0771 721955 Foreign Office P.IVA/V.A.T. IT 02057590594 www.musiclights.it tel. +39 0771 721966 info@musiclights.it fax +39 0771 721977...
