Summary of Contents for Schmitz PARO

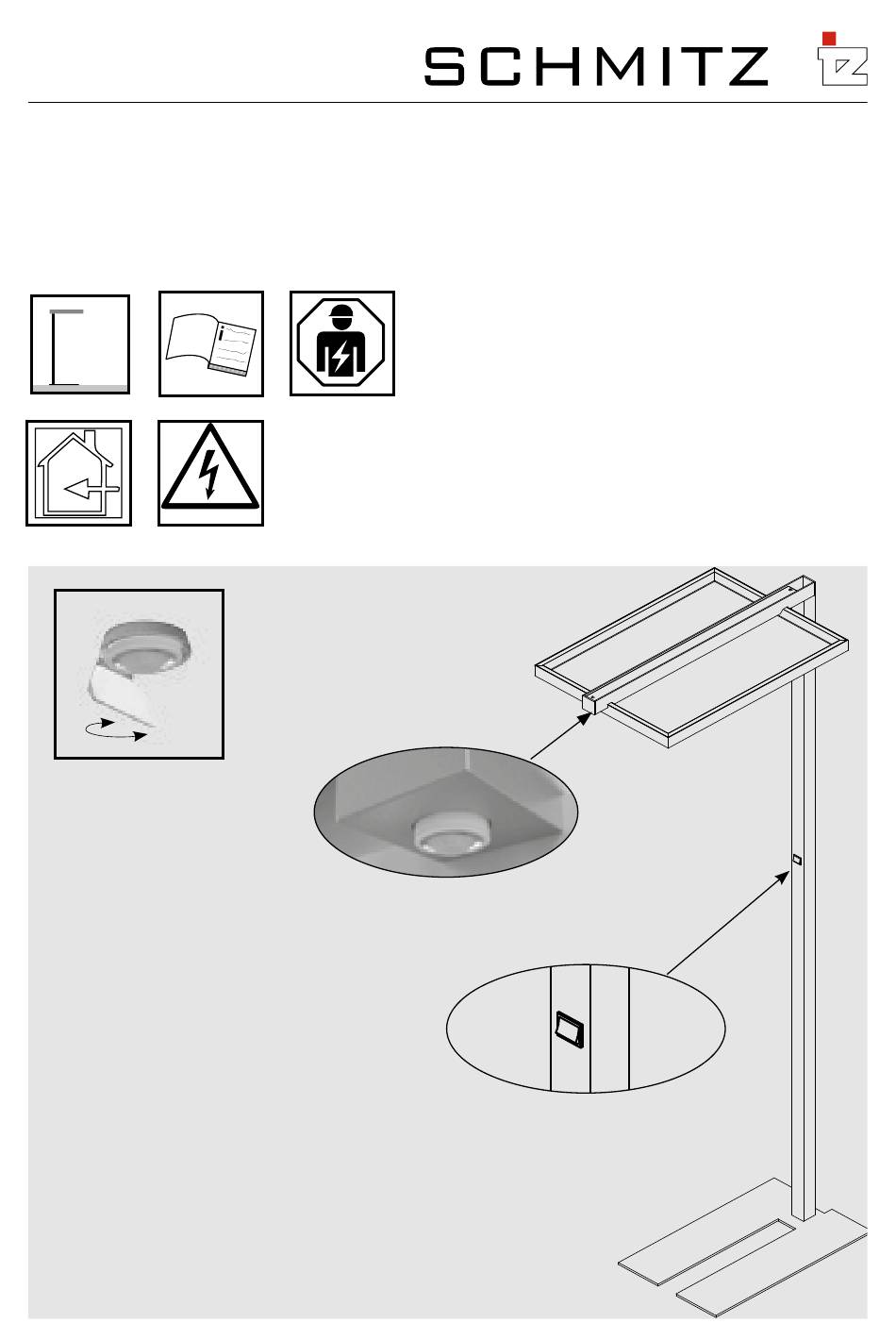

- Page 1 FUNKT IONSBESCHREIBUNG FU NCTION D ESCRIPITON D I M SE NSO R DI M SENSOR PARO 137-001-133 137-001-134 137-001-233 137-001-234 no hot plugging 137-801-000...
- Page 2 Funktionsbeschreibung Der Sensor hat einen Erfassungswinkel von ca. 80 - 100° welches einen Durchmesser des Erfassungsbereiches von ca. 4 m bedeutet. Der Sensor misst die Helligkeit im zu regelnden Bereich und hält diese durch die tageslichtabhängige Zuführung von Kunstlicht auf einem einstellbaren Sollwert. Der Sensor erkennt außerdem Personenbewegungen.
- Page 3 Function descripition The sensor has a detection angle of approx 80-100° which means a diameter of the detection area of approx. 4 m. The sensor measures the brigtness in the area to be regulated an keeps this to an adjustable set Value by introducing artifical light according to the amount of daylight available.
- Page 4 Symbole Symbols Bedienungstaster der Leuchte Push button on the luminaire Einschalten Switch ON Ausschalten Switch OFF kurzer Tastendruck Short press (<0,5s) (<0,5s) langer Tastendruck Long press (>0,5 - 4s) (>0,5 - 4s) Doppelklick Doubel-click Leuchte ein Luminaire on Leuchte aus Luminaire o Leuchte blinkt 2x Luminaire eshes twice...
-
Page 5: Function Description
Funktionsbeschreibung Function description Leuchte ein - und ausschalten Switching luminaire on and off Über Kurzdruck Via short press Hinweis: Die Leuchte wird zunächst mit minimaler Note: Helligkeit eingeschaltet. The Luminaire is first switched on with minimum brightness. Falls ein Sollwert für die Helligkeitsregelung vorge- If a setpoint is predefined for brightness control,the geben ist, wird die Helligkeit automatisch geregelt. - Page 6 Prinzip der Bewegungserkennung START 20 min nein Bewegung ? Leuchte Leuchte Hinweis: Wurde die Leuchte über den Taster manuell ausgeschaltet,ist ein automatisches Einschalten der Leuchte über den Bewegungssensor erst nach Ablauf einer Pausenzeit von10 Minuten möglich. Nach Ablauf der Pausenzeit schaltet die nächste Bewegung die Leuchte ein. Erkennt der Sensor während der Pausenzeit eine Bewegung startet die Zeit von Neuem.
-
Page 7: Troubleshooting
Troubleshooting Fehlersuche Luminaire does not function Leuchte ist außer Funktion No mains voltage. Keine Netzspannung vorhanden. Use a voltage tester to check for mains voltage. Mit einem Spannungsprüfer kontrollieren, ob Netzspan- The luminaire was switched off via the pushbutton. nung vorhanden ist. Switch on the luminaire. - Page 8 Installation instructions should be retained for maintenance and dismantling. Les instructions d´installation doivent être gardées pour l´entretien et le démantélement. Las instrucciones de instalación deben ser conservadas para el mantenimiento y desmontaje. 10-17580 Schmitz-Leuchten Tel. +49 (0)2932.96 77.0 GmbH & Co. KG Fax +49 (0)2932.96 77.77 Niedereimerfeld 29 itz@schmitz-leuchten.de...
