MTPX-RS-MF
SPECIFICATIONS/ SPECIFICATIONS/ SPECIFICATIONS/
SPECIFICATIONS/ SPECIFICATIONS/ SPECIFICATIONS
- Technology: Proximity (13,56 MHz, Mifare)
- Read range: up to 6 cm
- Output: RS485
- LED, TAMPER AND BUZZER managed by the host
- Reads Mifare cards (Classic, Plus, DesFire, Ultralight)
- Operates on 9 - 14 VDC, 130mA
- IP65
- Compatibility: WS4 access controller
- Distance reader to controller: 80 meters
- Dimensions (mm): 92x51x27
- Tecnologia: prossimità (13,56 MHz, Mifare)
- Campo di lettura: fino a 6 cm
- Uscita: RS485
- LED, funzioni manomissione e segnale acustico gestiti
dall'host
- Lettura schede Mifare (Classic, Plus, DesFire, Ultralight)
- Alimentazione 9 - 14 VCC, 130 mA
- IP65
- Compatibilità: controller accessi WS4
- Distanza tra lettore e controller: 80 metri
- Dimensions (mm): 92x51x27
- Technologie: RFID (13,56 MHz, Mifare)
- Leseentfernung: bis 6 cm
- Ausgang: RS485
- LED-, Sabotageschutz- und Summerkonfiguration über
Host
- Liest Mifare-Karten (Classic, Plus, DesFire, Ultralight)
- Spannungsversorgung: 9 - 14 VDC, 130 mA
- IP 65
- Kompatibilität: WS4-Zutrittscontroller
- Abstand zwischen Leser und Controller: 80 m
- Dimensions (mm): 92x51x27
MOUNTING/ MONTAGE/ INSTALLAZIONE/ MONTAJE/ MONTAGE/ MONTAGE
1.
Ø6.0(3NoS)
m
0 m
3
Cable
5mm

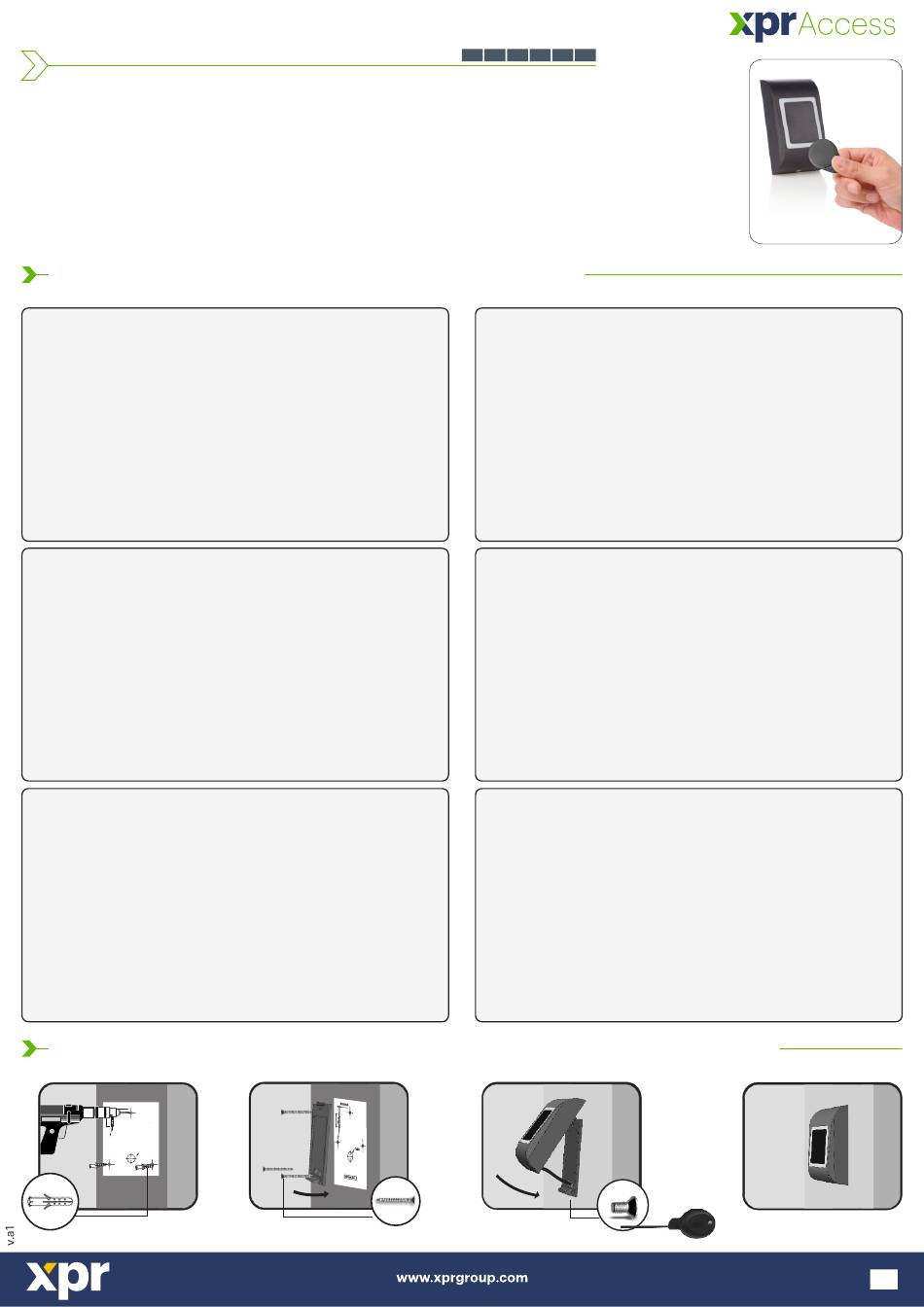

Mifare reader with RS485 output
USER'S MANUAL
2.
3 (3 x 30mm)
EN FR IT ES DE NL
- Technologie : proximité (13,56 MHz, Mifare)
- Portée de lecture : jusqu'à 6 cm
- Sortie : RS485
- LED, anti-sabotage et avertisseur sonore gérés par l'hôte
- Lecture de cartes Mifare (Classic, Plus, DesFire, Ultralight)
- Fonctionnement sur 9 - 14 VDC, 130 mA
- IP65
- Compatibilité : contrôleur d'accès WS4
- Distance entre lecteur et contrôleur : 80 mètres
- Dimensions (mm): 92x51x27
- Tecnología: proximidad (13,56 MHz, Mifare)
- Rango de lectura: hasta 6 cm
- Salida: RS485
- LED, control manual y timbre gestionados por el host
- Lee tarjetas Mifare (Classic, Plus, DesFire, Ultralight)
- Funciona con 9 - 14 V CC, 130 mA
- IP65
- Compatibilidad: controlador de acceso WS4
- Distancia del lector al controlador: 80 metros
- Dimensions (mm): 92x51x27
- Technologie: nabijheidslezer (13,56 MHz, Mifare)
- Leesbereik: tot 6 cm
- Uitgang: RS485
- LED, sabotageschakelaar (tamper) en zoemer
aangestuurd door de host
- Leest Mifare-kaarten (Classic, Plus, DesFire, Ultralight)
- Werkt op 9 - 14 VDC, 130 mA
- IP65
- Compatibiliteit: WS4 toegangscontroller
- Afstand tussen lezer en controller: 80 meter
- Dimensions (mm): 92x51x27
3.
1 (M3 x 6mm)
4.
1
