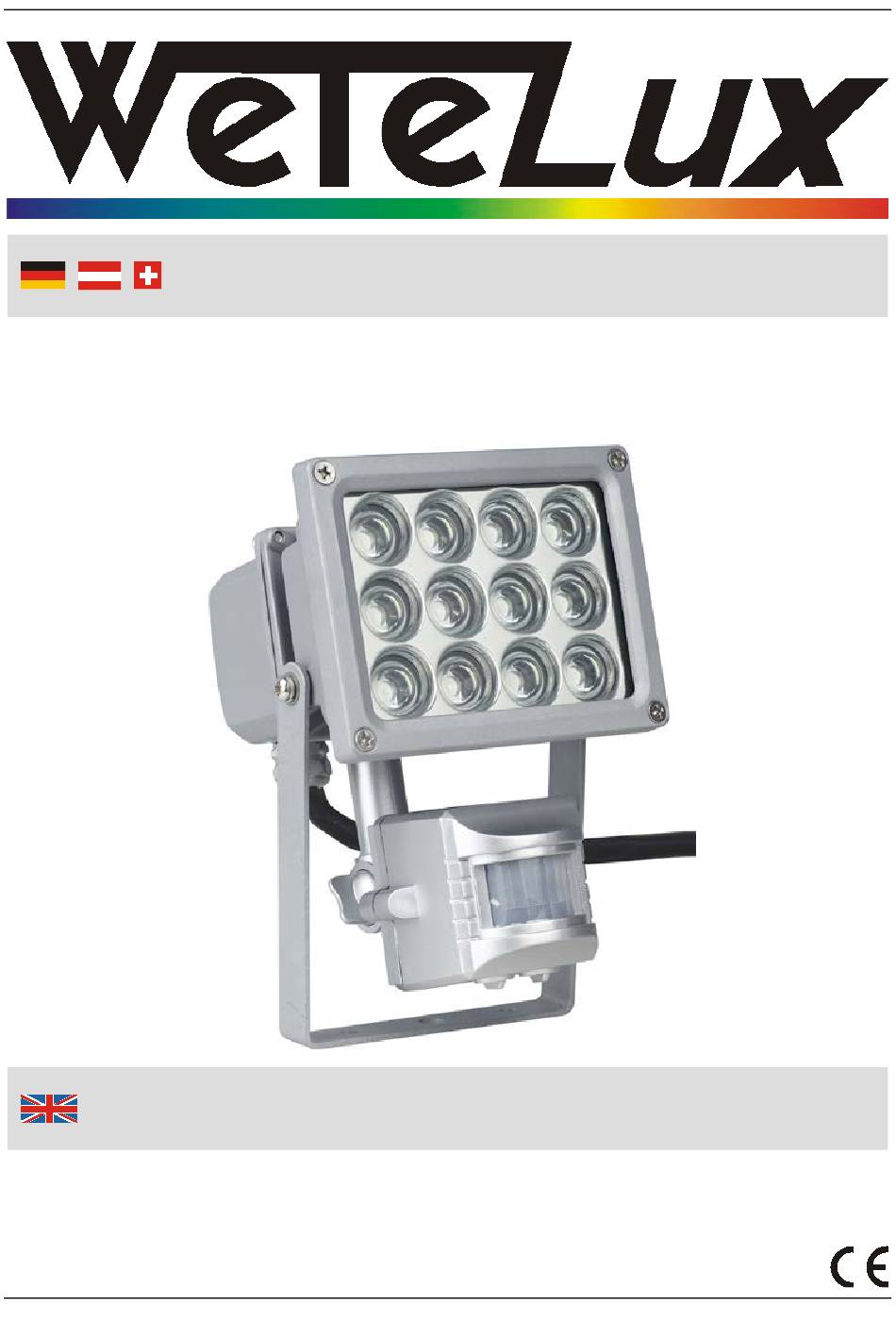

  • Page 1 Bedienungsanleitung 12 W LED-Strahler mit Bewegungsmelder IP44 Artikel Nr. 80 35 68 Instruction Manual 12 W LED Spotlight with Motion Sensor IP44 Article No. 80 35 68...

  • Page 2: Dear Customers

    Sehr geehrte Damen und Herren Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nach- lesen gut auf.
  • Page 3 Übersicht | Overview...

  • Page 4: Technische Daten | Technical Data

    Übersicht | Overview LED 12x LED 12x Kabelverschraubung Cable Gland Wandhalterung Wall Mount Bewegungssensor Motion Sensor Netzzuleitung * Power Cable * Empfindlichkeitsregler Light Sensitivity Rotary Knob Illumination Duration Rotary Leuchtzeitregler Knob * nicht im Lieferumfang / not included Technische Daten | Technical Data Nennspannung 110 –...
  • Page 5 Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktio- nen, Schäden und gesundheitlichen Beeinträchtigun- gen folgende Hinweise:  Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent- hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Bit- te legen Sie die Bedienungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben! ...
  • Page 6 Sicherheitshinweise  Setzen Sie den LED-Strahler keinen extremen Temperaturen, starken Magnetfeldern oder starken Vibrationen aus.  Verwenden Sie den LED-Strahler nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämp- fe oder Stäube vorhanden sind oder vorhanden sein können. Es besteht Explosionsgefahr.
  • Page 7 Benutzung Bestimmungsgemäße Verwendung  Der LED-Strahler dient zur Beleuchtung von Hauseingängen, Hofeinfahrten, etc. Er ist zur Montage im Außenbereich geeignet (Montageposition beachten!).  Eine andere Verwendung als zuvor beschrieben, führt zur Be- schädigung dieses Produktes, darüber hinaus ist dies mit Gefah- ren, wie z.B.
  • Page 8 Benutzung  Die Installation des LED-Strahlers darf nur im spannungsfreien Zustand vorgenommen werden. Hierzu genügt es jedoch nicht, den Lichtschalter auszuschalten!  Schalten Sie die elektrische Netzzuleitung allpolig stromlos, in- dem Sie die zugehörige Stromkreissicherung entfernen bzw. den Sicherungsautomaten abschalten. Sichern Sie diese vor unbe- rechtigtem Wiedereinschalten, z.B.
  • Page 9 Benutzung Montage/Installation  Entfernen Sie die vier Gehäuseschrauben an der Rückseite des LED-Strahlers und nehmen Sie die Rückwand ab.  Drehen Sie die Befestigungsmutter der Kabelverschraubung (2) los und führen Sie die Netzzuleitung durch die Kabelverschrau- bung an der Gehäuseunterseite. Schrauben Sie die Mutter wie- der fest.
  • Page 10 Benutzung Bewegungsgesteuerter Betrieb  Sie können den Bewegungsmelder horizontal und vertikal ver- stellen. Um den Bewegungsmelder vertikal zu verstellen, lockern Sie die Flügelschraube und ziehen diese nach der Einstellung wieder handfest an. Um den Bewegungsmelder horizontal zu verstellen, drehen Sie den gesamten Bewegungsmelder, je nach gewünschter Richtung, vorsichtig nach links oder rechts.

  • Page 11: Safety Notes

    Safety Notes Please note the following safety notes to avoid mal- functions, damage or physical injury:  This manual belongs to the product. It contains important notes on operating the unit. Please pass it on along with the unit if it is handed over to a third party! ...
  • Page 12 Safety Notes  Do not expose the LED spotlight to excessive temperatures, strong magnetic fields or to strong vibrations.  Do not use the product in rooms or in poor ambient conditions where flammable gases, vapours or explosive dust may be pre- sent or are present! There is a risk of explosion! ...

  • Page 13: Intended Use

    Operation Intended Use  The LED spotlight is intended for illuminating house entrances, driveways, etc. It may be installed in outdoor areas (taking into account the installation location!).  Any other use than that described above may damage the prod- uct.
  • Page 14 Operation  The LED spotlight must be protected on the sub-distribution board by a 10/16A fuse. An earth leakage circuit breaker must be installed before this (FI protective switch).  The LED spotlight must be disconnected from the power supply during installation.
  • Page 15 Operation Mounting/Installation  Remove the four screws from rear side of the LED spotlight and open the spotlight.  Turn off the nut from the cable gland (2) and lead the power ca- ble through the cable gland at the bottom side of the housing. The turn on the nut again.
  • Page 16 Operation Motion Controlled Operation  You can adjust the motion sensor (4) horizontally and vertically. For vertical adjustment, unscrew the wing screw and hand tight the wing screw after adjusting it. To adjust the motion sensor hor- izontally, grasp the whole sensor and turn it very carefully to the left or to the right to the desired direction.

  • Page 17: Consignes De Sécurité

    Consignes de sécurité S'il vous plaît noter afin d'éviter dysfonctionnements, des dommages et des effets néfastes sur la santé les informations suivantes:  Ces instructions concernent ce produit. Il contient l'installation et de manutention importants. S'il vous plaît inclure manuel d'instructions du produit, si vous le transmettre à...
  • Page 18 Consignes de sécurité  Utilisez les lampes à LED dans les chambres ou dans des conditions environnementales défavorables, où inflammables, des vapeurs ou des poussières sont présents ou peuvent être présents. Il peut exploser.  Plongez une partie de la lampe à LED dans un liquide d'aucune sorte.

  • Page 19: Informazioni Sulla Sicurezza

    Informazioni sulla sicurezza prega notare modo evitare malfunzionamenti, danni e problemi di salute, le seguenti informazioni:  Queste istruzioni si riferiscono a questo prodotto. Che contiene importanti e maneggevolezza. Si prega di includere manuale di istruzioni del prodotto se lo dia mai ad altri! ...
  • Page 20 Informazioni sulla sicurezza Informazioni sulla sicurezza  Utilizzare le lampade a LED in camera o in avverse condizioni ambientali in cui gas, vapori o polveri sono presenti o possono essere presenti. Potrebbe esplodere.  Immergere una qualsiasi parte della lampada a LED in un liquido di alcun tipo.

  • Page 21: Eg-Konformitätserklärung Ec Declaration Of Conformity

    12 W LED Strahler mit Bewegungsmelder IP44 12 W LED Spotlight with Motion Sensor IP44 Artikel Nr. 80 35 68 Article No. 80 35 68 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.

  • Page 22: Entsorgung | Disposal

    Kundenbetreuung | Customer Services Deutschland Österreich Westfalia Westfalia Werkzeugstraße 1 Moosham 31 D-58093 Hagen A-4943 Geinberg OÖ Telefon: (0180) 5 30 31 32 Telefon: (07723) 4 27 59 54 Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23 Internet: www.westfalia.de Internet: www.westfalia-versand.at Schweiz...
