TECO Foxtrot C-IT-0504S Basic Documentation

CZ
Modul 5xAI/DI vstupů a 4x AO
výstupů
Základní dokumentace
1 Popis a parametry

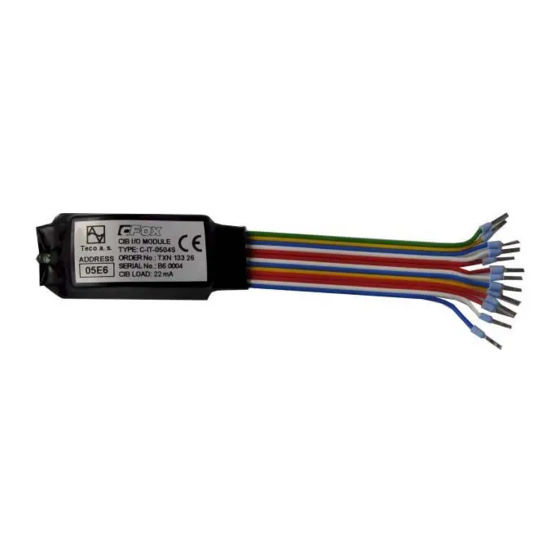

Modul C-IT-0504S (obj. č.: TXN 133 26) je určen pro připojení
analogových nebo binárních signálů a analogových výstupů
0 - 10 V přímo na elektroinstalační sběrnici CIB. Vstupy,
výstupy a sběrnice se k modulu připojují přes perové svorky.
Univerzální vstupy lze nastavit na binární nebo analogové
programem a to ve dvou skupinách. První skupina obsahuje 4
vstupy, druhá 1 vstup. Nastaveni je potom společné pro celou
skupinu.
Například jeden snímač teploty a čtyři vstupy-kontakty nebo,
jeden vstup-kontakt a čtyři snímače teploty.
Pro měření teploty se používají odporové snímače PT1000, nebo
Ni1000, nebo čidlo s termistorem NTC12k, nebo KTY81-121
proti společnému vodiči GND. Odpor je přepočten v modulu na
číselnou hodnotu teploty a přenášen do centrální jednotky po
sběrnici CIB. Pro jiný typ odporového snímače lze zvolit rozsah
měření odporu 0 až 160 kΩ, ale přepočet na teplotu a
linearizace se musí provést až na úrovni uživatelského
programu. Programové vybavení modulu – firmware – je
optimalizováno na zvýšení přesnosti a linearizaci měřicího
rozsahu čidla v modulu.
Binární signály se připojují na vstupy pouze jako volný, bez
napěťový kontakt proti společnému vodiči GND. Binární vstup
může pracovat také v režimu vyváženého vstupů.
Napětí analogových výstupu 0 - 10 V je vyvedeno na vodiči
proti společnému vodiči GND.
1.1 Základní parametry
Norma výrobku
Třída ochrany elektrického předmětu –
ČSN EN 61140:2003
Připojení
Komunikační rozhraní
Typ zařízení
Krytí - ČSN EN 60529:1993
Hmotnost
Rozměry max.
1.2 Provozní parametry
Třída vlivu prostředí –
ČSN 33 2000-1 ed.2
Rozsah provozních teplot
Povolená teplota při přepravě
Relativní vlhkost vzduchu
Atmosférický tlak
Stupeň znečistění –
ČSN EN 60664-1:2004
Přepěťová kategorie instalace – ČSN EN 60664-
1:2004
Pracovní poloha
Druh provozu
TXV 133 26 rev. 04
Foxtrot
C-IT-0504S
TXN 133 26
Module C-IT-0504S (Order No.: TXN 133 26) is designed for
connection of analog or digital signals and 0 - 10 V of analog
outputs directly to CIB (Common Installation Bus). Inputs,
outputs and bus are wired via the spring terminals.
Universal inputs can be configured as binary (for contact) or
as analog in two groups. The first group consist of 4 inputs, the
second group consist of 1 input. The setting is common for the
whole group.
For example: One temperature sensor and four binary/contact
inputs, one binary/contact input and four temperature sensors.
To measure temperature can be used resistive sensors
Pt1000, Ni1000 or thermistor NTC12k or KTY81-121 sensor
connected against the common potential GND. The resistance is
converted in the module to a numerical value of temperature
and transferred to the central unit via CIB. For the other types
of resistive sensors the range 0-160kOhm can be choosen to
measure the resistance. The conversion to the temperature and
linearization must be done at the user program level in such
case. Software in the module - firmware - is optimized to
increase the accuracy of the measurement and the linearization
of the sensor characteristic as well.
Binary signals are connected to the inputs only as potential-
free contact to the common GND wire. The binary input can
operate on the mode of balanced resistance input as well.
The output voltage 0 - 10 V of analog outputs are available on
the wire terminals against the common potential GND.
ČSN EN 60730-1 ed2:2001
III
perové svorky / 0,15-0,5 mm
CIB
Do instalační krabice na stěnu nebo pod kryt
zařízení / To embedd in the installation box on
the wall or under cover of device
IP10B
7 g
55 × 26 × 20 mm
Normální / Normal
0 °C .. +70 °C
–25 °C .. +85 °C
10 % .. 95 %
bez kondenzace / without condensation
min. 70 kPa (< 3000 m.n.m., over sea level)
1
II
Libovolná / Arbitrary
Trvalý / Continuous
1/4
Module 5xAI/DI inputs and 4xAO
outputs
Description and parameters
Product standard
Protection class of electrical object
IEC 61140:2001
2
/spring terminals Connection
Communication interface
Type of equipment
Coverage - IEC 529:1989
Weight
Dimensions
Class of ambient influence -
IEC 364-1:2005
Operating temperature range
Transport temperature range
Relative humidity
Atmospheric pressure
Degree of pollution –
IEC 60664-1:1992
Overvoltage category of installation -
IEC 60664-1:1992
Working position
Type of operation
EN
Basic documentation
Basic parameters
Operational conditions
