Summary of Contents for Grammer ACTIMO XXL

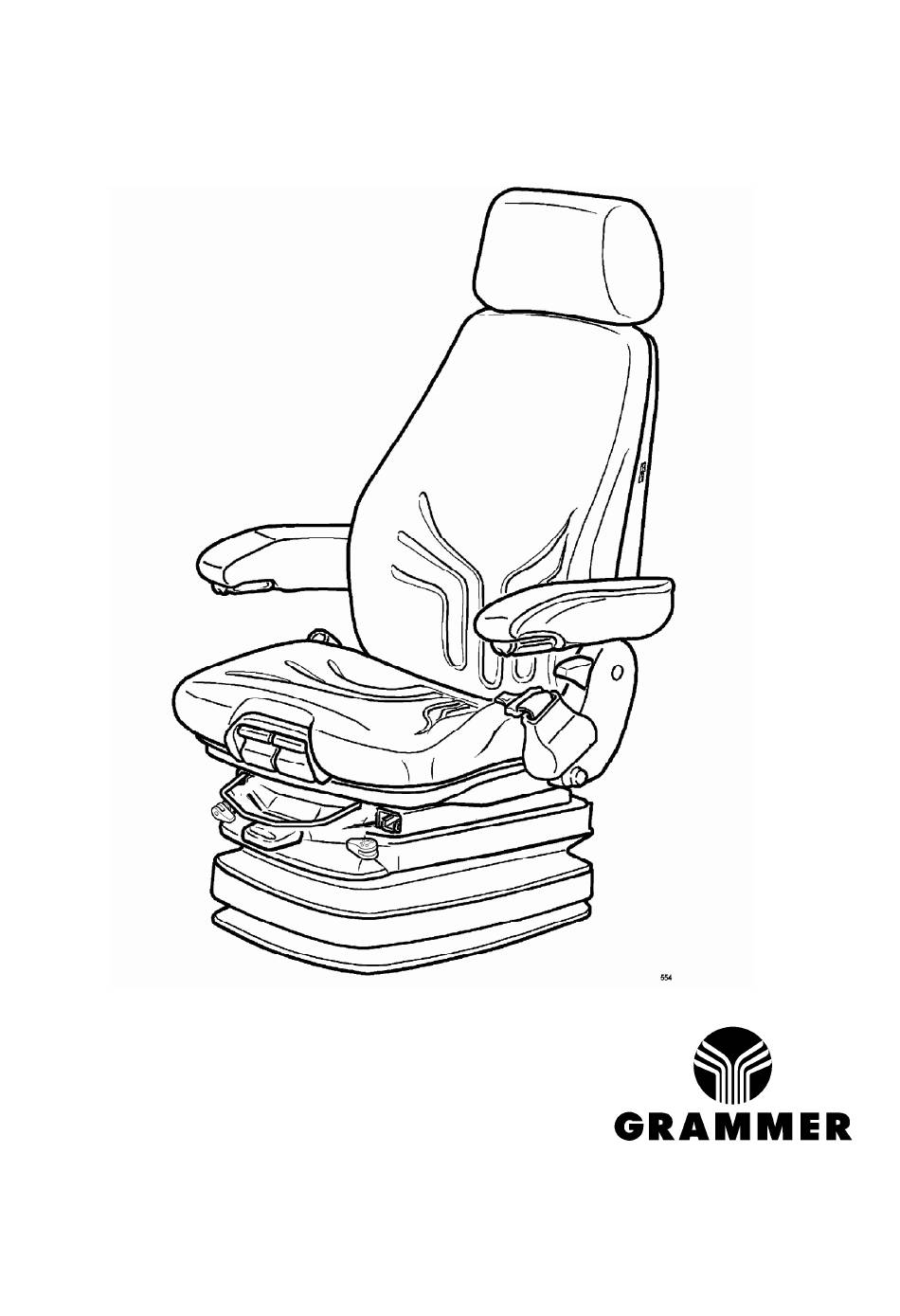

- Page 1 ACTIMO XXL 06/2012 1 069 421_b...
- Page 2 ..........................3 ........................... 17 ........................... 31 ........................... 45 ........................... 59 ........................... 73...
- Page 3 GRAMMER AG: Sitz-Komfort für hohe Ansprüche! Sie haben einen GRAMMER Sitz erworben. Gratulation! Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen Sie sich auf einen Fahrersitz, der sich durch einfache Bedienung und hohe Anpassungsfähigkeit auszeichnet. Mit Ihrem neuen Fahrersitz fördern Sie nicht nur Ihre Gesundheit, sondern auch Ihre Leistungsfähigkeit.
-
Page 5: Table Of Contents
Bedienungsanleitung Inhaltsverzeichnis Hinweise ....................... 6 Sicherheitshinweise ..................6 Anschlussdaten .................... 8 Gewährleistung und Haftung ................ 8 Sitzfunktionen und Bedienung ..............9 Gewichtseinstellung ................9 Höheneinstellung .................. 9 Sitzneigungseinstellung................. 9 Sitztiefeneinstellung ................10 Stoßdämpfung ..................10 Armlehnenneigung *................10 Armlehnen * **..................11 Kopfstütze * ** .................. -
Page 6: Hinweise
Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers sind dabei zu berücksichtigen. Die jeweiligen länderspezifischen Einbauvorschriften sind bei der GRAMMER AG und deren Vertretungen oder beim Fahrzeughersteller zu erhalten. Für den Erhalt Ihrer Gesundheit ist ein stets funktionierender und individuell eingestellter •... - Page 7 Jede Veränderung des Serienzustandes des Fahrersitzes (z.B. durch Nachrüsten von • • • • nicht original Nachrüst- und Ersatzteilen der GRAMMER AG) kann den geprüften Zustand des Fahrersitzes aufheben. Es können Funktionen des Fahrersitzes beeinträchtigt werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede bauliche Veränderung des Fahrersitzes durch die GRAMMER AG freigegeben werden.
-
Page 8: Anschlussdaten
• • • • und Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden. Einzelheiten über die von der GRAMMER AG gewährten Ansprüche finden sich in Ihren • • • • vertraglichen Unterlagen (siehe Rechnung oder Lieferschein). Andere als dort beschriebene Ansprüche können gegenüber der GRAMMER AG nicht geltend gemacht... -
Page 9: Sitzfunktionen Und Bedienung
Sitzfunktionen und Bedienung Gewichtseinstellung Das jeweilige Fahrergewicht muss bei stehendem Fahrzeug und belastetem Fahrersitz durch kurzes Ziehen des Betätigungshebels der automatischen Gewichts- und Höheneinstellung (Pfeil) eingestellt werden. Die Einstellung erfolgt in absolut ruhigem Sitzen. Vor Betätigung der Gewichtseinstellung Stoßdämpfereinstellung auf weich stellen. Um Gesundheitsschäden zu vermeiden, muss vor Inbetriebnahme des Fahrzeuges die individuelle... -
Page 10: Sitztiefeneinstellung
Sitzfunktionen und Bedienung Sitztiefeneinstellung Die Sitztiefe kann individuell angepasst werden. Zum Einstellen der Sitztiefe den rechten Griff nach oben ziehen. Durch gleichzeitiges nach vorn oder hinten Schieben der Sitzfläche wird die gewünschte Position erreicht. Stoßdämpfung Die Dämpfung des Sitzes kann den Fahrbahn- bzw. -
Page 11: Armlehnen
Sitzfunktionen und Bedienung Armlehnen * ** Die Armlehnen können bei Bedarf nach hinten geklappt und in der Höhe individuell angepasst werden. Zur Verstellung der Armlehnenhöhe wird die runde Kappe (Pfeil) aus der Abdeckung herausgehebelt und die dahinter liegende Sechskantmutter (Schlüsselweite 13 mm) gelöst. -
Page 12: Lendenwirbelstütze
Sitzfunktionen und Bedienung Lendenwirbelstütze Durch Betätigung des oberen und unteren Schalters kann die Stärke der Vorwölbung im oberen und unteren Bereich des Rückenpolsters individuell angepasst werden. Dadurch kann sowohl der Sitzkomfort erhöht als auch die Leistungsfähigkeit des Fahrers erhalten werden. Die Vorwölbung der Lendenwirbelstütze wird durch Drücken des jeweiligen Schalters auf "+"... -
Page 13: Längseinstellung
Sitzfunktionen und Bedienung Längseinstellung Durch Betätigen des Verriegelungshebels nach oben wird die Längseinstellung freigegeben. Vorsicht Unfallgefahr! Verriegelungshebel nicht während der Fahrt betätigen. Nach der Einstellung muss der Verriegelungshebel in der gewünschten Position hörbar einrasten. Nach dem Verriegeln darf sich der Fahrersitz nicht mehr in eine andere Position verschieben lassen. -
Page 14: Pflege
Pflege Schmutz kann die Funktion des Fahrersitzes beeinträchtigen. Halten Sie deshalb Ihren Fahrersitz sauber! Polster müssen zur Pflege nicht vom Sitzgestell gelöst und abgenommen werden. Vorsicht Verletzungsgefahr durch Vorschnellen der Rückenlehne! Beim Reinigen des Rücken- lehnenpolsters muss bei Betätigung der Rückenlehnen- einstellung die Rückenlehne mit der Hand abgestützt werden. - Page 17 GRAMMER AG: Seating comfort for high demands! You have acquired a GRAMMER seat. Congratulations! Take your seat please, and enjoy the ultimate in seating comfort and safety. You will be enjoying a driver's seat characterized by user-friendliness and a high degree of adaptability.
- Page 19 Operating Instructions Contents General instructions ..................20 Safety instructions..................20 Connecting data..................22 Guarantee and liability ................22 Seat functions and operation ..............23 Weight adjustment ................23 Height adjustment ................23 Seat pan angle adjustment ..............23 Seat depth adjustment ................ 24 Absorber....................
-
Page 20: General Instructions
The respective national regulations and the vehicle manufacturer’s fitting instructions must be observed. The national fitting regulations can be obtained from GRAMMER AG or from agencies of the company, or from the vehicle manufacturer. A correctly functioning and individually adjusted driver's seat is essential to your health. - Page 21 Any changes to the series standard of the seat (for example fitting parts which are not • • • • original GRAMMER AG parts) may impair the safety standard to which it has been tested. Functions may be impaired, threatening your safety. For this reason, any change in design of the seat must be approved by GRAMMER AG.
-
Page 22: Connecting Data
The driver's seat is not watertight and must be protected against splashes of water! • • • • Any conversion or refitting work on a GRAMMER AG driver's seat must be performed • • • • exclusively in authorized workshops by trained or suitably qualified personnel and in adherence with the applicable operating, maintenance and installation instructions and in compliance with all relevant national regulations. -
Page 23: Seat Functions And Operation
Seat functions and operation Weight adjustment The seat must be adjusted for the driver's weight by briefly pulling the actuator lever of the automatic weight and height adjuster (arrow) with the vehicle at a standstill and the driver sitting on the seat The driver must sit absolutely still during adjustment. -
Page 24: Seat Depth Adjustment
Seat functions and operation Seat depth adjustment The depth of the seat pan can be individually adjusted. To adjust the depth of the seat cushion, pull the right handle upwards. By moving the seat cushion backwards or forwards the desired seating position can be reached. -
Page 25: Armrests
Seat functions and operation Armrests * ** The armrests can be folded up if required and the height individually adjusted. To adjust the armrests for height, separate the round cap (see arrow) from the cover, loosen the hexagon nut (size 13 mm) behind it and adjust the armrests to the desired position (5-steps) and tighten the nut again (25Nm). -
Page 26: Lumbar Support
Seat functions and operation Lumbar support With the upper and lower switch the curvature in the upper and lower area of the backrest upholstery can be individually adjusted. This increases both the seating comfort and the performance of the driver. The lumbar support curvature can be increased pressing "+"... -
Page 27: Fore/Aft Adjustment
Seat functions and operation Fore/aft adjustment The fore/aft adjustment is released by lifting the locking lever. WARNING. Risk of accident! Do not operate the locking lever while driving. After the adjustment, the locking lever must latch into the desired position with an audible click. -
Page 28: Maintenance
Maintenance Dirt can impair the function of the seat, So make sure you keep your seat clean. Upholstery does not need to be removed from the seat frame for cleaning. Caution: take care with the backrest - it may jerk forward and cause injury! When cleaning the backrest cushion, the backrest must be... - Page 31 GRAMMER AG : Siège confort répondant aux exigences les plus élevées ! Vous avez acheté un siège GRAMMER. Félicitations ! Veuillez prendre place et profiter ainsi du confort de l’assise et de la sécurité. Sachez apprécier ce siège de conducteur qui se distingue par sa facilité...
- Page 33 Mode d’emploi Sommaire Instructions ....................34 Instructions de sécurité................34 Données de raccordement ................. 36 Garantie et responsabilité ................36 Fonctions et utilisation du siège..............37 Réglage du poids ................37 Réglage en hauteur de l'assise............37 Réglage en inclinaison de l’assise ............37 Réglage en profondeur de l’assise............
-
Page 34: Instructions
Toute transformation apportée au modèle de série (p. ex. pièces de rééquipement ou • • • • de rechange non originales au lieu de pièces d’origine de GRAMMER AG) peut causer l’annulation de l’état de conformité certifié du siège de conducteur. Ceci pourrait avoir pour conséquence la restriction de certaines fonctions du siège de conducteur qui... - Page 35 élevée. Cet équipement ultérieur devra être effectué conformément aux dispositions et aux directives du pays d’utilisation correspondant et être approuvé par GRAMMER AG. Les ceintures de sécurité doivent impérativement être mises avant la mise en marche • • • •...
-
Page 36: Données De Raccordement
• • • • montage et un maniement incorrect ou une réparation incorrecte du siège. Vous trouverez plus de détails sur les droits accordés par GRAMMER AG dans les • • • • documents contractuels (voir la facture ou le bon de livraison). Tout droit autre que ceux stipulés dans ces documents sera refusée par... -
Page 37: Fonctions Et Utilisation Du Siège
Fonctions et utilisation du siège Réglage du poids Le poids du conducteur doit être réglé lorsque celui-ci est assis sur le siège en tirant brièvement la manette du réglage automatique du poids et de la hauteur (flèche). Ce réglage se fait en position assise sans bouger. -
Page 38: Réglage En Profondeur De L'assise
Fonctions et utilisation du siège Réglage en profondeur de l’assise L’assise peut être réglée individuellement en profondeur. Pour régler la profondeur de l’assise, tirer la poignée droite vers le haut tout en avançant ou en reculant l’assise pour trouver la position souhaitée. -
Page 39: Accoudoirs
Fonctions et utilisation du siège Accoudoirs * ** Vous pouvez, au besoin, faire basculer les accoudoirs vers l'arrière ou régler leur hauteur. Le réglage de la hauteur des accoudoirs s’effectue en ôtant le capuchon sur le côté du siège (flèche) et en dévissant l’écrou hexagonal (clé... -
Page 40: Réglage Lombaire
Fonctions et utilisation du siège Réglage lombaire En actionnant le commutateur supérieur ou inférieur, le support lombaire peut être ajusté individuellement dans la partie supérieure ou inférieure du dossier. Ceci permet d’augmenter aussi bien le confort de l'assise que la liberté de mouvement du conducteur. -
Page 41: Réglage Longitudinal
Fonctions et utilisation du siège Réglage longitudinal Actionner la manette de blocage, soit vers le haut soit de côté pour libérer le réglage longitudinal. Attention ! Risque d’accident ! N’actionnez pas la manette de blocage pendant la conduite. Après avoir effectué le réglage, la manette de blocage doit s’enclencher dans la position souhaitée. -
Page 42: Entretien
Entretien La saleté peut nuire au bon fonctionnement du siège de conducteur. C’est pourquoi, veillez à ce que votre siège soit toujours propre ! Il n’est pas nécessaire de sortir les coussins de la carcasse du siège pour les nettoyer. Attention ! Il y a risque de blessure lorsque le dossier bascule subitement vers l’avant ! - Page 45 GRAMMER AG: Comfort di seduta per massime esigenze! Lei ha acquistato un sedile GRAMMER. Congratulazioni! Si accomodi e provi il comfort del sedile con la massima sicurezza. Goda il piacere di un sedile per conducente, che si distingue per il suo impiego semplice e l'elevata capacità...
- Page 47 Istruzioni per l’uso Indice Avvertenze ....................48 Avvertenze per la sicurezza ................ 48 Dati di connessione..................50 Garanzia e responsabilità ................50 Funzioni del sedile e operazione..............51 Regolazione del peso................51 Regolazione dell'altezza..............51 Regolazione dell’inclinazione del cuscino ........... 51 Regolazione della profondità...
-
Page 48: Avvertenze
Le rispettive prescrizioni di montaggio nazionali possono essere richieste alla ditta GRAMMER AG o alle sue rappresentanze o presso il costruttore del veicolo. Un funzionamento ottimale e una regolazione individuale del sedile del conducente sono • • • •... - Page 49 L'equipaggiamento a posteriori deve essere eseguito osservando le rispettive prescrizioni e direttive nazionali, e deve essere approvato dalla ditta GRAMMER AG. Le cinture di sicurezza montate a posteriori devono essere allacciate prima di mettere in •...
-
Page 50: Dati Di Connessione
(per es., riscaldamento del sedile o climatizzazione del sedile) devono essere richiesti i rispettivi dati elettrici del veicolo riguardo alla tensione, alla protezione e al tipo di connessione alla ditta GRAMMER AG, alle sue rappresentanze oppure presso il costruttore del veicolo. -
Page 51: Funzioni Del Sedile E Operazione
Funzioni del sedile e operazione Regolazione del peso Il rispettivo peso del conducente dovrebbe essere regolato con il sedile del conducente carico, tirando brevemente la leva di azionamento della regolazione automatica del peso e dell'altezza (freccia). La regolazione viene effettuata mentre si sta comodamente seduti. -
Page 52: Regolazione Della Profondità Del Cuscino
Funzioni del sedile e operazione Regolazione della profondità del cuscino La regolazione della profondità può essere regolata individualmente. Per fare questo sollevare il manico destro e nel contempo spostare in avanti o indietro il cuscino fino alla posizione desiderata. Smorzamento Lo smorzamento del sedile si può... -
Page 53: Braccioli
Funzioni del sedile e operazione Braccioli * ** I braccioli possono essere ribaltati, se necessario, all'indietro ed essere portati all'altezza individuale. Per la regolazione dell'altezza dei braccioli rimuovere la calotta rotonda (vedi freccia) dalla copertura e allentare il dado esagonale che si trova là... -
Page 54: Supporto Lombare
Funzioni del sedile e operazione Supporto lombare Azionando l'interruttore superiore e inferiore il grado di bombatura nella parte superiore e inferiore dell'imbottitura dello schienale può essere adattato in modo individuale. Può essere così sia aumentato il comfort del sedile che mantenuta la durata delle prestazioni del conducente. -
Page 55: Regolazione Longitudinale
Funzioni del sedile e operazione Regolazione longitudinale Spostando verso l'alto la leva di bloccaggio si disimpegna la regolazione in lunghezza. Attenzione - Pericolo di Incidente! Non azionare la leva di bloccaggio durante il viaggio. Dopo aver effettuato la regolazione la leva di bloccaggio deve scattare nella posizione desiderata. -
Page 56: Cura
Cura Lo sporco può compromettere il funzionamento del sedile. Mantenete perciò il sedile sempre pulito! Per effettuare la pulizia le imbottiture non devono essere staccate dal telaio del sedile. Pericolo di ferimento dovuto allo scatto in avanti dello schienale! Durante la pulizia dell’imbottitura dello schienale la regolazione dello schienale deve essere azionata solo se lo schienale... - Page 59 GRAMMER: Asientos cómodos para los más exigentes. Ud. ha adquirido un asiento GRAMMER ¡Enhorabuena! Tome asiento y disfrutará de confort y seguridad. Alégrese de disponer de un asiento de conducción caracterizado por un manejo sencillo y por una gran capacidad de adaptación.
- Page 61 Instrucciones de manejo Índice Indicaciones ....................62 Indicaciones de seguridad ................62 Datos de conexión ..................64 Garantía y responsabilidad ................. 64 Funciones y manejo del asiento ..............65 Ajuste del peso..................65 Ajuste de la altura ................65 Regulación de la inclinación del plano del asiento......65 Regulación de la profundidad del plano del asiento ......
-
Page 62: Indicaciones
Deben tenerse en cuenta las disposiciones propias del país, así como las instrucciones de montaje dadas por el fabricante del vehículo. Las normas específicas del país pueden consultarse en la empresa GRAMMER AG o en sus representaciones. Para prevenir daños es imprescindible que el asiento funcione óptimamente y esté... - Page 63 Cualquier modificación del estado de serie del asiento (p. ej. por montaje ulterior de • • • • piezas no originales de GRAMMER AG) puede anular el estado homologado del asiento. Pueden verse perjudicadas funciones de dicho asiento, poniendo en peligro su seguridad.
-
Page 64: Datos De Conexión
Podrá encontrar más detalles acerca de las pretensiones otorgadas por GRAMMER AG • • • • en los documentos contractuales (véase la factura o el albarán). GRAMMER AG sólo se hará cargo de las pretensiones descritas en ese apartado. -
Page 65: Funciones Y Manejo Del Asiento
Funciones y manejo del asiento Ajuste del peso El peso del conductor deberá ajustarse con el conductor sentado en el asiento. Tire brevemente de la palanca de accionamiento del dispositivo automático de ajuste del peso y de la altura (flecha). El ajuste se realiza con un asiento completamente inmóvil. -
Page 66: Regulación De La Profundidad Del Plano Del Asiento
Funciones y manejo del asiento Regulación de la profundidad del plano del asiento La profundidad del plano del asiento puede regularse de forma individual. Para regular la profundidad del asiento, tire hacia arriba la manilla derecha. Empujando al mismo tiempo hacia adelante o hacia atrás el plano del asiento se conseguirá... -
Page 67: Apoyabrazos
Funciones y manejo del asiento Apoyabrazos * ** Los apoyabrazos son plegables hacia arriba y la altura puede regularse individualmente. Para regular la altura de los apoyabrazos, retirar el tapón redondo (flecha), liberar la tuerca hexagonal situada detrás (llave 13 mm). -
Page 68: Soporte Lumbar
Funciones y manejo del asiento Soporte lumbar Accionando el interruptor superior y el inferior, puede adaptarse individualmente la intensidad de la convexidad en la parte superior e inferior del acolchado del respaldo. De este modo, el asiento se puede poner en posición más cómoda, evitando que el conductor se sienta pronto cansado. -
Page 69: Ajuste Longitudinal
Funciones y manejo del asiento Ajuste longitudinal El mecanismo de regulación longitudinal queda libre accionando hacia arriba la palanca de bloqueo. ¡Atención, peligro de accidente! No accionar la palanca de regulación longitudinal durante la marcha. Una vez que se realizado el ajuste, la palanca de bloqueo debe encajar en la posición deseada de forma audible. -
Page 70: Cuidados
Cuidados La suciedad puede perjudicar el funcionamiento del asiento del conducutor. ¡Por lo tanto, mantenga limpio su asiento del conductor! Durante la limpieza, no es necesario aflojar ni retirar el acolchado del bastidor del asiento. ¡Peligro de lesiones al desplazarse bruscamente el casco del respaldo hacia adelante! Al limpiar el acolchado del... - Page 73 GRAMMER: Zitcomfort voor de hoogste eisen! U heeft een stoel van GRAMMER aangeschaft. Gefeliciteerd! Neem a.u.b. plaats en ervaar het zitcomfort en de veiligheid. Beleef plezier aan een chauffeursstoel die wordt gekenmerkt door een eenvoudige bedie- ning en vele aanpassingsmogelijkheden.
- Page 75 Handleiding Inhoudsopgave Instructies ....................76 Veiligheidsvoorschriften ................76 Aansluitgegevens..................78 Garantie en aansprakelijkheid ..............78 Functies en bediening van de stoel ............79 Gewichtsinstelling ................79 Hoogte-instelling ................. 79 Neigingsverstelling van het zitkussen ..........79 Verstelbare diepte van het zitkussen ..........80 Demping....................
-
Page 76: Instructies
Elke verandering aan de fabrieksmatige uitvoering van de chauffeursstoel (bijv. door • • • • het naderhand aanbrengen van niet-originele onderdelen van de firma GRAMMER AG) kan de goedgekeurde staat van de chauffeursstoel tenietdoen. Er kunnen functies van de chauffeursstoel worden beïnvloed die uw veiligheid in gevaar brengen. Daarom moet elke constructieve verandering van de chauffeursstoel door GRAMMER AG worden vrijgegeven. - Page 77 Het naderhand monteren dient aan de landspecifieke voorschriften en richtlijnen te vol- doen en dient bovendien door GRAMMER AG te worden vrijgegeven. Veiligheidsgordels moeten vóór de ingebruikname van het voertuig worden omgedaan. • • • •...
-
Page 78: Aansluitgegevens
Garantie en aansprakelijkheid GRAMMER AG is op geen enkele wijze aansprakelijk voor schade indien de stoelen op • • • • ondeskundige wijze worden gemonteerd, gebruikt en gerepareerd. -
Page 79: Functies En Bediening Van De Stoel
Functies en bediening van de stoel Gewichtsinstelling De stoel dient op het gewicht van de chauffeur te worden ingesteld door kort aan de bedieningshendel van de automatische gewichts- en hoogte-instelling (pijl) te trekken, waarbij het voertuig stil dient te staan en de chauffeursstoel belast dient te zijn. -
Page 80: Verstelbare Diepte Van Het Zitkussen
Functies en bediening van de stoel Verstelbare diepte van het zitkussen De diepte van het zitkussen kan individueel worden aangepast. Trek hiervoor de rechter handgreep naar bo- ven. Schuif terzelfdertijd het zitkussen naar voren of achteren om de gewenste diepte in te stellen. -
Page 81: Armleuningen
Functies en bediening van de stoel Armleuningen * ** De armleuningen kunnen naar achteren worden gekanteld en individueel in hoogte worden versteld. Om de armleuningen in hoogte te verstellen, moet eerst de ronde afdekkap (pijl) worden weggehaald en de zeskantmoer die zich daar- achter bevindt (sleutelmaat 13 mm) worden losgedraaid. -
Page 82: Lendensteun
Functies en bediening van de stoel Lendensteun Druk op de bovenste en onderste schakelaar om de bolling van het bovenste en onderste gedeelte van het rugkussen individueel aan te passen. Hierdoor kan het zitcomfort worden verhoogd en blijven de prestaties van de chauffeur constant. -
Page 83: Lengte-Instelling
Functies en bediening van de stoel Lengte-instelling Door de vergrendelingshendel omhoog te trekken, is het mogelijk om de lengte in te stellen. Opgelet: gevaar voor ongevallen! De vergrendelingshendel mag niet worden bediend tijdens het rijden. Na de instelling moet de hendel hoorbaar in de gewenste stand vergrendelen. -
Page 84: Onderhoud
Onderhoud Vuil kan de werking van de stoel beïnvloeden. Houd uw stoel daarom schoon! De kussens moeten voor de reiniging niet van het frame worden gehaald. Gevaar voor verwondingen door het naar voren schieten van de rugleuning! Bij de reiniging van het rugkus- sen moet de rugleuning met de hand worden tegengehouden als de hendel voor de rugleuning...
