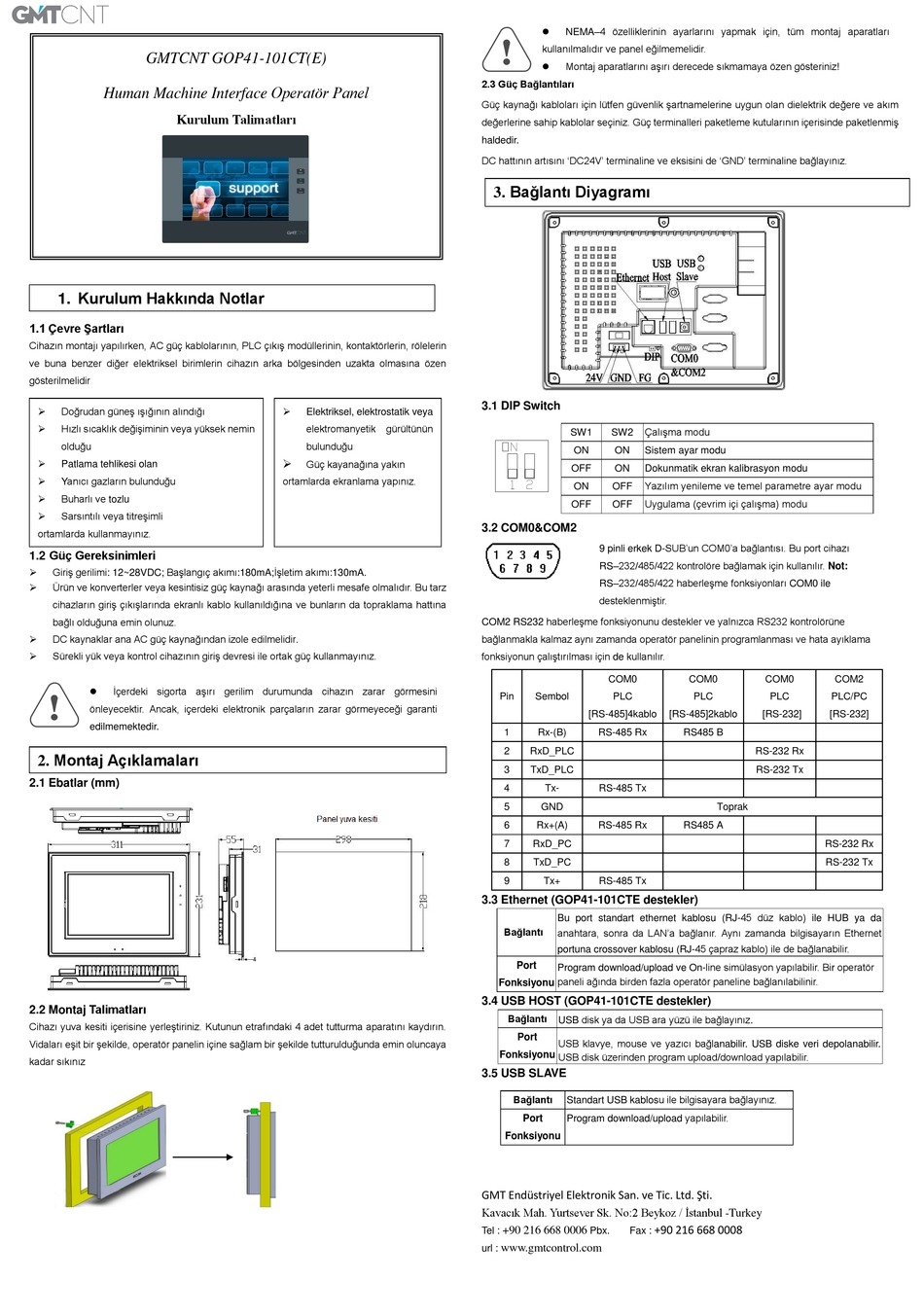

GMTCNT GOP41-101CT Installation Instruction

GMTCNT GOP41-101CT(E)

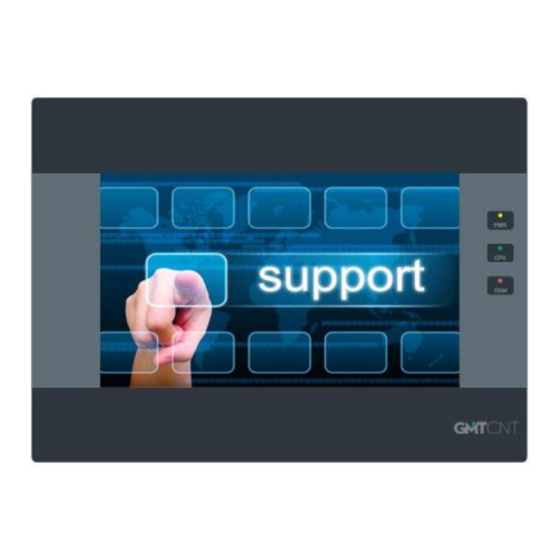

Human Machine Interface Operatör Panel
Kurulum Talimatları
1. Kurulum Hakkında Notlar
1.1 Çevre Şartları
Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modüllerinin, kontaktörlerin, rölelerin
ve buna benzer diğer elektriksel birimlerin cihazın arka bölgesinden uzakta olmasına özen
gösterilmelidir
 Doğrudan güneş ışığının alındığı
 Hızlı sıcaklık değişiminin veya yüksek nemin
olduğu

Patlama tehlikesi olan
 Yanıcı gazların bulunduğu
 Buharlı ve tozlu
 Sarsıntılı veya titreşimli
ortamlarda kullanmayınız.

1.2 Güç Gereksinimleri
 Giriş gerilimi: 12~28VDC; Başlangıç akımı:180mA;İşletim akımı:130mA.
 Ürün ve konverterler veya kesintisiz güç kaynağı arasında yeterli mesafe olmalıdır. Bu tarz
cihazların giriş çıkışlarında ekranlı kablo kullanıldığına ve bunların da topraklama hattına
bağlı olduğuna emin olunuz.
DC kaynaklar ana AC güç kaynağından izole edilmelidir

 Sürekli yük veya kontrol cihazının giriş devresi ile ortak güç kullanmayınız.
 İçerdeki sigorta aşırı gerilim durumunda cihazın zarar görmesini
önleyecektir. Ancak, içerdeki elektronik parçaların zarar görmeyeceği garanti
edilmemektedir.
2. Montaj Açıklamaları
2.1 Ebatlar (mm)
2.2 Montaj Talimatları
Cihazı yuva kesiti içerisine yerleştiriniz. Kutunun etrafındaki 4 adet tutturma aparatını kaydırın.
Vidaları eşit bir şekilde, operatör panelin içine sağlam bir şekilde tutturulduğunda emin oluncaya
kadar sıkınız

Elektriksel, elektrostatik veya
elektromanyetik gürültünün
bulunduğu

Güç kayanağına yakın
ortamlarda ekranlama yapınız.
.
 NEMA–4 özelliklerinin ayarlarını yapmak için, tüm montaj aparatları
kullanılmalıdır ve panel eğilmemelidir.
 Montaj aparatlarını aşırı derecede sıkmamaya özen gösteriniz!
2.3 Güç Bağlantıları
Güç kaynağı kabloları için lütfen güvenlik şartnamelerine uygun olan dielektrik değere ve akım
değerlerine sahip kablolar seçiniz. Güç terminalleri paketleme kutularının içerisinde paketlenmiş
haldedir.
DC hattının artısını 'DC24V' terminaline ve eksisini de 'GND' terminaline bağlayınız.
3. Bağlantı Diyagramı
3.1 DIP Switch
Çalışma modu
SW1 SW2
ON ON Sistem ayar modu
OFF ON Dokunmatik ekran kalibrasyon modu
Yazılım yenileme ve temel parametre ayar modu
ON OFF
Uygulama (çevrim içi çalışma) modu
OFF OFF
3.2 COM0&COM2
9 pinli erkek D-SUB'un COM0'a bağlantısı. Bu port cihazı
RS–232/485/422 kontrolöre bağlamak için kullanılır. Not:
RS–232/485/422 haberleşme fonksiyonları COM0 ile
desteklenmiştir.
COM2 RS232 haberleşme fonksiyonunu destekler ve yalnızca RS232 kontrolörüne
bağlanmakla kalmaz aynı zamanda operatör panelinin programlanması ve hata ayıklama
fonksiyonun çalıştırılması için de kullanılır.
COM0
Pin Sembol PLC
[RS-485]4kablo
1 Rx-(B) RS-485 Rx
2 RxD_PLC
3 TxD_PLC
4 Tx- RS-485 Tx
5 GND
6 Rx+(A) RS-485 Rx
7 RxD_PC
8 TxD_PC
9 Tx+ RS-485 Tx
3.3 Ethernet (GOP41-101CTE destekler)
Bu port standart ethernet kablosu (RJ-45 düz kablo) ile HUB ya da
Bağlantı
anahtara, sonra da LAN'a bağlanır. Aynı zamanda bilgisayarın Ethernet
portuna crossover kablosu (RJ-45 çapraz kablo) ile de bağlanabilir.
Port
Program download/upload ve On-line simülasyon yapılabilir. Bir operatör
paneli ağında birden fazla operatör paneline bağlanılabilinir.
Fonksiyonu
3.4 USB HOST (GOP41-101CTE destekler)
Bağlantı
USB disk ya da USB ara yüzü ile bağlayınız.
Port
USB klavye, mouse ve yazıcı bağlanabilir. USB diske veri depolanabilir.
Fonksiyonu
USB disk üzerinden program upload/download yapılabilir.
3.5 USB SLAVE
Bağlantı Standart USB kablosu ile bilgisayara bağlayınız.
Program download/upload yapılabilir.
Port
Fonksiyonu
GMT Endüstriyel Elektronik San. ve Tic. Ltd. Şti.
Kavacık Mah. Yurtsever Sk. No:2 Beykoz / İstanbul -Turkey
+90 216 668 0008
Tel : +90 216 668 0006 Pbx. Fax :
url : www.gmtcontrol.com
COM0 COM0 COM2
PLC PLC PLC/PC
[RS-485]2kablo [RS-232] [RS-232]
RS485 B
RS-232 Rx
RS-232 Tx
Toprak
RS485 A
RS-232 Rx
RS-232 Tx
