STARLANE BMW S1000RR Installation And Instruction Manual

Posizionamento
Il ricevitore GPS deve essere fissato sul veicolo con lo specifico sistema adesivo Dual Lock fornito in dotazione, è importante fissarlo
con l'etichetta del codice rivolta verso l'alto in modo che l'antenna interna abbia la massima visibilità verso il cielo, è quindi
necessario evitare, o ridurre al minimo, le parti del veicolo che possano schermare il ricevitore nella visibilità verso l'alto, può essere
installato in una zona abbastanza aperta del cupolino o sulla piastra della forcella.
su piste molto strette (tipicamente piste da Kart o Motocross) dove c'è un controrettilineo che passa vicino al rettilineo principale ma
in senso opposto; nei normali circuiti da velocità è possibile eseguire anche l'impostazione da fermo.
Quando viene acquisito il traguardo il LED lampeggia velocemente, il lampeggio veloce indica che il traguardo impostato si trova
entro un raggio di 5 Km.
Il Ricevitore GPS mantiene in memoria le ultime coordinate del traguardo utilizzate anche se viene disalimentato, sarà pertanto
necessario impostare un nuovo traguardo solo quando si cambia circuito.
Attenzione: alla prima riaccensione dopo uno spostamento di diversi chilometri il ricevitore può impiegare anche alcuni minuti (5-6)
per acquisire i satelliti e indicare il LED lampeggiante. All'accensione è sempre consigliato posizionare il veicolo in una zona
scoperta dove abbia visibilità del cielo per consentire la più rapida acquisizione del segnale GPS .
Nota:
Perché i tempi rilevati siano visualizzati sul cruscotto è necessario attivare le funzioni di Cronometro seguendo la documentazione
originale BMW.
Funzionamento dei LED
LED ROSSO ACCESO FISSO: Ricevitore in ricerca dei satelliti
LED ROSSO LAMPEGGIO LENTO: Satelliti correttamente acquisiti, è possibile premere il pulsante sul traguardo per impostare la
LED ROSSO LAMPEGGIO RAPIDO: Satelliti in vista e traguardo impostato entro un raggio di 5Km, il sistema è in grado di rilevare il
Note
a- Il sistema è resistente all'acqua.
b- Non è omologato per uso stradale.
Starlane s.r.l. Via Madonna delle Rose, 70 - 24061 Albano S. Alessandro (BG) - Italia
Collegamento
Rimuovere il fianco destro della carenatura e collegare il RICEVITORE GPS al
connettore a 3 vie protetto da un tappo che si trova dietro il cannotto di sterzo
sul lato destro del telaio.
Funzionamento e impostazione
Quando viene alimentato il ricevitore avvia la ricerca dei satelliti visibili, durante
tale fase il LED ROSSO è acceso fisso, quando viene rilevato un numero
sufficiente di satelliti il LED lampeggia lentamente; a questo punto è possibile
inserire le coordinate del traguardo semplicemente premendo il pulsante vicino
al LED quando ci si trova sul traguardo della pista, tale operazione può essere
effettuata sia da fermo che in corsa, se viene effettuata in corsa, il sistema
acquisisce anche il senso di marcia ed evita che vengano rilevati falsi traguardi
fine giro.
passaggio sul traguardo impostato.
Eventuali aggiornamenti al presente manuale sono disponibili sul sito

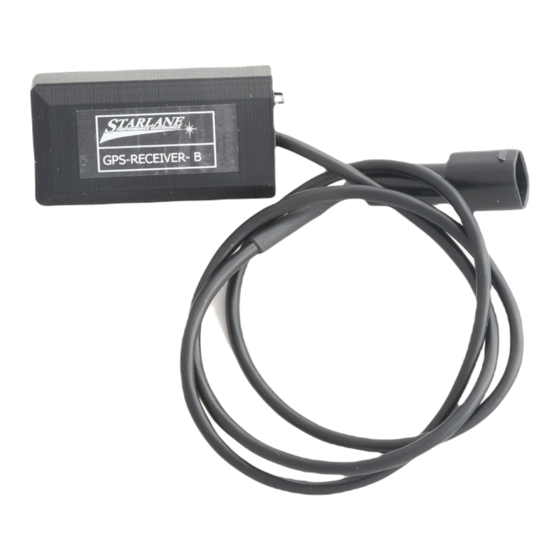

RICEVITORE GPS- BMW S1000RR
Questo prodotto è coperto da 24 mesi di garanzia sui difetti di fabbricazione.
e-mail: sales@starlane.com
Manuale d'installazione e uso.
www.starlane.com
