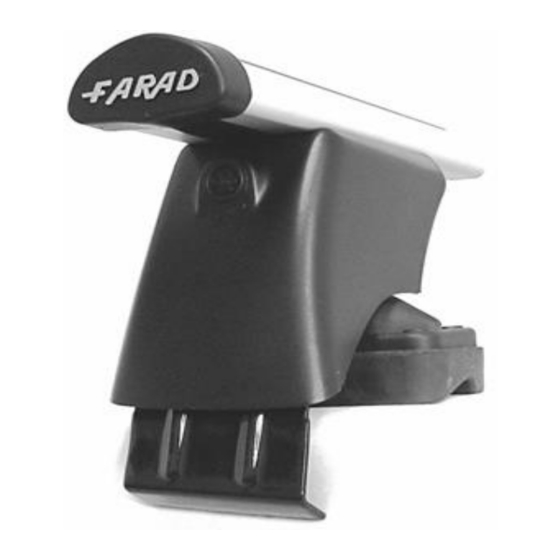

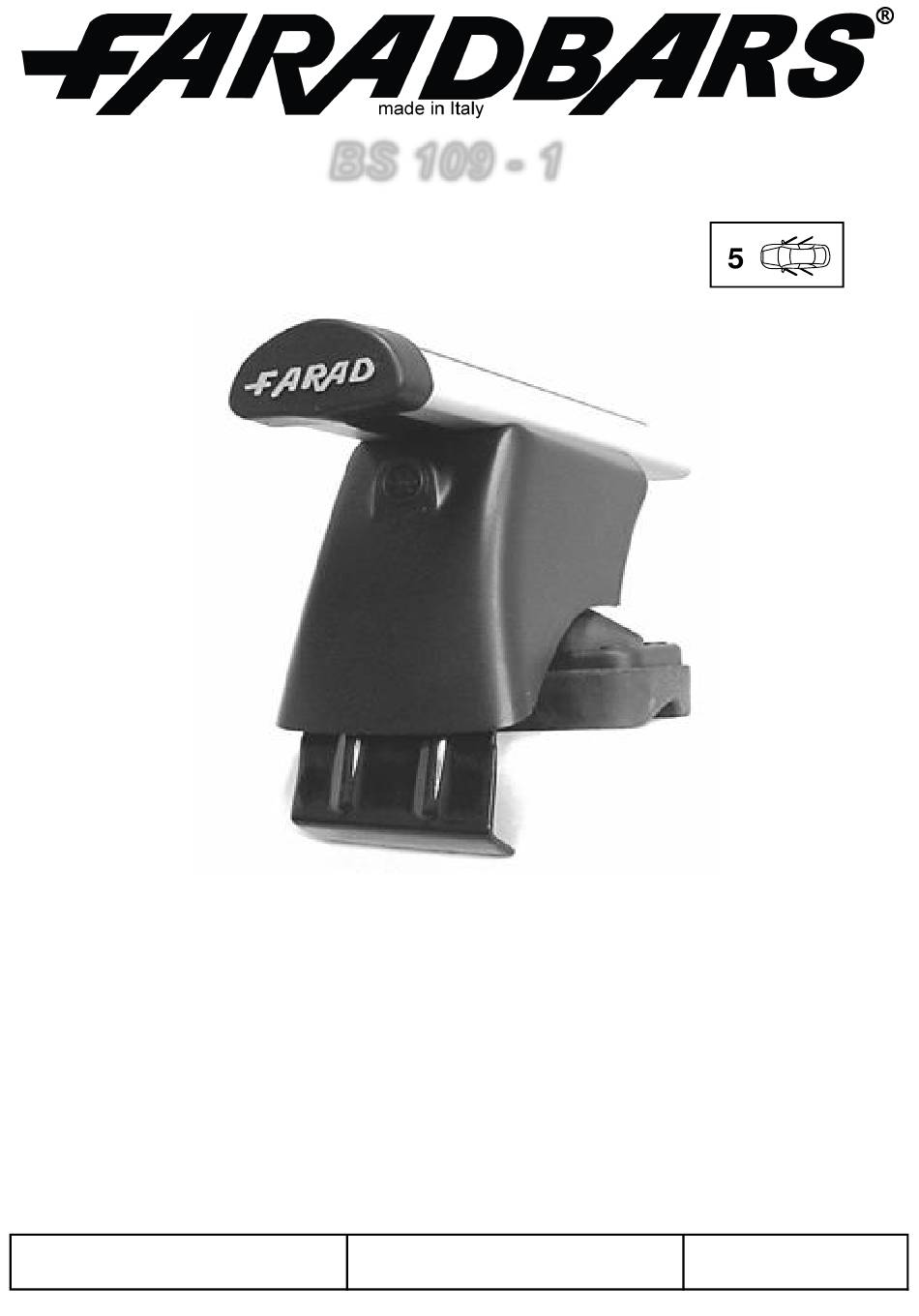

- Page 1 BS 109 - 1 VW GOLF 7 2012 > Istruzioni di montaggio Instructions de montage Instrukcje wbudowania Einbauanleitung Fitting instructions Instrucciones de montaje Inbouwhandleiding Montageanvisnin 1 / 20 REV 001 02/04/2015...
- Page 2 KIT BS Nr 2 Nr 2 Nr 2 Nr 1 Nr 1 KIT ALU Nr 2 Nr 2 2 / 20 REV 001 02/04/2015...
- Page 3 4 Nm Max. 80 Km/h Max. 130 Km/h Max. 80 Km/h 3 / 20 REV 001 02/04/2015...
- Page 4 KG ? vérifier le chargement manuel Controllare carico del tetto du toit de la voiture sul manuale dell'auto Sprawdź ładowność dachu überprüfen Sie die manuelle w instrukcji Beladung der Autodach Check roof load capacity in comprobar la carga manual car instruction del techo del coche kontrollera manuell inläggning check de handleiding belasting van...
- Page 5 5 / 20 REV 001 02/04/2015...
- Page 6 Montaggio Barra Anteriore Fixation Barre Avant Montaż Bagażnika Bazowego Tylnego Fitting Front Roof Bar Montage Vorderes Dachträgers Montage Voorste Dakdrager Montering Av Främre Lasthållaren Fijación Barra Frontal 6 / 20 REV 001 02/04/2015...
- Page 7 7 / 20 REV 001 02/04/2015...
- Page 8 GOLF VII 2012 > R= 48 1020 DAVANTI DAVANTI DAVANTI DAVANTI 8 / 20 REV 001 02/04/2015...
- Page 9 GOLF VII 2012 > X=315 9 / 20 REV 001 02/04/2015...
- Page 10 4 Nm 100% 100% Alternare il fissaggio delle viti Serrer alternativement chaque cÔté Śruby dokręcaj naprzemiennie Die Schrauben abwechselnd anziehen Apretar alternativamente Tighten alternately Dra åt växelvis Afwisselend aan de linker- en de rechterkant aandraaien 10 / 20 REV 001 02/04/2015...
- Page 11 11 / 20 REV 001 02/04/2015...
- Page 12 CONTROLLARE PERIODICAMENTE IL FISSAGGIO DELLE VITI OKRESOWO SPRAWDZAJ MOCOWANIE ŚRUB CHECK THE SCREW FASTENING PERIODICALLY REGELMÄSSIG ÜBERPRÜFEN DIE BEFESTIGUNG DER SCHRAUBEN REGELBUNDET KONTROLLERA OM FASTSTÄLLANDE AV SKRUVARNA VERIFIEZ LA FIXATION DES VIS PERIODIQUEMENT 12 / 20 REV 001 02/04/2015...
- Page 13 Fixation Barre Arriere Montaggio barra posteriore Montaż Bagażnika Bazowego Przedniego Fitting Rear Roof Bar Fijación Barra Trasera Montering Främre Lasthållaren Montage Achterste Dakdrager Montage Heckdachträgers 13 / 20 REV 001 02/04/2015...
- Page 14 14 / 20 REV 001 02/04/2015...
- Page 15 POSTERIORE POSTERIORE POSTERIORE POSTERIORE POSTERIORE POSTERIORE GOLF VII 2012 > R= 33 15 / 20 REV 001 02/04/2015...
- Page 16 GOLF VII 2012 > Y= 425 4 Nm 16 / 20 REV 001 02/04/2015...
- Page 17 100% 100% Alternare il fissaggio delle viti Serrer alternativement chaque cÔté Śruby dokręcaj naprzemiennie Die Schrauben abwechselnd anziehen Apretar alternativamente Tighten alternately Dra åt växelvis Afwisselend aan de linker- en de rechterkant aandraaien 17 / 20 REV 001 02/04/2015...
- Page 18 18 / 20 REV 001 02/04/2015...
- Page 19 CONTROLLARE PERIODICAMENTE IL FISSAGGIO DELLE VITI OKRESOWO SPRAWDZAJ MOCOWANIE ŚRUB CHECK THE SCREW FASTENING PERIODICALLY REGELMÄSSIG ÜBERPRÜFEN DIE BEFESTIGUNG DER SCHRAUBEN REGELBUNDET KONTROLLERA OM FASTSTÄLLANDE AV SKRUVARNA VERIFIEZ LA FIXATION DES VIS PERIODIQUEMENT 19 / 20 REV 001 02/04/2015...
- Page 20 RICAMBI - SPARE PARTS PIEDE GIREVOLE PIEDE FISSO SUPPORTO CENTRALE SUPPORTO BARRA 90341 / 2 90341 / 15 90341 / 1 90341 / 5 SOTTO PIEDE SP01 SOTTO PIEDE SP03 SOTTO PIEDE SP04 SOTTO PIEDE SP07 SOTTO PIEDE SP08 90341 / 3 90341 / 16 90341 / 13 90341 / 11...
