MKU 57 G4 - 6 cm Transverter
16.04.2019
MKU 57 G4
Handbuch
Manual
shop.kuhne-electronic.de
Kuhne electronic GmbH
Scheibenacker 3
95180 Berg – Germany
Seite / page 1
Telefon: +49 (0) 9293 / 800640
E-Mail: info@kuhne-electronic.de
Solutions for the wireless world
Advertisement
Summary of Contents for Kuhne electronic MKU 57 G4

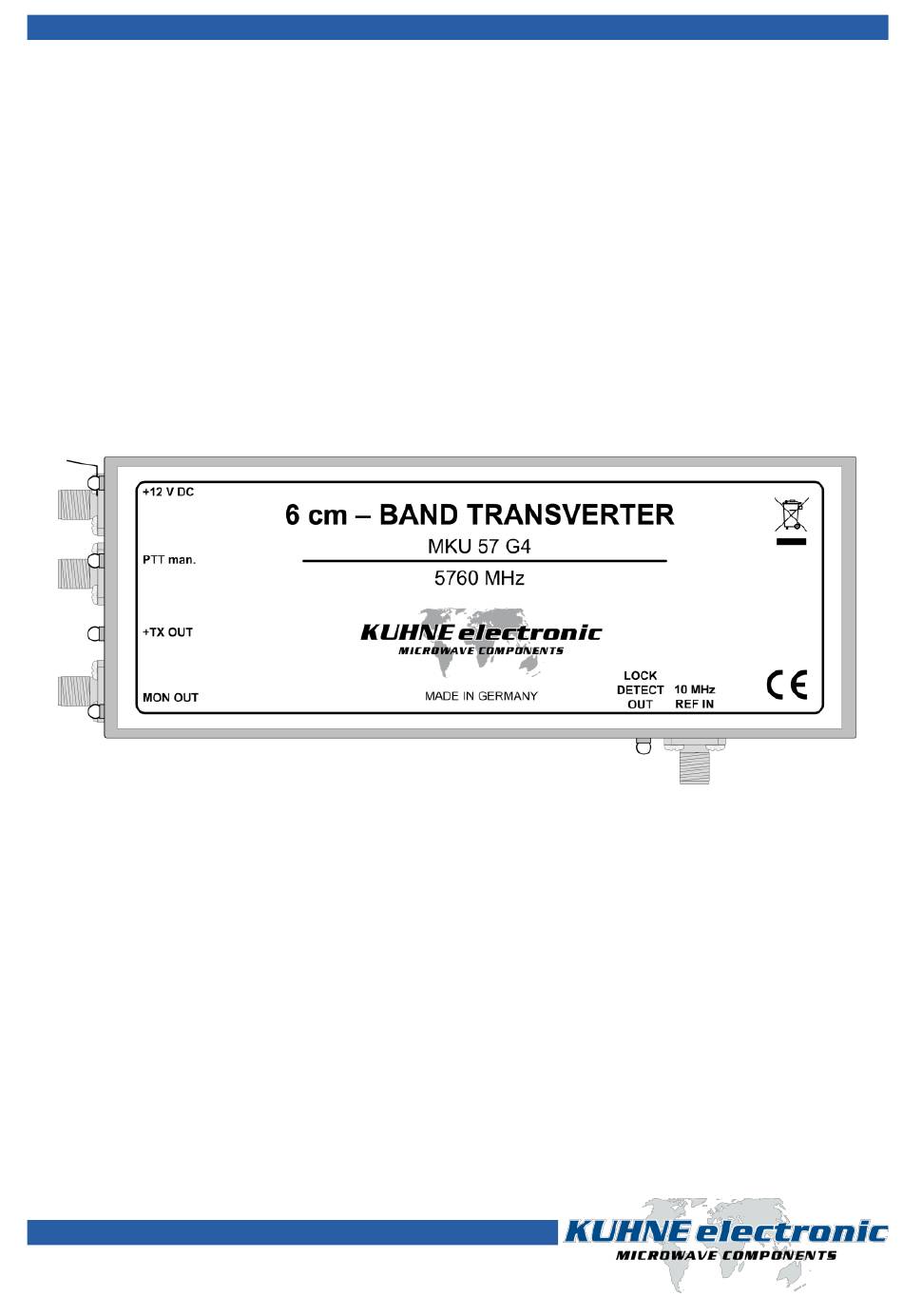

- Page 1 MKU 57 G4 - 6 cm Transverter 16.04.2019 MKU 57 G4 Handbuch Manual shop.kuhne-electronic.de Seite / page 1 Kuhne electronic GmbH Scheibenacker 3 Telefon: +49 (0) 9293 / 800640 95180 Berg – Germany E-Mail: info@kuhne-electronic.de Solutions for the wireless world...
- Page 2 MKU 57 G4 - 6 cm Transverter Technische Daten / Specification HF Frequenzbereich 5760 … 5762 MHz ZF Frequenzbereiche 144 … 146 MHz, 146 … 148 MHz, 432 … 434 MHz, 434 … 436 MHz ZF Eingangsleistung 0,5 … 5 W, einstellbar RX Verstärkung...
- Page 3 MKU 57 G4 - 6 cm Transverter Technische Daten / Specification RF frequency range 5760 … 5762 MHz IF frequency ranges 144 … 146 MHz, 146 … 148 MHz, 432 … 434 MHz, 434 … 436 MHz IF input power 0,5 …...
- Page 4 MKU 57 G4 - 6 cm Transverter Anschlüsse / Connectors EXT. 10 MHz JP 3 REF. IN 2 … 10 mW JP 2 LOCK DETECT JP 1 TX-Verstärkung TX gain RX-Verstärkung RX gain +12 V DC man. shop.kuhne-electronic.de Seite / page 4...
- Page 5 MKU 57 G4 - 6 cm Transverter Anschlüsse / Connectors LO Abstimmung LO adjust shop.kuhne-electronic.de Seite / page 5 Kuhne electronic GmbH Scheibenacker 3 Telefon: +49 (0) 9293 / 800640 95180 Berg – Germany E-Mail: info@kuhne-electronic.de Solutions for the wireless world...
- Page 6 MKU 57 G4 - 6 cm Transverter Pinbeschreibung / PIN description Gehäuse / Case Masse / ground +12V DC +12 ... +14 V DC Versorgungsspannungseingang +12 ... +14 V DC. Power supply input +12 … +14 V DC . +TX OUT Schaltausgang / switched output Der Anschlusspin „+TX OUT“...
- Page 7 MKU 57 G4 - 6 cm Transverter Pinbeschreibung / PIN description JP 1, JP 2, JP 3 - LO / IF config LO / ZF Einstellungen / LO / IF config Die Jumper JP 1 bis JP 3 sind zur Wahl der Oszillatorfrequenz und somit zur Wahl des ZF-Bereichs des Transverters.
- Page 8 MKU 57 G4 - 6 cm Transverter Pinbeschreibung / PIN description + 12 … 28 V FUSE to coaxial relay + 12 V Sequence Controller coaxial relay FUSE + 12 V for TX antenna MKU Transverter FUSE + 12 V 144 MHz (432 MHz) e.g.
- Page 9 MKU 57 G4 - 6 cm Transverter Sende - Empfangsumschaltung / RX-TX switching Um DB6NT - Mikrowellentransverter vom Empfang (RX) auf Senden (TX) umzuschalten, sind zwei Möglichkeiten vorgesehen: Zum Einen besitzen die Transverter einen PTT - Anschluss, der bei Sendebetrieb über einen Kontakt nach Masse zu schalten ist.
- Page 10 MKU 57 G4 - 6 cm Transverter 10 MHz Referenzeingang /10 MHz reference input Es besteht die Möglichkeit den Transverter an ein 10 MHz Frequenznormal (Referenzfrequenz) anzuschließen. Wird eine externe 10 MHz-Quelle angeschlossen, so wird automatisch auf PLL-Betrieb umgeschaltet. Die Frequenzstabilität ist nun von der Referenzfrequenz abhängig.
- Page 11 MKU 57 G4 - 6 cm Transverter Blockdiagramm / Blockdiagram shop.kuhne-electronic.de Seite / page 11 Kuhne electronic GmbH Scheibenacker 3 Telefon: +49 (0) 9293 / 800640 95180 Berg – Germany E-Mail: info@kuhne-electronic.de Solutions for the wireless world...
- Page 12 MKU 57 G4 - 6 cm Transverter Schaltplan / schematic shop.kuhne-electronic.de Seite / page 12 Kuhne electronic GmbH Scheibenacker 3 Telefon: +49 (0) 9293 / 800640 95180 Berg – Germany E-Mail: info@kuhne-electronic.de Solutions for the wireless world...
- Page 13 MKU 57 G4 - 6 cm Transverter Schaltplan / schematic shop.kuhne-electronic.de Seite / page 13 Kuhne electronic GmbH Scheibenacker 3 Telefon: +49 (0) 9293 / 800640 95180 Berg – Germany E-Mail: info@kuhne-electronic.de Solutions for the wireless world...
- Page 14 MKU 57 G4 - 6 cm Transverter Transverterkonfigurationen / transverter configurations 1. Version antenna 12 V for TX MKU 57 G4 coaxial relay Output power: typ. 0.25 W Transceiver +12 V DC Noise figure: typ. 1.0 dB NF max. 5 W...
- Page 15 MKU 57 G4 - 6 cm Transverter Transverterkonfigurationen / transverter configurations Sequence Controller +12 … 24 V DC 4. Version SEQ 4 +12 V FUSE antenna 12 V for TX MKU LNA 571 A MKU 57 G4 coaxial relay MKU PA 6CM -...
- Page 16 MKU 57 G4 - 6 cm Transverter Hinweise / hints Als 10 MHz Quelle empfehlen wir zum Beispiel den GPS-stabilisierten Oszillator von James Miller, G3RUH oder das 10 MHz-GPS- Frequenznormal von ID Elektronik, DK2DB - GPS-stabilisierter 10 MHz Oszillator (James Miller, G3RUH)
