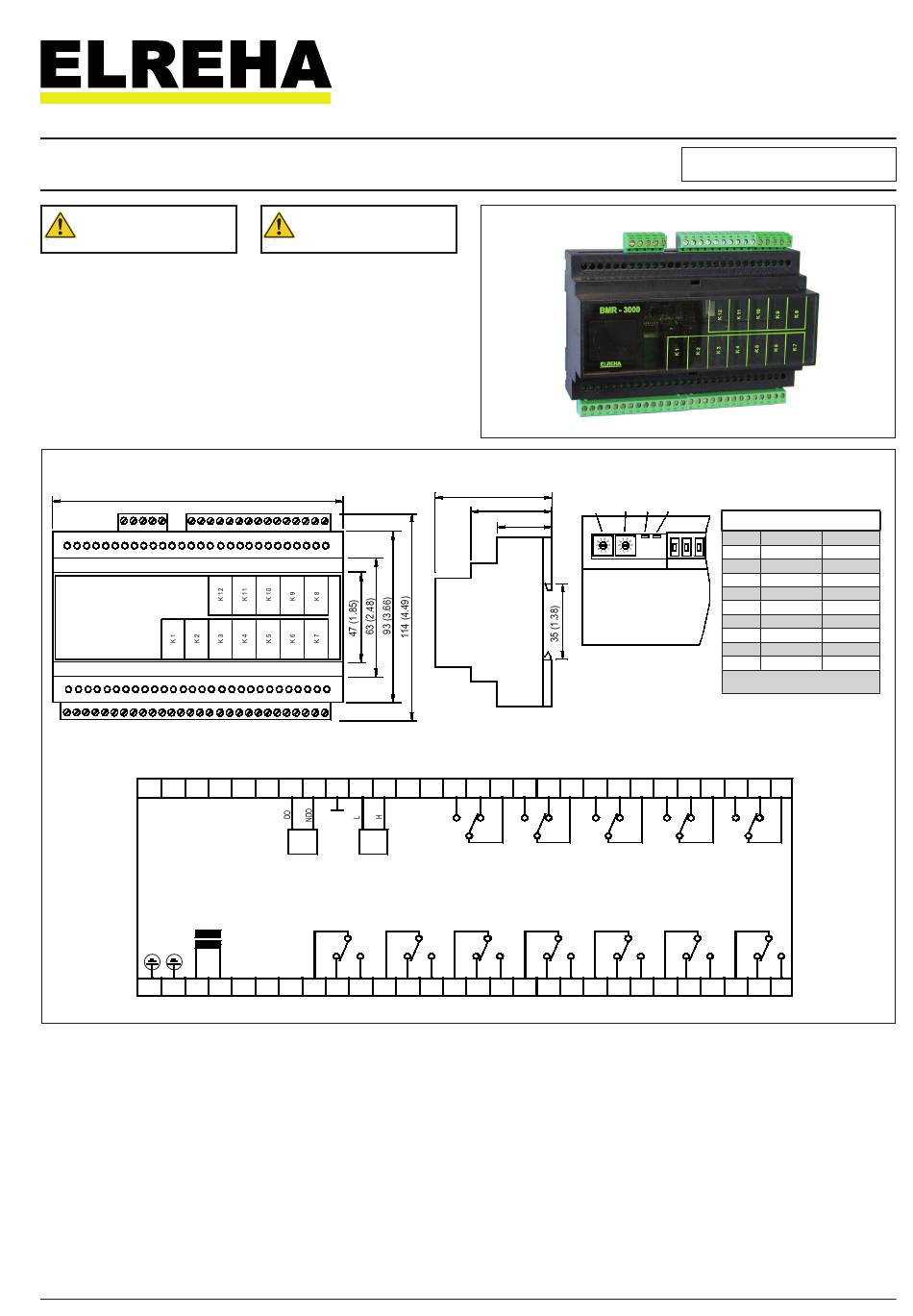

ELREHA BMR 3001 Brief Instructions

ELEKTRONISCHE REGELUNGEN GMBH
Kurzanleitung
Brief Instruction
Bitte Sicherheits-
hinweise beachten!
Allgemein

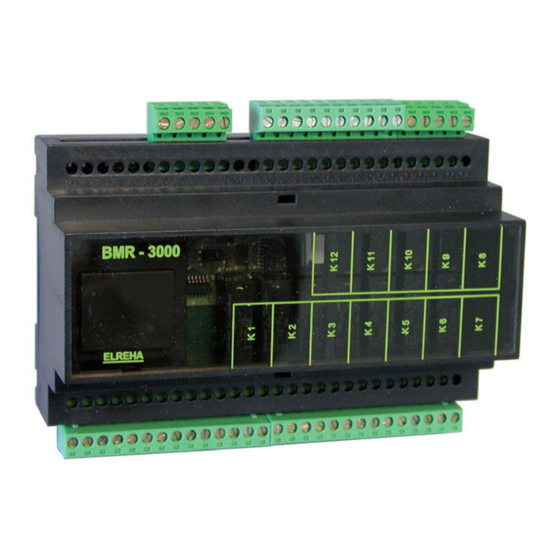

Die Erweiterungsmodule (I/O-Mo-
dule) im Normschienengehäuse der
Serie BMR dienen zur Steuerung
von Anlagenkomponenten oder der
Weitergabe von Störmeldungen. Die
Module werden über einen Datenbus
mit einer zentralen Steuerung (z.B.
dem VPR 5140) vernetzt und von
dort aus gesteuert. Alle elektrischen
Verbindungen sind steckbar.
Abmessungen / Dimensions
1 53 (6 .0 2 )
B M R - 3 0 0 0
E L R E H A
Elektrische Anschlüsse / Electrical Connection
adr adr LED LED
SW 2 SW 1 ??? ???
B M R 3 0 0 1
PE Netz
mains
L
N
1 2 3
Busanbindung / Adresseinstellung
Das BMR wird über den RS-485-Anschluß mit dem ICOM-Datenbus der
Zentraleinheit verbunden. Das Modul erhält eine individuelle Adresse, die
an der Oberseite des Gehäuses mittels zweier Rastschalter eingestellt wird.
Die rote Status-LED "Netz" zeigt den Betriebszustand des Moduls, die LED
"Com" eine Kommunikation mit der Zentraleinheit an.
Schaltzustände
Der Schaltzustand jedes Relais wird mit je einer LED angezeigt (LED an =
Relais angezogen), die durch die transparente Abdeckung scheint.
Technische Daten
Betriebsspannung / Leistungsaufnahme ..................230V 50Hz / max. 9 VA
Umgebungstemperatur ...............................................0...+50°C (32...122°F)
Max. Luftfeuchte ............................................. 85% r.F., nicht kondensierend
Schaltausgänge ............ 12x Wechsler, potentialfrei, 8A cos phi=1/250V AC
Schaltzustandsanzeige ........................................................................... LED
Schnittstelle ............................................................................ RS 485 (ICOM)
Gehäuse ........................ Kunststoffgehäuse mit Klarsichtabdeckung, IP 30
D-68766 Hockenheim
Schwetzinger Str. 103
I/O Module BMR 3001
Please always note
Safety Instructions!

Brief Description

The I/O-Modules of the series BMR
for DIN-rail mounting are able to
control plant components or to for-
ward error messages. The modules
are connected to a Central Unit via
databus (e.g. to the VPR 5140).
All terminals are pluggable for easy

electrical connection.

3 5 3 6 3 7 3 8 3 9
R S
C A N
485
Relay 1
4 5 6 7 8 9 1 0
1 1
5 9 (2.32 )
3 9 (1.54 )
2 6 (1.02 )
Maße in mm,
(Maße in Klammern: Inches)
Dimensions in mm,
(in brackets = inches)
4 2 4 3 4 4 4 5 4 6 4 7
Relay 12 Relay 11
Relay 2 Relay 3 Relay 4
1 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9
Databus Connection / Address Setting
The BMR is connected to the ICOM-databus of the central unit by its RS-485-
interface. The module gets an individual address, which can be set by two
incremental switches at the upper side of the housing. The red LED "Mains"
indicates the readiness for operation, the LED "Com" indicates communication
with the central unit.

Switching States

The status of each relay is indicated by a LED (LED on = relay activated),
which is visible through the transparent cover.

Technical Data

Supply Voltage / Power Consumption ..................... 230V 50Hz / max. 9 VA
Ambient Temperature ..................................................0...+50°C (32...122°F)
Max. Ambient Humidity ..........................................85% r.h., not condensing
Switching Outputs ............ 12x SPDT, potential free, 8A cos phi=1/250V AC
Relay Indicators ....................................................................................... LED
Interface ................................................................................. RS 485 (ICOM)
Housing .....................................................ABS with transparent cover, IP 30
Telefon 0 62 05 / 2009-0
Telefax 0 62 05 / 2009-39
email sales@elreha.de
internet www.elreha.de
No. 5311256-00/04
Adress-Schalter / Position of address switches
adr adr LED LED
SW2 SW1 Netz com
mains
Setting an databus-address
0
1
2
3
4
etc...
10
11
12
and so on. The highest
usable address is '77'.
4 8 4 9 5 0 5 1 5 2 5 3 5 4
Relay 10 Relay 9 Relay 8
Relay 5 Relay 6 Relay 7
2 0 2 1 2 2
2 3 2 4 2 5 2 6 2 7
2
adrSW 2 adrSW 1
0 0
0 1
0 2
0 3
0 4
1 0
1 1
1 2
5 5 5 6
2 8
