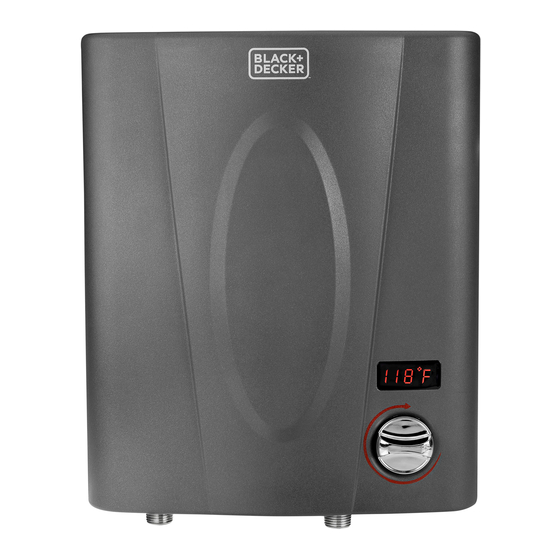

Black+Decker BD-07-DWH Instruction Manual

Electric tankless water heaters
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Electric Tankless Water Heaters
Models
BD-07-DWH, BD-11-DWH
www.bdwaterheaters.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BD-07-DWH and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Black+Decker BD-07-DWH

Summary of Contents for Black+Decker BD-07-DWH

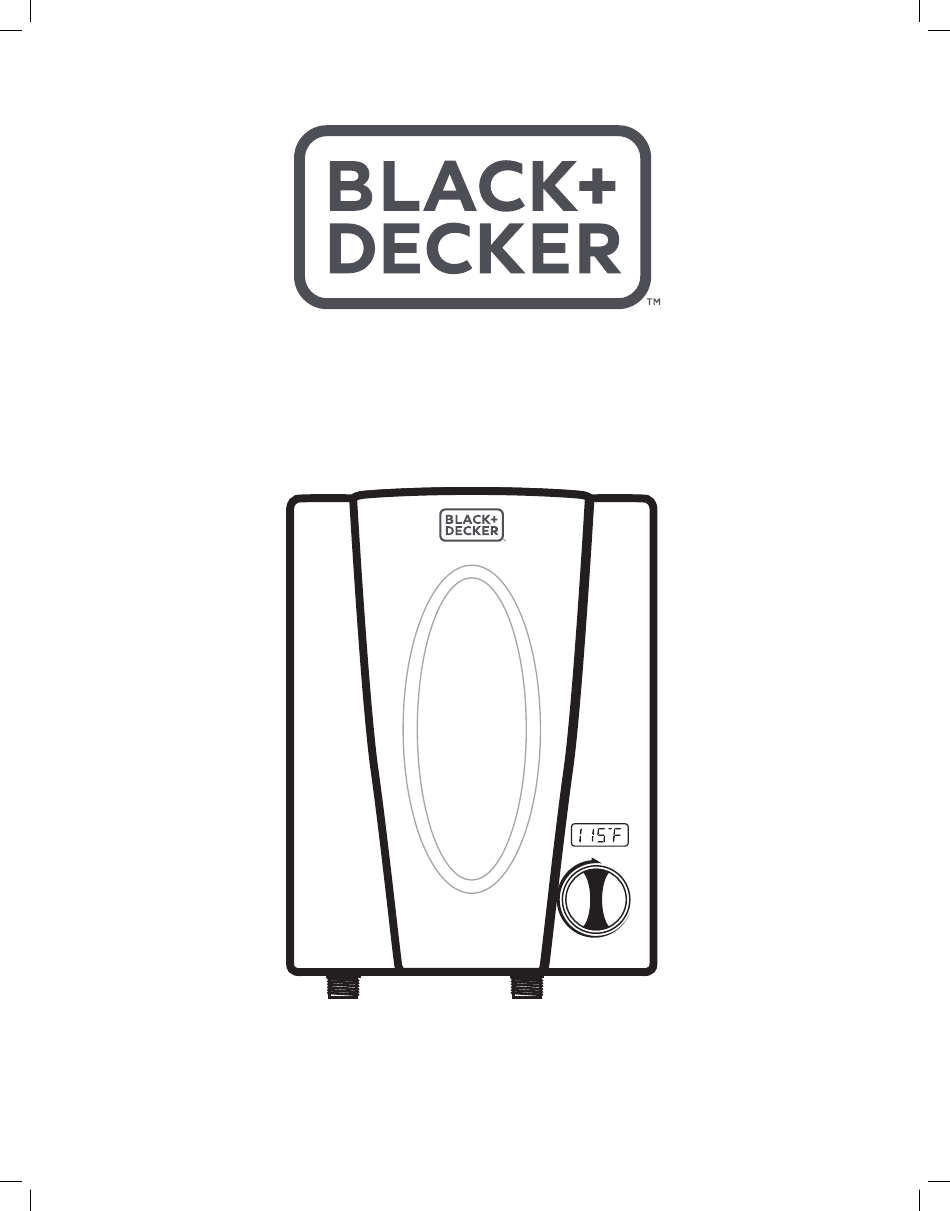

  • Page 1 Electric Tankless Water Heaters Models BD-07-DWH, BD-11-DWH www.bdwaterheaters.com...
  • Page 2 Important Safety Guideline THIS INSTRUCTION MANUAL SHOULD BE SAVED FOR FUTURE REFERENCE. Definitions: Safety Alert Symbols and Words This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk of personal injury or property damage. DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

  • Page 3: Table Of Contents

    Table of Contents 1. Safety Guidelines ------------------------------------------------------------------------------------04 2. About Your Black+ Decker Electric Tankless Water Heater ---------------------------------04-05 3. Selecting an Installation location -------------------------------------------------------------------05 4. Mounting Your Water Heater -------------------------------------------------------------------06-07 5. Plumbing Requirements and Precautions -----------------------------------------------------07-08 6. Plumbing Installation --------------------------------------------------------------------------------08 7. Electrical Requirements and Precautions ---------------------------------------------------------09 8.

  • Page 4: Safety Guidelines

    1. Safety Guidelines Please read this manual thoroughly before installing & using the instant water heater. Failure to comply with the safety, installation or operating instructions will void the product warranty. Manufacturer and distributor of the product will not be liable for any damage or injury caused by the failure to comply with the installation and operating instructions specified in this manual or the improper use of the product.

  • Page 5: Selecting An Installation Location

    Item # Unit dimensions (inches) Weight (lbs) Connections BD-07-DWH 11.43 x 4.92 x 14.18 7.17 1/2” BD-11-DWH 11.43 x 4.92 x 14.18...

  • Page 6: Mounting Your Water Heater

    4. Mounting Your Water Heater Your tankless water heater should be secured to a solid mounting surface with four screws, (minimum 1” (25.4mm) long). Ensure that the unit is level before fastening the screws in place. The unit must be installed in an upright position with the water inlet and outlet at the bottom of the unit.

  • Page 7: Plumbing Requirements And Precautions

    Recommended clearances: 12” (304.8mm) above and below the heater 6” (152.4mm) in front of and to the sides of the heater CAUTION: Please keep any flammable materials at least 24” (609.6mm) away from the water heater and hot water outlet pipe. 5.

  • Page 8: Plumbing Installation

    • We recommend the installation of a manual shut-off valve (ball valve) on the inlet and outlet of the water heater to create a convenient shut-off point if future maintenance or servicing is required. Before connecting the pipes to the water heater, it is highly essential to flush the lines to eliminate all the plumbing paste or residue in the lines caused by any welding or soldering.

  • Page 9: Electrical Requirements And Precautions

    7. Electrical Requirements and Precautions Manufacturer recommends that this product be installed in accordance with all applicable national, state, provincial, and local electrical codes. Consult a qualified and licensed electrician if you have questions or are unsure about anything relating to codes for this product. The heater must be connected to a dedicated circuit breaker on the main electrical panel.

  • Page 10: Electrical Installation

    8. Electrical Installation STEP 1: Take the wire pair and connect to the breaker (see wiring diagram). Be sure that the breaker is connected to one black wire and one red wire. Be sure the power to the unit is shut off using the dedicated circuit breakers in the main electrical panel.
  • Page 11 Electrical Specifications by Heater Input Item # Required Breaker Req. Wire Size Amps BD-07-DWH 29.1 1 x 30A Double Pole 1x10/2 AWG with Ground BD-11-DWH 45.8 1 x 50A Double Pole 1x6/2 AWG with Ground Power Rates Item # 240V...

  • Page 12: Flow Rate

    INLET GROUND WATER TEMP Item # 30°F 40°F 50°F 60°F 70°F BD-07-DWH 0.95 BD-11-DWH 11kW 1.53 Based on 105°F Output Water Temp 10. Operation Guide Operating your new tankless water heater is similar to using any traditional water heating system.

  • Page 13: Care And Maintenance

    deny any warranty claim regarding damage suffered due to use in water conditions that are not in accordance with the table below. The water must be treated, and the heater flushed regularly when this product is installed in an area that is known to have hard water that causes scale build- up to prevent damage to the heat exchanger and heating elements.

  • Page 14: User Interface/Controls

    minutes to purge any air from the heater and water lines. This step must be performed before turning on power to the heater. Failure to complete this step may cause permanent damage to the heating elements. 4. Reconnect power to the unit at the circuit breaker on the main electrical panel. Press and switch the ON position.
  • Page 15 Starting the system for the first time 1. Turn the temperature knob clockwise for the heater to activate and display outlet temperature. 2. With the water running through the unit, turn the knob to adjust the temperature. Freezing Temperatures If the ambient temperature falls below 32°F (0°C), protect the heater from potential damage. Power off the unit using the dedicated circuit breaker on the main electrical panel.

  • Page 16: Troubleshooting

    13. Troubleshooting Before calling for service, check the troubleshooting list of common issues. If you are unable to resolve a problem, contact your locally authorized distributor. PROBLEM POSSIBLE CAUSE SOLUTION ISSUE Power outage or Check the power supply. Check the circuit breakers. No hot water and faulty wiring.
  • Page 17 Water is Voltage less than 240 The computer chips in your tankless water heater are heated, Volts programmed with the expectation that your incoming line but not hot voltage is 240 volts. If you have less than 240 volts [i.e. enough.

  • Page 18: Reset Unit

    14. Reset Unit As with all electrical appliances, it is crucial to first shut off all power to the unit directly at the fuse or breaker box before attempting to reset this water heater. WARNING: SERIOUS BODILY INJURY OR DEATH COULD OCCUR IF YOU IGNORE THIS WARNING.
  • Page 19 (iv) or if the water heater has been installed or used in contradiction to installation instructions, applicable laws and/or ordinances. BLACK & DECKER, BLACK+DECKER, the BLACK & DECKER and BLACK+DECKER logos and product names and the orange and black color scheme are trademarks of Stanley Black & Decker, Inc., used under license.
  • Page 20 Notes:...
  • Page 21 Calentadores de agua eléctricos sin tanque Modelos BD-07-DWH, BD-11-DWH www.bdwaterheaters.com...
  • Page 22 Guía de seguridad importante ESTE MANUAL DE INSTRUCCIONES DEBE GUARDARSE PARA FUTURAS CONSULTAS Definiciones; Símbolos y palabras de alerta de seguridad Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para advertirle de situaciones peligrosas y de su riesgo de sufrir lesiones personales o daños materiales. PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará...
  • Page 23 Índice 1. Instrucciones de seguridad -------------------------------------------------------------------------24 2. Acerca de su calentador de agua eléctrico sin tanque Black + Decker --------------------24-25 3. Selección del lugar de instalación -------------------------------------------------------------25-26 4. Montaje del calentador de agua ---------------------------------------------------------------26-27 5. Requisitos y precauciones de plomería -------------------------------------------------------27-28 6.

  • Page 24: Instrucciones De Seguridad

    1. Instrucciones de seguridad Por favor, lea este manual detenidamente antes de instalar y usar el calentador de agua instantáneo. El incumplimiento de las instrucciones de seguridad, instalación u operación anulará la garantía del producto. El fabricante y el distribuidor del producto no serán responsables de los daños o lesiones causados por el incumplimiento de las instrucciones de instalación y funcionamiento especificadas en este manual o por el uso inadecuado del producto.

  • Page 25: Selección Del Lugar De Instalación

    áreas que no puedan evitarse. N° de unidad Dimensiones de la unidad (pulgadas) Peso (lb) Conexiones BD-07-DWH 11.43 x 4.92 x 14.18 7.17 1/2” BD-11-DWH 11.43 x 4.92 x 14.18 7.17...

  • Page 26: Montaje Del Calentador De Agua

    4. Montaje de su calentador de agua Su calentador de agua sin tanque debe estar asegurado a una superficie de montaje sólida con cuatro tornillos, (mínimo 1” (25.4mm) de largo). Asegúrese de que la unidad esté nivelada antes de apretar los tornillos. La unidad debe instalarse en posición vertical con la entrada y salida de agua en la parte inferior de la unidad.

  • Page 27: Requisitos Y Precauciones De Plomería

    Distancias recomendadas: 12” (304.8mm) por encima y por debajo del calentador 6” (152.4mm) por delante y a los lados del calentador PRECAUCIÓN: Mantenga los materiales inflamables a una distancia mínima de 24” (609,6 mm) del calentador y tubo de salida de agua caliente. 5.

  • Page 28: Instalación De Plomería

    para sujetar la conexión de la unidad y otra llave para apretarla, de modo que el sensor de flujo de la unidad no se afloje ni se dañe. No apriete demasiado las conexiones de entrada y salida de agua para evitar daños internos graves al calentador de agua. •...

  • Page 29: Requisitos Y Precauciones Eléctricos

    Especificaciones de plomería Flujo mínimo de agua para activar la unidad 0.5 gpm Presión de trabajo 0.5–10 BAR (7–150 psi) Presión probada (máxima) 20 BAR (290 psi) Conexiones de agua 1/2” NPT 7. Requisitos y precauciones eléctricos El fabricante recomienda que este producto se instale de acuerdo con todos los códigos eléctricos nacionales, estatales, provinciales y locales aplicables.

  • Page 30: Instalación Eléctrica

    8. Instalación eléctrica PASO 1: Tome el par de cables y conéctelo al interruptor (vea el diagrama de cableado). Asegúrese de que el interruptor esté conectado a un cable negro y a un cable rojo. Asegúrese de que la alimentación de la unidad esté desconectada utilizando los disyuntores dedicados en el panel eléctrico principal.
  • Page 31 Especificaciones eléctricas por entrada de calentador N° de unidad Amperios Interruptor requerido Tamaño de cable req. máximos BD-07-DWH 29.1 1 x 30A doble Polo 1x10/2 AWG con tierra BD-11-DWH 45.8 1 x 50A doble Polo 1x6/2 AWG con tierra Power Rates N°...

  • Page 32: Índice De Caudal

    TEMPERATURA DEL AGUA N° de unidad 30°F 40°F 50°F 60°F 70°F BD-07-DWH 0.95 BD-11-DWH 11kW 1.53 asado en una temperatura de agua de salida de 105° F 10. Guía de uso El funcionamiento de su nuevo calentador de agua sin tanque es similar al de cualquier sistema de calefacción de agua tradicional.

  • Page 33: Cuidado Y Mantenimiento

    Calidad del agua: Una de las cosas que se debe tener en cuenta al instalar y mantener el calentador de agua es la calidad del agua. Las condiciones del agua fuera de los niveles recomendados a continuación no están permitidas y pueden dañar el calentador de agua. Nos reservamos el derecho de negar cualquier reclamo de garantía con respecto a los daños sufridos debido al uso en condiciones de agua que no estén de acuerdo con la siguiente tabla.

  • Page 34: Interfaz De Usuario/Controles

    Cuando se introduce aire en el sistema de tuberías, siga los pasos que se indican a continuación para asegurarse de que la unidad pueda volver a funcionar con seguridad. 1. Desconecte todas las conexiones de alimentación de la unidad en el disyuntor del panel eléctrico principal.
  • Page 35 Puesta en marcha del sistema por primera vez 1. Gire la perilla de temperatura en el sentido de las agujas del reloj para que el calentador se active y muestre la temperatura de salida. 2. Con el agua corriendo a través de la unidad, gire la perilla para ajustar la temperatura. Temperaturas de congelación Si la temperatura ambiente cae por debajo de 32°F (0°C), proteja el calentador de daños potenciales.

  • Page 36: Solución De Problemas

    13. Solución de problemas Antes de llamar al servicio técnico, compruebe la lista de problemas más comunes. Si no puede resolver un problema, póngase en contacto con su distribuidor local autorizado. PROBLEMA POSIBLE CAUSA SOLUCION No hay agua Apagón o cableado Compruebe la fuente de alimentación y los disyuntores caliente y la defectuoso.
  • Page 37 El agua se Tensión inferior a 240 Los chips de computadora en su calentador de agua sin calienta, voltios tanque están programados con la expectativa de que su voltaje pero no lo de línea entrante sea de 240 voltios. Si tiene menos de 240 suficiente.

  • Page 38: Restablecer Unidad

    14. Restablecer unidad Al igual que con todos los electrodomésticos, es crucial apagar primero toda la energía de la unidad directamente en la caja de fusibles o disyuntores antes de intentar reiniciar este calentador de agua. ADVERTENCIA: SE PUEDEN PRODUCIR LESIONES CORPORALES GRAVES O LA MUERTE SI SE IGNORA ESTA ADVERTENCIA.
  • Page 39 (iv) o si el calentador de agua ha sido instalado o usado en contradicción con las instrucciones de instalación, leyes aplicables y/o ordenanzas. BLACK & DECKER, BLACK+DECKER, los logotipos de BLACK & DECKER y BLACK+DECKER, y el esquema de color naranja y negro son marcas comerciales de Stanley Black & Decker, Inc.
  • Page 40 Notes:...
  • Page 41 Chauffe-eau électriques sans réservoir Modèles BD-07-DWH, BD-11-DWH www.bdwaterheaters.com...
  • Page 42 Lignes directrices importantes en matière de sécurité CE MANUEL D’INSTRUCTIONS DOIT ÊTRE CONSERVÉ POUR RÉFÉRENCE ULTÉRIEURE. Définitions: Symboles et mots d’alerte de sécurité Ce manuel d’instructions utilise les symboles d’avertissement de sécurité et les mots suivants pour vous avertir des situations dangereuses et des risques de blessures corporelles ou de dommages matériels.
  • Page 43 SOMMAIRE 1. Directives de sécurité ------------------------------------------------------------------------------44 2. À propos de votre chauffe-eau électrique sans réservoir Black+ Decker -----------------44-45 3. Sélection d’un lieu d’installation -------------------------------------------------------------------45 4. Montage du chauffe-eau -----------------------------------------------------------------------46-47 5. Exigences et précautions relatives à la plomberie -------------------------------------------47-48 6. Installation de plomberie -----------------------------------------------------------------------48-49 7.

  • Page 44: Directives De Sécurité

    Cet appareil est destiné uniquement au chauffage de l’eau. N’essayez pas d’utiliser l’appareil pour chauffer tout autre type de liquide. 2. À propos de votre chauffe-eau électrique sans réservoir Black+Decker Félicitations d’avoir pris la décision d’acheter l’un des meilleurs chauffe-eau instantanés actuellement disponibles sur le marché...

  • Page 45: Sélection D'un Lieu D'installation

    être installés dans les endroits qui ne peuvent être évités. élément # Dimensions unitaires (pouces) Poids (lb) Connecteurs BD-07-DWH 11.43 x 4.92 x 14.18 7.17 1/2” BD-11-DWH 11.43 x 4.92 x 14.18 7.17...

  • Page 46: Montage Du Chauffe-Eau

    4. Montage du chauffe-eau 1.Votre chauffe-eau sans réservoir doit être fixé à une surface de montage solide à l’aide de quatre vis (minimum 1” (25,4 mm) de long). S’assurer que l’appareil est de niveau avant de fixer les vis en place. L’appareil doit être installé...

  • Page 47: Exigences Et Précautions Relatives À La Plomberie

    Decalage recommandé : 304,8 mm (12 po) au-dessus et au-dessous de l’appareil de chauffage “6” (152,4 mm) devant et sur les côtés de l’appareil de chauffage ATTENTION : Veuillez garder tout matériau inflammable à au moins 24 po (609,6 mm) du chauffe-eau et du tuyau de sortie d’eau chaude.

  • Page 48: Installation De Plomberie

    installez votre chauffe-eau. Lors du raccordement de la conduite d’eau d’entrée à l’appareil, utilisez une clé pour maintenir le raccordement de l’appareil et une autre clé pour serrer de façon à ce que le capteur de débit de l’appareil ne soit pas desserré ou endommagé. Ne serrez pas trop les raccords d’entrée et de sortie d’eau pour éviter d’endommager gravement l’intérieur du chauffe-eau.

  • Page 49: Exigences Et Précautions En Matière D'électricité

    Spécifications de plomberie Débit d’eau minimum pour activer l’appareil 0.5 gpm Pression de fonctionnement 0.5–10 BAR (7–150 psi) Pression d’essai (maximum) 20 BAR (290 psi) Raccordements d’eau 1/2” NPT 7. Exigences et précautions en matière d’électricité Le fabricant recommande que ce produit soit installé conformément à tous les codes d’électricité nationaux, provinciaux, d’état et locaux applicables.

  • Page 50: Installation Électrique

    8. Installation électrique ETAPE 1: Prendre la paire de fils et la raccorder au disjoncteur (voir schéma électrique). Assurez- vous que le disjoncteur est connecté à un fil noir et un fil rouge. Assurez-vous que l’alimentation de l’appareil est coupée à l’aide des disjoncteurs prévus à cet effet dans le tableau électrique principal.
  • Page 51 Spécifications électriques par entrée du chauffage Element # Disjoncteur requis Taille du fil Amps BD-07-DWH 29.1 1 x 30A Double Pole 1x10/2 AWG avec masse BD-11-DWH 45.8 1 x 50A Double Pole 1x6/2 AWG avec masse Taux de puissance Element #...

  • Page 52: Débit D'écoulement

    TEMPÉRATURE DE LA NAPPE PHRÉATIQUE À L’ENTRÉE Element # 30°F 40°F 50°F 60°F 70°F BD-07-DWH 0.95 BD-11-DWH 11kW 1.53 Basé sur une température de sortie d’eau de 105°F 10. Guide d’utilisation Le fonctionnement de votre nouveau chauffe-eau sans réservoir est semblable à celui d’un chauffe- eau traditionnel.

  • Page 53: Entretien Et Maintenance

    Votre alimentation en eau chaude peut également être affectée par la température de l’eau à l’arrivée, car la saison diffère d’une saison à l’autre. En hiver, si la température de l’eau à l’arrivée est froide, il se peut que vous ne puissiez pas faire fonctionner plusieurs sorties d’eau chaude en même temps, comparativement à...

  • Page 54: Interface Utilisateur/Contrôles

    LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAÎNER DES DOMMAGES PERMANENTS À L’ÉLÉMENT CHAUFFANT ET ANNULER VOTRE GARANTIE.. Lorsque de l’air est introduit dans le système de plomberie, suivez les étapes ci-dessous pour vous assurer que l’appareil peut reprendre son fonctionnement en toute sécurité. 1.
  • Page 55 Démarrage du système pour la première fois 1. Tournez le bouton de température dans le sens des aiguilles d’une montre pour que l’appareil de chauffage s’active et affiche la température de sortie. 2. Avec l’eau qui coule dans l’appareil, tournez le bouton pour régler la température. Températures de gel Si la température ambiante descend en dessous de 0 °C (32 °F), protégez l’appareil contre les dommages potentiels.

  • Page 56: Dépannage

    13. Dépannage Before calling for service, check the troubleshooting list of common issues. If you are unable to resolve a problem, contact your locally authorized distributor. PROBLEME CAUSE POSSIBLE SOLUTION Pas d'eau Panne de courant Vérifier l'alimentation électrique. Vérifier les disjoncteurs. chaude et ou câblage Assurez-vous que les disjoncteurs du panneau électrique principal...
  • Page 57 L’eau est Mélange trop You do not need to mix as much cold water with your tankless water chauffée, d'eau froide heater compared to when you use a conventional water heater. You mais pas may also have an anti- scald feature on your faucet that is mixing cold assez water.

  • Page 58: Unité De Réinitialisation

    14. Unité de réinitialisation Comme pour tous les appareils électriques, il est crucial de couper tout d’abord l’alimentation électrique de l’appareil directement au niveau du boîtier de fusibles ou de disjoncteurs avant d’essayer de réinitialiser ce chauffe-eau. AVERTISSEMENT : DES BLESSURES CORPORELLES GRAVES OU LA MORT PEUVENT SURVENIR SI VOUS NE TENEZ PAS COMPTE DE CET AVERTISSEMENT.
  • Page 59 BLACK & DECKER, BLACK+DECKER, les logos et noms de produits BLACK & DECKER, BLACK & DECKER et BLACK+DECKER ainsi que les couleurs orange et noir sont des marques de commerce de Stanley Black & Decker, Inc, utilisées sous licence. Tous droits réservés.
  • Page 60 Remarques :...

This manual is also suitable for:

Bd-11-dwh
