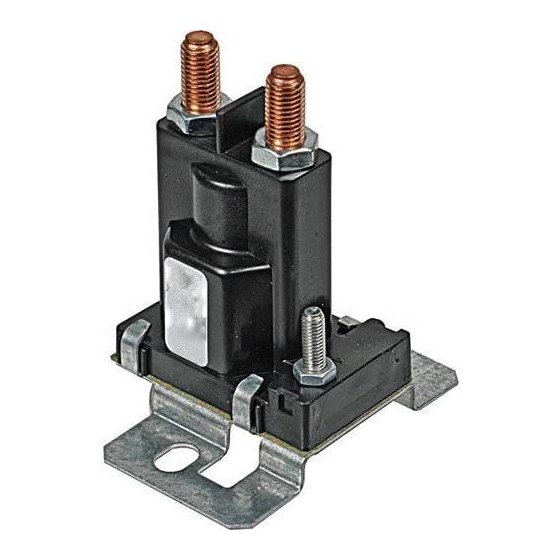

D.C. POWER CONTACTOR
SERVICE INSTRUCTIONS
WARNING
!
To prevent electrical shock
and/or equipment damage, dis-
connect electric power to sys-
tem at main fuse or circuit
breaker box until installation
is complete.
SPECIFICATIONS:
Insulated Coil Terminals
Preferred Mounting Position–Coil
Terminals Up
Voltage
(VDC Max.)
Coil
Bobine
Bobina
120-105711
120-105851
120-106131
120-106132
120-107112
A
Wiring Diagram (Terminal Identification)
B
Coil
C
N.O. Contacts
WHITE-RODGERS
EMERSON ELECTRIC CO.
9797 REAVIS ROAD
ST. LOUIS, MISSOURI 63123-5398
www.white-rodgers.com
CONTACTEUR C.C.
INSTRUCTIONS D'ENTRETIEN
Pour éviter les risques
d'électrocution et/ou de dégâts
de l'équipement, il faut
débrancher l'alimentation
électrique du système au fus-
ible ou au coupe-circuit prin-
cipal jusqu'à la fin de
l'intervention.
CARACTÉRISTIQUES:
Bornes Isolées De Bobine
Position De Montage Privilégiée -
Bornes De Bobine Excitées
Tension
Voltage
(Vc.c. maxi.)
(VDC max.)
Contact
Contact
Contacto
12
12
12
12
12
12
12
12
14
14
Single Pole Normally Open (Isolated Coil)
Interrupteur Unipolaire De Travail (Bobine Isolée)
Unipolar Normalmente Abierto (Bobina Separada)
A
Schéma De Câblage (Identification Des
Bornes)
B
Bobine
C
Contacts De Travail
WARNING
!
Duty Cycle / Cycle de service / Ciclos de Servicio
Continuous / Continu / Continuo
Continuous / Continu / Continuo
Intermittent / Intermittent / Intermitente
Intermittent / Intermittent / Intermitente
Continuous / Continu / Continuo
C
B
B
Fig. 1
PART NO./No. DE PIÈCE/No. DE PARTE 37-6347A
TYPE 120
CONTACTOR CON ENERGÍA DE
CORRIENTE CONTINUA
INSTRUCCIONES DE SERVICIO
WARNING
!
Para evitar el choque eléctrico
y/o el daño en el equipo,
desconecte la energía eléctrica
que va al sistema en el fusible
principal o en la caja de
interruptores de circuito, hasta
que se haya completado la
instalación.
ESPECIFICACIONES:
Terminales De La Bobina Aislados
Posición De Montaje Preferida -
Terminales De La Bobina Arriba
C
A
A
Diagrama De Cableado (Identificación De
Terminales)
B
Bobina
C
Contactos Normalmente Abiertos
0152
