Holzmann RSG 760 User Manual

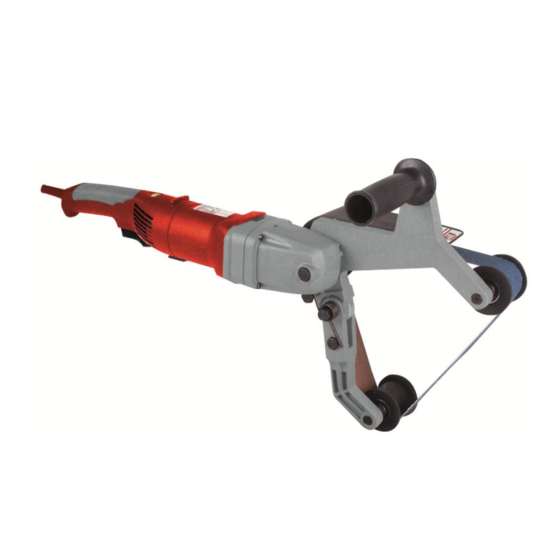

Tube belt sander
Hide thumbs Also See for RSG 760:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DE
ORIGINAL BETRIEBSANLEITUNG
EN
USER MANUAL
ROHRSCHLEIFGERÄT
TUBE BELT SANDER
Betriebsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen
und beachten!
Ausgabe/Edition: 24.02.2014 – Revision 00 –CEC- DE/EN
RSG 760
Read the operation manual
carefully before first use.
ROHRSCHLEIFGERÄT
TUBE BELT SANDER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RSG 760 and is the answer not in the manual?

Questions and answers

Summary of Contents for Holzmann RSG 760

  • Page 1 ORIGINAL BETRIEBSANLEITUNG ROHRSCHLEIFGERÄT USER MANUAL TUBE BELT SANDER RSG 760 ROHRSCHLEIFGERÄT TUBE BELT SANDER Betriebsanleitung und Read the operation manual Sicherheitshinweise vor carefully before first use. Erstinbetriebnahme lesen und beachten! Ausgabe/Edition: 24.02.2014 – Revision 00 –CEC- DE/EN...

  • Page 2: Table Of Contents

    8.1 Instandhaltung und Wartungsplan ..............13 8.2 Reinigung ......................14 8.3 Entsorgung ......................14 FEHLERBEHEBUNG 10 PREFACE 11 TECHNIC 11.1 Components ....................17 11.2 Technical Details ................... 17 HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 2 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 3: Inhalt /Index

    Disposal ......................24 16 TROUBLE SHOOTING 17 ERSATZTEILE / SPARE PARTS 17.1 Ersatzteilbestellung / spare parts order............25 18 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 19 GARANTIEERKLÄRUNG 20 GUARANTEE TERMS 21 PRODUKTBEOBACHTUNG HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 3 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 4: Vorwort

    VORWORT 2 VORWORT Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Rohrschleifgerätes RSG 760. Folgend wird übliche Handelsbezeichnung Geräts (siehe Deckblatt) dieser Betriebsanleitung durch die Bezeichnung „Maschine“ ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.

  • Page 5: Sicherheitszeichen / Safety Signs

    Dieses Produkt entspricht den EG-Richtlinien EC-CONFORM: This product complies with EC-directives Allgemeiner Hinweis General note Schutzausrüstung tragen! Wear protective clothing! Nur geschultes Personal! Only trained staff! Gefährliche elektrische Spannung! High voltage! HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 5 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...
  • Page 6 Stop and pull out the power plug before any break and engine maintenance! Warnung vor rotierenden Teilen! Warning of rotating parts! Vor Nässe schützen! Protect from moisture! Schutzklasse II! Protection class II! HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 6 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 7: Technik

    TECHNIK 4 TECHNIK 4.1 Komponenten RSG 760 Handgriff Ein-Aus-Schalter Geschwindigkeitsregler Spannarm Dauerknopf Schleifband 4.2 Technische Daten Spezifikation RSG 760 Spezifikation RSG 760 Motorleistung 800W Schleifbandmaße 40mm x 760mm Netzspannung 230V / 50Hz Bandgeschwindigkeit 2,4-9,1m/s Schall-Druckpegel L 98 dB(A) Max. Rohrdurchmesser Ø180mm...

  • Page 8: Sicherheit

    Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den  Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt. Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der  Nähe sind! HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 8 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 9: Sicherheitshinweise

    Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie  an die Stromversorgung angeschlossen wird Die Maschine nie mit defektem Schalter verwenden.  Lagern Sie die Maschine außerhalb der Reichweite von Kindern!  HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 9 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 10: Restrisiken

    Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor! HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 10 ROHRSCHLEIFGERÄT / TUBE BELT SANDER...

  • Page 11: Montage

    Spannarm (siehe Punkt 1) 3. Lassen Sie den Spannarm wieder langsam in die Ausgangsposition zurück und achten Sie darauf, dass das Schleifband mittig in den Rollen liegt HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 11 ROHRSCHLEIFGERÄT / TUBE BELT SANDER...

  • Page 12: Betrieb

    Maschine zu starten. Mit der Dauertaste (2) könne Sie auf Dauerbetrieb umschalten. Zum Ausschalten wieder Taste (1) drücken Drehzahl Mit dem Drehzahlregler (3) können einstellen Sie die Drehzahl einstellen HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 12 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 13: Wartung

    Elektrowerkzeugs absetzen und die Schutzisolierung des Elektrowerkzeugs beeinträchtigen. Darum Kühlluftschlitze und Motorraum mit Druckluft von außen ausblassen. Infolge Verschleiß kann sein, dass Maschine Instandhaltungsarbeiten vorgenommen werden müssen. HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 13 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 14: Reinigung

    Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Holzbandsäge oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen. HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 14 ROHRSCHLEIFGERÄT / TUBE BELT SANDER...

  • Page 15: Fehlerbehebung

    Schmiermittel verschmutzt Arbeitsvorganges  Zu starker Druck auf das  Druck reduzieren Werkstück VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN. HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 15 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 16: Preface

    Dear Customer! This manual contains information and important instructions for the installation and correct use of the tube belt sander RSG 760. Following the usual commercial name of the device (see cover) is substituted in this manual with the name "machine".

  • Page 17: Technic

    TECHNIC TECHNIC 11.1 Components RSG 760 Handle ON-Off-Switch Speed controller Tension arm Lock button Abrasive 11.2 Technical Details Specification RSG 760 Specification RSG 760 Engine power 800W Abrasive dimension 40mm x 760mm Voltage 230V / 50Hz Abrasive speed 2.4-9.1m/s Sound-pressure-level L 98 dB(A) Max.

  • Page 18: Safety

    The same applies for the general rules of occupational health and safety. Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-Machines and its sales partners cannot be made liable for ANY direct or indirect damage.

  • Page 19: Security Instructions

    Avoid unintentional starting  Do not use the machine with damaged switch  Keep any machine that is not being used out of reach of  children HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 19 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 20: Remaining Risk Factors

    Therefore wear a suitable breathing mask if required. These risk factors can be minimized through obeying all security and operation instructions, proper machine maintenance, proficient and appropriate operation by persons with technical knowledge and experience. HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 20 ROHRSCHLEIFGERÄT / TUBE BELT SANDER...

  • Page 21: Assembly

    2. Place the new sanding belt on the rollers such that its direction of circulation (arrows on the inside of the sanding belt) matches the arrow on the protective cover. 3. Release the tensioner arm and ensure that the sanding belt is completely on the rollers. HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 21 ROHRSCHLEIFGERÄT / TUBE BELT SANDER...

  • Page 22: Operation

    (2) in the meantime. To switch off press the switch (1) again. Speed controll: To adjust the speed, turn the speed- controller (3). HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 22 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 23: Maintenance

    The usage of certain solutions containing ingredients damaging metal surfaces as well as the use of scrubbing agents will damage the machine surface! Clean the machine surface with a wet cloth soaked in a mild solution HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 23 ROHRSCHLEIFGERÄT / TUBE BELT SANDER...

  • Page 24: Disposal

     Too much pressure  Reduce pressure MANY MALFUNCTIONS AND DEFECTS CAN BE AVOIDED BY LETTING THE MACHINE BE CONNECTED TO YOUR POWER SUPPLY BY A CERTIFIED ELECTRICIAN HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 24 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 25: Ersatzteile / Spare Parts

    Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation. With original Holzmann spare parts you use parts that are attuned to each other shorten the installation time and elongate your products lifespan. I M P O R T A N T...
  • Page 26 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 26 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...
  • Page 27 Small Axle screw Spur Gear(small) clamp spring plastic wheel Bearing Retainer bearing bearing spindle Rotor Aluminum Lower Spider magnet ring Sanding belt bearing bearing housing HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 27 ROHRSCHLEIFGERÄT / TUBE BELT SANDER RSG 760...

  • Page 28: Konformitätserklärung/Certificate Of Conformity

    A-4170 Haslach, Marktplatz 4 Tel.: +43 7289 71562-0; Fax.: +43 7289 71562-4 www.holzmann-maschinen.at Bezeichnung / name Rohrschleifgerät / tube belt sander Typ / model RSG 760 EG-Richtlinien / EC-directives  2006/42/EG  2004/108/EG Angewandte Normen / applicable Standards  EN 60745-1:2009+A11:2010 ...

  • Page 29: Garantieerklärung

    >> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert. Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4170 Haslach, Österreich vor.

  • Page 30: Guarantee Terms

    GUARANTEE TERMS (applicable from 24.02.2014) Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us for Customer Support! Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be affected by this guarantee declaration.

  • Page 31: Produktbeobachtung

    V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA...
