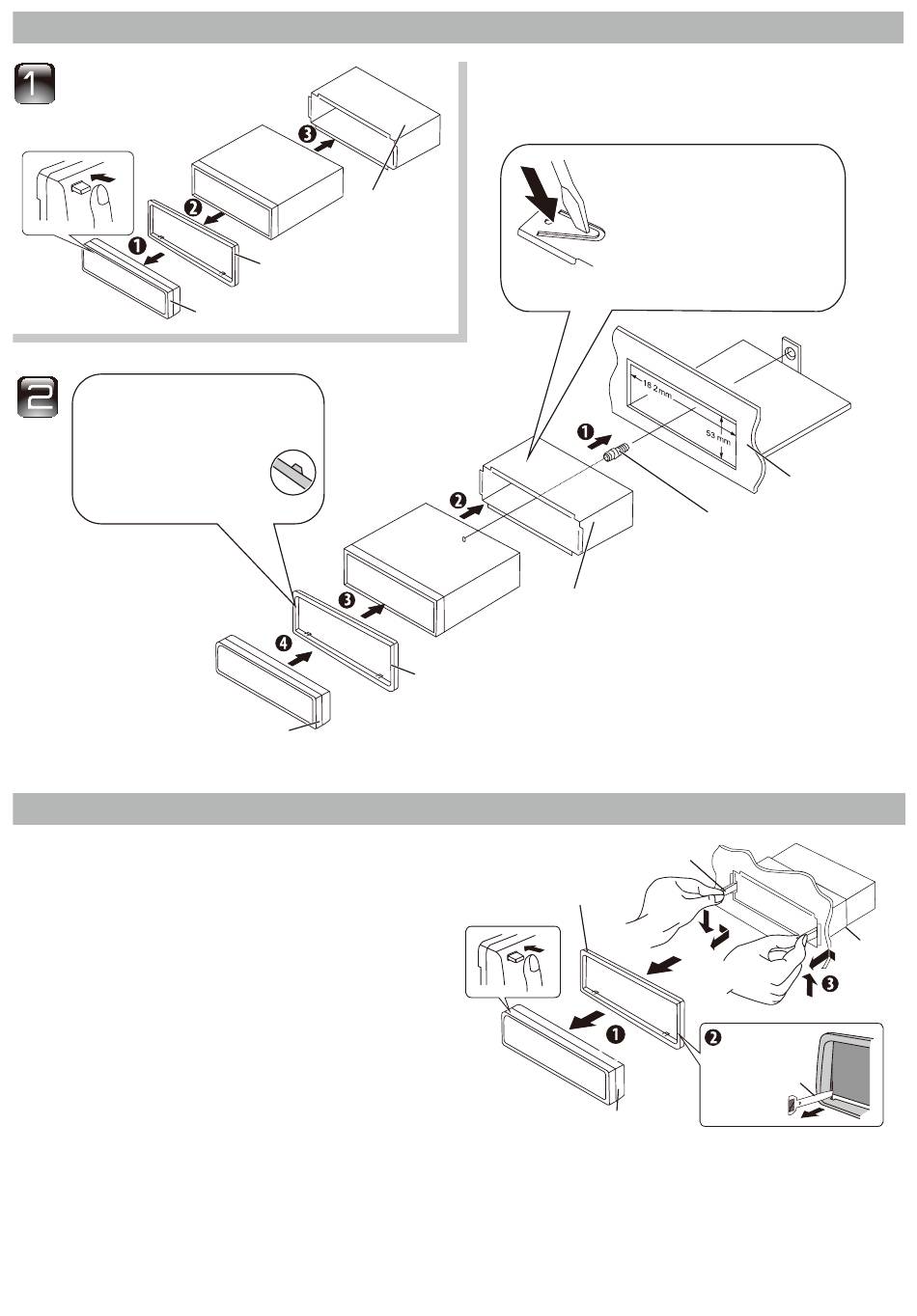

Installazione dell'unità
Prima di collegare, assicurarsi
che la direzione della
mascherina sia corretta.
(Ganci larghi sul lato
inferiore.)
Pannello di controllo
Rimozione dell'unità
1. Staccare il pannello di controllo.
2. Inserire il perno del fermo sugli strumenti di rimozione nei fori su
entrambi i lati della mascherina, quindi estrarla.
3. Inserire gli strumenti di smontaggio a fondo nelle fessure su ogni lato,
quindi seguire le istruzioni delle frecce come mostrato a destra.
Involucro
Piastra di rivestimento
Pannello di controllo
Involucro
Piastra di rivestimento
Piastra di rivestimento
Pannello di controllo
Piegare le linguette appropriate
per tenere saldamente
l'involucro in posizione.
Vite
(non incluso in questa confezione)
Smontaggio
Smontaggio
Cruscotto
Involucro
