u s e r 's m a n u a l

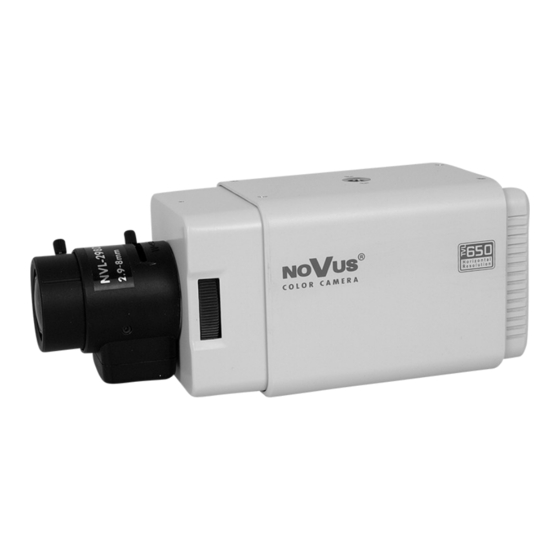

NVC-402C
NVDN-402C

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVC-402C and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVC-402C

Summary of Contents for Novus NVC-402C

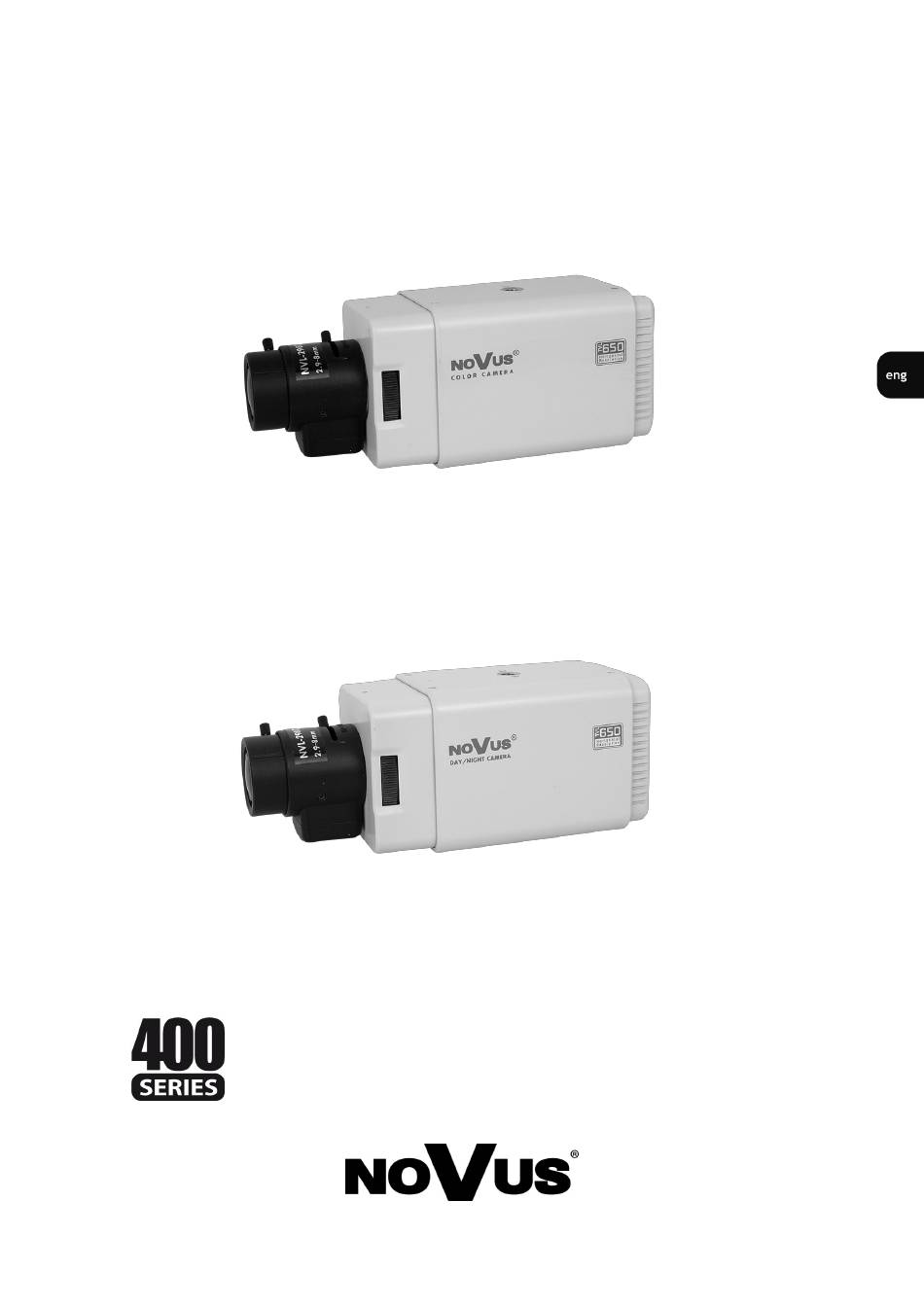

  • Page 1 ’s m a n u a l NVC-402C NVDN-402C...
  • Page 2 NVC-402C, NVDN-402C 1.0 version - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVC-402C, NVDN-402C 1.0 version - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVC-402C, NVDN-402C 1.0 version - User’s manual SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    NVC-402C, NVDN-402C 1.0 version - User’s manual FOREWORD INFORMATION 1. PACKAGE CONTENTS Video camera with plug in the lens mounting place  Mount adapter for C type lens mount  L wrench  4 pin Mini-DIN connector (for video or DC-type auto-iris lens) ...

  • Page 6: Features And Specification

    NVC-402C, NVDN-402C 1.0 version - User’s manual FEATURES AND SPECIFICATION 3. SPECIFICATION Model NVC-402C NVDN-402C Pick-up element CCD imager, 1/3” SONY Super HAD II Number of Effective Pixels 976 (H) × 582 (V) 650 TVL – color mode, 650 TVL – color mode, Horizontal resolution 650 TVL –...
  • Page 7 NVC-402C, NVDN-402C 1.0 version - User’s manual FEATURES AND SPECIFICATION 3.1 Dimensions 3.2. View of the camera, layout of the camera items Rear view 1,2,4,5 - direction buttons LEFT, UP, RIGHT, DOWN - SET button - POWER supply diode - BNC connector...

  • Page 8: Installation

    4. INSTALLATION 4.1 Lens installation The NVC-402C and NVDN-402C cameras support manual and auto iris D type lenses. It is recommended to use IR series lenses for day/night camera and for cooperation with IR illuminators. In case of operation with IR illuminators it is necessary to use IR series lenses.
  • Page 9 NVC-402C, NVDN-402C 1.0 version - User’s manual INSTALLATION 4.1.2 Auto iris lens installation (type D) In order to install auto iris lens one should: Carefully remove the plug protected the CCD pick-up element  Carefully screw the lens till slight resistance can be felt ...
  • Page 10 Therefore, it is forbidden to supply the camera from power sources with their parameters unknown, unstable or not meeting the producer’s requirements. NVC-402C and NVDN-402C are 12VDC ± 10% supplied. Please make sure proper polarity is  maintained.
  • Page 11 SETTINGS 5. SETTINGS NVC-402C and NVDN-402C cameras feature the OSD menu. During camera standard operation status information may be displayed on the screen. As it has been mentioned before, 5 buttons on the rear panel are dedicated to navigation and making...
  • Page 12 NVC-402C, NVDN-402C 1.0 version - User’s manual SETTINGS 5.1. Main menu In order to enter the menu press the SET button. The following main menu is displayed on the screen: Menu - First page Menu - Second page SETUP MENU...
  • Page 13 NVC-402C, NVDN-402C 1.0 version - User’s manual SETTINGS 5.1.3. SHUTTER/AGC submenu This menu offers how to control/select SHUTTER and AGC to get the best image for the high luminance and the low luminance according to the scene. In AUTO mode: HIGH LUMINANCE Settings on the medium - and high-brightness side.
  • Page 14 NVC-402C, NVDN-402C 1.0 version - User’s manual SETTINGS ENVIRONMENT Selects INDOOR or OUTDOOR. Their ATW is optimized for the limited application. INDOOR Optimized for indoor installation and compensates ATW for low colour temperature such as incandescent lights. OUTDOOR Optimized for outdoor sunlit applications and compensates ATW for high colour temperature such as daylight.
  • Page 15 NVC-402C, NVDN-402C 1.0 version - User’s manual SETTINGS NR MODE Select to set the 2D NR filter mode (Y, C, Y/C). Y LEVEL (0-15) Indicates the noise reduction strength for the luminance signal. Higher value performs stronger noise reduction and makes the image less sharp. Due to the limitation of 2D NR, noise reduction may not be effective enough.
  • Page 16 NVC-402C, NVDN-402C 1.0 version - User’s manual SETTINGS 5.1.8. BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC). If a strong, point light source appears on the screen, function will mask it allowing for effective observation of the scene itself (for example this function is used to, observe licence-plates of the cars).
  • Page 17 NVC-402C, NVDN-402C 1.0 version - User’s manual SETTINGS DETECT SENSE (0-127) Adjusts the sensitivity for detecting motion. A higher value is more sensitive. BLOCK DISP (ON/ENABLE/OFF) Enables or disables displaying luminance highlighted blocks for the area where the motion is detected.
  • Page 18 NVC-402C, NVDN-402C 1.0 version - User’s manual 2014-04-02 ver. 1.0 JM, MK All rights reserved © AAT Holding sp. z o.o. AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59...
  • Page 19 ł u g i NVC-402C NVDN-402C...
  • Page 20 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 21: Warunki Bezpieczeństwa

    NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 22 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 23: Informacje Wstępne

    NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU kamera z zaślepką ochronną w miejscu mocowania obiektywu  pierścień dystansowy do mocowania obiektywu typu C  klucz do śruby mocującej pierścień CS  4-pinowy wtyk do podłączenia sterowania przysłoną obiektywu ...

  • Page 24: Dane Techniczne

    NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE NVC-402C NVDN-402C Model Przetwornik obrazu matryca CCD, 1/3” SONY Super HAD II Liczba efektywnych pikseli 976 (H) × 582 (V) 650 TVL - tryb kolorowy, 650 TVL - tryb kolorowy, Rozdzielczość...
  • Page 25 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1 Wymiary kamery 3.2. Wygląd kamery, rozmieszczenie elementów kamery Widok z tyłu 1,2,4,5 - przyciski nawigacyjne LEWO, GÓRA, PRAWO, DÓŁ - przycisk SET - POWER dioda sygnalizacji włączonego zasilania - złącze BNC - złącze sterowania automatyczną...
  • Page 26 4. INSTALACJA 4.1 Instalacja obiektywu Kamery NVC-402C i NVDN-402C mogą współpracować z obiektywami z przysłoną ręczną i automatyczną rodzaju D. Zaleca się stosowanie obiektywów z serii IR, które dedykowane są do kamer dzienno-nocnych i pracy w podczerwieni. W przypadku stosowania oświetlaczy podczerwieni stosowanie obiektywów serii IR jest nieodzowne.
  • Page 27 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 INSTALACJA 4.1.2 Instalacja obiektywu z prądowym sterowaniem przysłoną (typu D) Aby zainstalować obiektyw z przysłoną sterowaną prądowo należy: usunąć ostrożnie zaślepkę zabezpieczającą przetwornik  wkręcić ostrożnie obiektyw do końca gwintu aż do wyczucia lekkiego oporu ...
  • Page 28 Uwaga: Kamery należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem. NVC-402C oraz NVDN-402C są zasilane napięciem 12V DC. Przy podłączaniu zasilania  należy pamiętać o zachowniu prawidłowej polaryzacji.
  • Page 29 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 INSTALACJA 5. USTAWIENIA Kamery NVC-402C, NVDN-402C posiadają menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy 5 przycisków zgrupowanych na tylnym panelu.
  • Page 30 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.2. Menu główne Aby wejść do menu kamery należy przycisnąć SET. Na ekranie zostanie wyświetlone poniższe menu główne. Pierwsza strona menu Druga strona menu SETUP MENU SETUP MENU ENGLISH LANGUAGE BACKLIGHT AUTO ...
  • Page 31 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.2.3. Podmenu SHUTTER/AGC - Ekspozycja Podmenu pozwala na wybór i regulacje parametrów związanych z automatyką ekspozycji w zależności od warunków oświetlenia. W trybie AUTO: HIGH LUMINANCE zawiera parametry dla środowiska pracy o wyższej luminancji (lepszego oświetlenia);...
  • Page 32 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 USTAWIENIA PUSH Automatyczne ustawienie poziomu bieli w szerszym zakresie barw niż w trybie ATW w zakresie 1,800˚K~10,500˚K. Tryb zalecany przy oświetleniu halogenowym; USER1 Tryb dopasowany do oświetlenia fluorescencyjnego (3200K) Dodatkowo pozwala na niezależną regulację...
  • Page 33 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.2.7. Podmenu DAY/NIGHT - Funkcja dzień / noc Podmenu pozwala na wybór parametrów pracy elektronicznej funkcji dzień/noc. Część z opcji pozwala na edycję dodatkowych parametrów. Po wybraniu pozycji i naciśnięciu przycisku SET pojawi się podmenu.
  • Page 34 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.2.9. Podmenu ATR - Szeroki zakres dynamiki (WDR) Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. W przypadku, gdy funkcja zostanie włączona ON, po naciśnięciu przycisku SET dostępna jest edycja parametrów:...
  • Page 35 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.2.12. Podmenu CAMERA ID - Ustawienia nazwy kamery Podmenu pozwala na określenie nazwy kamery. Po wybraniu pozycji ON i naciśnięciu przycisku SET mamy możliwość ustawienia ciągu znaków wyświetlanych na ekranie. Możliwe jest wprowadzenie do 52 znaków, w dwóch wierszach po 26 znaków. Znaki wybiera się nawigując po wirtualnej klawiaturze.
  • Page 36 NVC-402C, NVDN-402C Instrukcja obsługi wer. 1.0 2014-03-25 JM, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o. tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
