Summary of Contents for Elan 83047

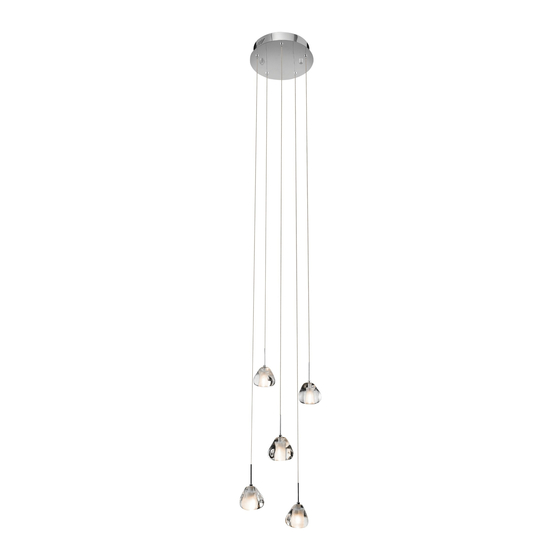

- Page 1 SPIRAL PENDANT MODEL #83047 Français p. 10 ATTACH YOUR RECEIPT HERE Serial Number Purchase Date Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-855-226-7169, 8 a.m. - 4 p.m., EST, Monday - Friday.
-
Page 2: Package Contents
PACKAGE CONTENTS PART DESCRIPTION QUANTITY Canopy Cable Threaded Socket Threaded Socket Ring Glass Shade Compression Fitting Bulb Cover 20-Watt G4 Bulb... -
Page 3: Hardware Contents
HARDWARE CONTENTS Ground Screw Threaded Qty: 1 Knob Wire Qty: 2 Connector Short Anchor Qty: 3 Machine Anchor Mounting Safety Screw Qty: 2 Screw Bracket Cable Loop Qty: 2 Qty: 1 Qty: 2 SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. - Page 4 ASSEMBLY INSTRUCTIONS The hanging length of the cable (B) for this fixture is adjustable. Hold the fixture canopy (A) up against the ceiling to determine the desired length before the entire fixture is assembled. The cable (B) is held in place by a compression fitting (F).
- Page 5 ASSEMBLY INSTRUCTIONS 4. Screw anchor screws (FF) through mounting bracket (DD) and into anchors (CC). Hardware Used Anchor Screws 5. Connect safety cable located in canopy (A) to the safety cable loop located on mounting bracket (DD). Safety Cable Loop Safety Cable...
- Page 6 ASSEMBLY INSTRUCTIONS 6. Wire connection guide: Ground wire: (bare copper or marked GND) • For installation in the United States: Wrap ground wire from outlet box around ground screw (EE) on mounting bracket (DD), no less than 2 in. from wire end. Tighten ground screw (EE).
- Page 7 ASSEMBLY INSTRUCTIONS 8. Secure canopy (A) to mounting bracket (DD) with threaded knobs (GG). Hardware Used Threaded Knob Pass glass shade (E) over threaded socket (C) and secure with threaded socket ring (D).
-
Page 8: Care And Maintenance
ASSEMBLY INSTRUCTIONS 10. Insert 20-watt max. G4 base bulb (H) into threaded socket (C). Pass bulb cover (G) over G4 bulb (H). Note: Never touch a halogen light bulb with your bare skin, even when removing the bulb from the package before installing. -
Page 9: Warranty
WARRANTY Distributor warrants products manufactured by it will be free from defects in material and workmanship for one (1) year following the date of shipment. This warranty does not cover bulbs or finish on outdoor product. If any of the warranted products are found by Distributor to be defective, such products will, at Distributor’s option, be replaced or repaired at Distributor’s cost. - Page 10 LUMINAIRE SUSPENDU EN SPIRALE MODÈLE #83047 JOIGNEZ VOTRE REÇU ICI Numéro de série Date d’achat Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE),...
-
Page 11: Contenu De L'emballage
CONTENU DE L’EMBALLAGE PIÈCE DESCRIPTION QUANTITÉ Pavillon Câble Douille filetée Bague de douille filetée Abat-jour en verre Raccord à compression Cache-ampoule Ampoule G4 20 watts... -
Page 12: Quincaillerie Incluse
QUINCAILLERIE INCLUSE Vis de mise à la terre Boutons Qté : 1 Capuchon filetés Vis à de connexion Qté : 2 métaux Qté : 3 Pièce Boucle du courtes d’ancrage Support de Vis à pièce câble de Qté : 2 fixation Qté... -
Page 13: Instructions Pour L'assemblage
INSTRUCTIONS POUR L'ASSEMBLAGE La longueur du câble de suspension (B) de ce luminaire est réglable. Maintenez le pavillon (A) du luminaire contre le plafond pour déterminer la longueur désirée avant l'assemblage complet du luminaire. Le câble (B) est maintenu en place par un raccord à... - Page 14 INSTRUCTIONS POUR L'ASSEMBLAGE 4. Vissez les vis d'ancrage (FF) à travers le support de fixation (DD) et dans les ancrages (CC). Quincaillerie utilisée Vis à pièce d’ancrage 5. Connectez le câble de sécurité situé dans le pavillon (A) à la boucle du câble de sécurité située sur le support de fixation (DD).
- Page 15 INSTRUCTIONS POUR L'ASSEMBLAGE 6. Guide de raccordement électrique : Fil de terre : (cuivre nu ou marquage GND) • Pour une installation aux États-Unis : enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre (EE) située sur le support de fixation (DD), à...
- Page 16 INSTRUCTIONS POUR L'ASSEMBLAGE 8. Fixez le pavillon (A) au support de fixation (DD) à l'aide des boutons filetés (GG). Quincaillerie utilisée Boutons filetés Placez l'abat-jour en verre (E) sur la douille filetée (C) et fixez-le à l'aide de la bague de douille filetée (D).
-
Page 17: Entretien
INSTRUCTIONS POUR L'ASSEMBLAGE 10. Insérez une ampoule G4 de 20 watts max. (H) dans la douille filetée (C). Faites passer le cache-ampoule (G) sur l'ampoule G4 (H). Remarque : Ne touchez jamais une ampoule halogène avec votre peau nue, même lorsque vous retirez l’ampoule de son emballage avant de l’installer. -
Page 18: Garantie
GARANTIE Le distributeur garantit les produits qu’il a fabriqués contre tout défaut de matériaux ou de fabrication pour une période de un (1) an à compter de la date d’expédition. Cette garantie ne couvre pas les ampoules ni le fini des produits extérieurs. Si l’un des produits garantis est déclaré défectueux par le distributeur, celui-ci choisira de remplacer ou de réparer le produit à...
