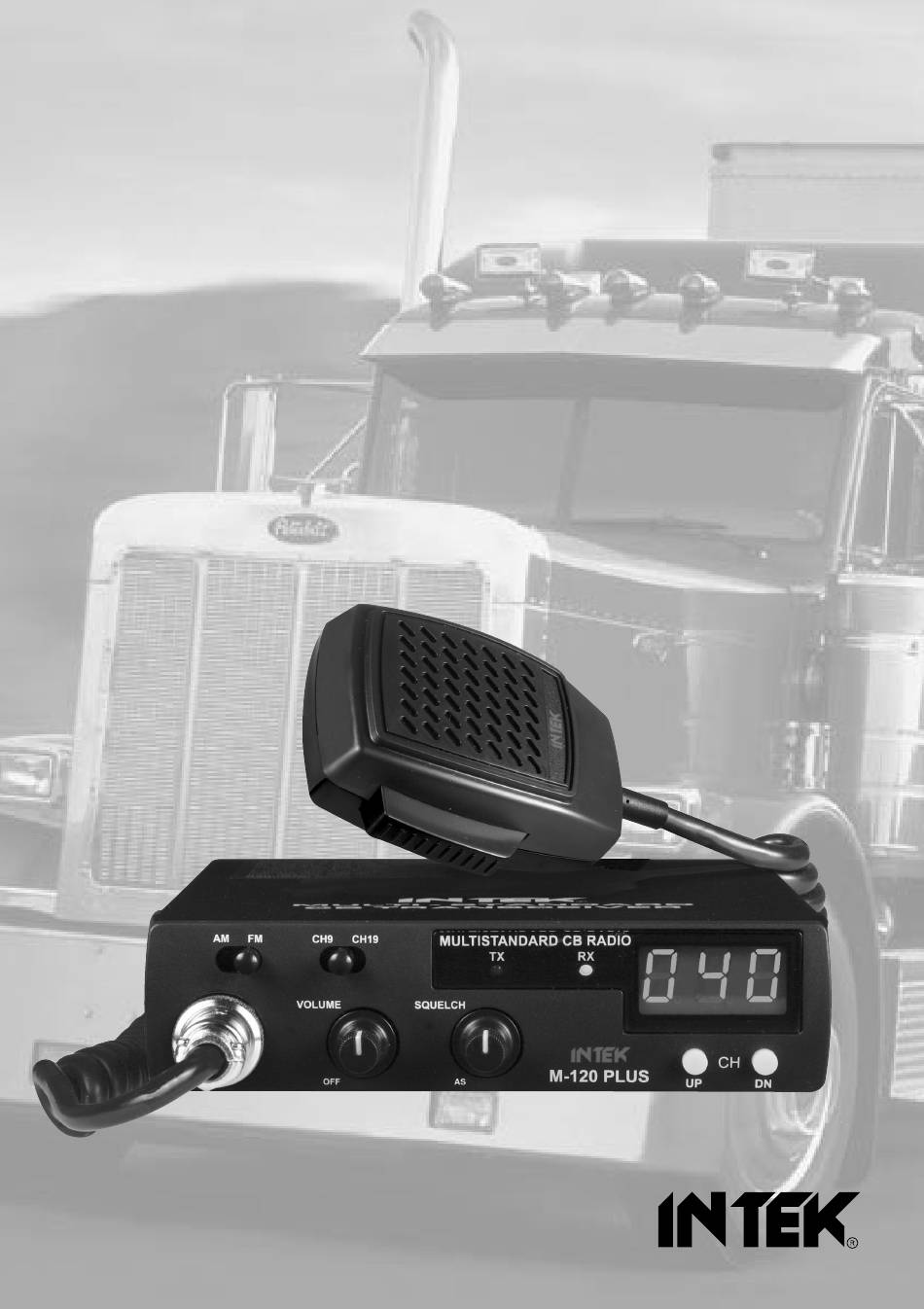

- Page 1 M-120 PLUS MULTI STANDARD PROGRAMMABLE 27 MHz CB MOBILE TRANSCEIVER OWNER'S MANUAL MANUALE DI ISTRUZIONI Downloaded from www.cbradio.nl...
- Page 2 (to EC Directive 99/5-89/336-93/68-73/23) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK M-120 PLUS comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 73/23/EEC, 89/336/EEC and 99/5/EC.
-
Page 3: Table Of Contents
With a correct use of the product in accordance with the operating method described in this manual, the product will offer a trouble free use for many years. INTEK is constantly engaged to develop and provide quality products meeting the customers requirements, however any suggestion or comments on this product that might help us to improve quality are warmly welcome. -
Page 4: Controls And Operation
CH19 MULTISTANDARD CB RADIO VOLUME SQUELCH M-120 PLUS AM / FM Selector This switch allows to select the operating mode AM or FM, in both TX and RX, if the desired operating mode is enabled by the programmed frequency band. - Page 5 Controls and operation AS/SQUELCH Control SQUELCH CONTROL (SQUELCH manual adjustment) The SQUELCH control allows to silent the receiver by cutting the background noise, when no signals are received. Turn the knob clockwise until the background noise is cut. Turn the knob counter clockwise (SQUELCH opening) in order to listen to the weakest signals.
- Page 6 Controls and operation Microphone PTT (Push-to-Talk) Key Transmitter key. Press the PTT key to transmit and release it to return to the receive mode. MICROPHONE Plug 4-pin microphone connector with locking ring. Connect it to the microphone connector on the front panel of the radio. IMPORTANT ! Do never attempt to open the cabinet of the transceiver.
-
Page 7: Installation
Installation Installation Before installing the main unit in the vehicle, check and select the most convenient location, in order that the radio will be easy to reach and comfortable to operate, without disturbing or interfering with the vehicle drive. Use the supplied bracket and hardware to install the radio. -
Page 8: Installing And Connecting The Mobile Antenna With Magnet Base (Full Kit Version)
Installing and connecting the mobile antenna with magnet base FULL KIT VERSION Installing and connecting the mobile antenna with magnet base A 27 MHz mobile antenna with magnet base and 4m RG-58/U is included in the kit. Connect the whip (A) to the magnet base and tighten the locking screw (B) using the supplied tool. -
Page 9: Frequency Bands Table - User Information
Frequency bands table - User Information Frequency Bands Table The transceiver INTEK M-120 PLUS includes an advanced multi-standard programmable circuit, which allows to program different frequency bands, specifications and operating modes, in conformity with the regulations in the country where the product is used. 8 programmable frequency bands are available, as per the below table :... -
Page 10: Frequency Band Selection / Programming
Frequency band selection / programming Frequency Band Selection / Programming This two-way CB radio must be programmed and exclusively used on a frequency band allowed in the country where the product is used. When radio is switched ON, the current programmed frequency band code will be displayed (blinking) for about 3 seconds. -
Page 11: Specifications
Specifications Specifications General Channels 40 FM (refer to the frequency bands table at page 7) Frequency range 27 MHz Citizen Band Frequency control P.L.L. Operatine temperature -10°/+55°C DC input voltage 13.2Vdc ±15% Size 140 (L) x 37 (H) x 190 (D) mm Weight 750 gr. - Page 12 (CEPT 40CH FM 4W). Congratulazioni ! Congratulazioni per aver scelto ed acquistato un prodotto di qualità INTEK. Questo ricetrasmettitore dispone di numerose funzioni avanzate e vari dispositivi, pertanto è assolutamente necessario leggere attentamente questo manuale di istruzioni prima di utilizzare l' apparecchio. Con un uso corretto secondo quanto è indicato nel manuale di istruzioni, l' apparecchio garantirà...
- Page 13 CH19 MULTISTANDARD CB RADIO VOLUME SQUELCH M-120 PLUS Selettore AM/FM Questo selettore consente di selezionare il modo operativo AM o FM, in TX e RX, se il modo scelto è abilitato dalla banda di frequenza programmata. Selettore CH9 / CH19 Questo selettore a 3 posizioni consente di selezionare i canali di emergenza CH9 e CH19 della banda di frequenza selezionata.
- Page 14 Descrizione dei comandi e funzionamento Manopola AS/SQUELCH COMANDO SQUELCH (regolazione manuale SQUELCH) Il comando SQUELCH permette di silenziare il ricevitore, eliminando il rumore (fruscio) di fondo in assenza di segnali. Ruotare la manopola in senso orario sino a quando scompare il rumore di fondo. Ruotare la manopola in senso antiorario (apertura dello SQUELCH) per ascoltare i segnali più...
- Page 15 Descrizione dei comandi e funzionamento Microfono Tasto PTT (Push-to-Talk) Tasto di trasmissione. Premere per trasmettere e mantenere premuto durante la trasmissione e rilasciare per ritornare in modalità ricezione. Connettore microfono Connettore del microfono a 4 poli con ghiera di fissaggio, da collegarsi alla apposita presa (10) sul pannello frontale. IMPORTANTE ! Non tentare mai di aprire il contenitore del ricetrasmettitore.
- Page 16 Installazione e collegamenti elettrici Installazione del ricetrasmettitore E' necessario verificare e localizzare sul veicolo la posizione più opportuna ove installare l' apparato, in modo che sia pratico e confortevole l' utilizzo dello stesso e che l' ubicazione del ricetrasmettitore non sia in nessun modo di ostacolo alla guida del veicolo.
- Page 17 Installazione dell' antenna con base magnetica (versione Full Kit) VERSIONE FULL KIT Installazione e collegamento dell’ antenna con base magnetica La versione Full Kit include un' antenna a 27 MHz con base magnetica, dotata di 4 mt. di cavo coassiale RG-58/U. Inserire lo stilo (A) nella base magnetica e stringere la vite di fissaggio (B) utilizzando la chiave a brugola in dotazione.
- Page 18 Tabella bande di frequenza - Avviso agli utenti Tabella bande di frequenza Il ricetrasmettitore INTEK M-120 PLUS dispone di un avanzato circuito multi-standard programmabile, che consente di programmare la banda di frequenza, i parametri e i modi operativi in conformità con le norme del paese in cui viene utilizzato l’...
- Page 19 Selezione / programmazione della banda di frequenza Selezione / programmazione della banda di frequenza Il ricetrasmettitore deve essere programmato e utilizzato esclusivamente su una banda di frequenza ammessa nel paese in cui viene utilizzato l’ apparecchio. La banda pre-impostata viene visualizzata con un lampeggio della durata di 3 secondi all' accensione dell' apparecchio.
- Page 20 Caratteristiche tecniche Caratteristiche tecniche Generali Canali 40 FM (vedere tabella bande di frequenza a pag. 16) Gamma di frequenza 27 MHz Banda Cittadina Controllo di frequenza P.L.L. Temperatura di lavoro -10°/+55°C Tensione di alimentazione 13.2Vdc ±15% Dimensioni 140 (L) x 37 (A) x 190 (P) mm Peso 750 gr.
-
Page 21: Table Of Restrictions On The Use Of Cb Transceivers
Table of restrictions on the use of CB transceivers COUNTRY CB Introd. Use restrictions and other comments Settings AUSTRIA Not allowed 40 CH - 4W FM - Individual license is required BELGIUM 40 CH - 1W AM - Individual license is required DENMARK 40 CH - 4W FM - Free use 40 CH - 4W FM - Free use... -
Page 22: Pcb - Main Board & Front Board
PCB - Main Board & Front Board - II -... - Page 23 PCB - Main Board & Front Board - III -...
-
Page 24: Diagram
Diagram - IV -... - Page 25 Diagram - V -...
-
Page 26: Block Diagram
Block Diagram - VI -... - Page 27 Block Diagram - VII -...
