OXON
ESP REV 6.1
ADVERTENCIAS
Estimado cliente, gracias por haber comprado un producto EUROTRONIC. Esta hoja de instrucciones contiene informaciones importantes acerca de los modos de uso y la
seguridad de la instalación. Respete las instrucciones y consérvelas para consultas futuras. Las instalaciones radio no se pueden utilizar en los lugares que tienen
factores de influencia (por ejemplo cerca de policía, aeropuertos, bancos y hospitales). Es importante que un técnico haga un control antes de utilizar el sistema radio. Las
instalaciones radio pueden ser utilizadas solamente si las influencias no crean problemas al funcionamiento del receptor y del emisor.
CARACTERÍSTICAS TÉCNICAS
Alimentación:
Potencia máxima motores
Tiempo funcionamiento
Tiempo cierre automático
Tiempo luz de cortesía
Nº máx. de mando
Temperatura de ejercicio:
Frecuencia radio
Medidas
Fusible
OBSERVACIONES

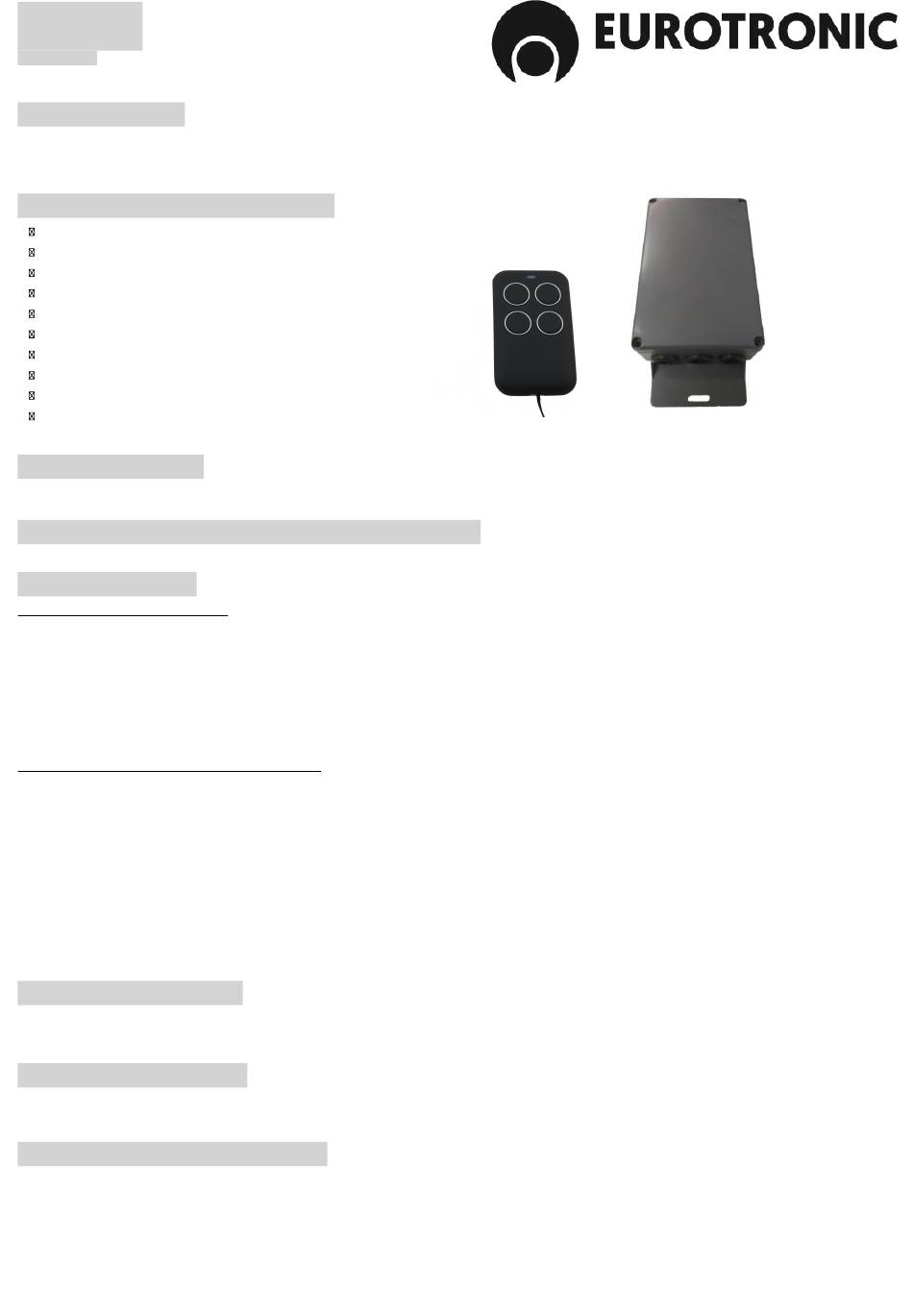

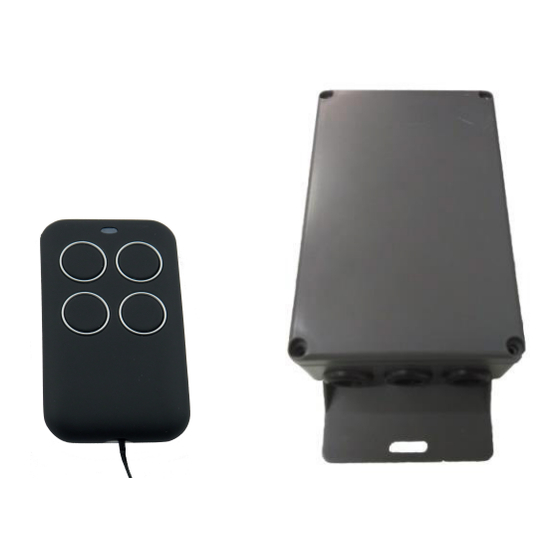

OXON es una central electrónica que permite el manejo de motores con final de carrera mecánico. Puede alimentar directamente una fotocélula que trabaja a 12Vdc.
Permite la conexión de una lámpara de cortesía o de aviso
INDICACIONES Y CONEXIONES ELÉCTRICAS
Ver diagrama en la última hoja de las instrucciones (V2.2-OXON-ELEC)
PROGRAMACIÓN
PROGRAMACION DESDE EL CUADRO
Inserción de emisores (Funcionamiento - 1 sola tecla)
Pulsar el botón de programación (LEARN) de la centralita hasta que el LED de color rojo se encienda y pite la central. Pulsar la tecla del mando que queramos grabar en ese
receptor, el LED parpadeará y emitirá un pitido indicando que el proceso se ha realizado de manera correcta. Después de 8 segundos saldrá de programación y pitara dos
veces.
Inserción de emisores (Funcionamiento - 2 teclas)
Pulsar el botón de programación (LEARN) de la centralita hasta que el LED de color rojo se encienda y pite la central. Pulsar la tecla del mando que queramos que sea la
subida, el LED parpadeará y pitara una vez indicando que el proceso se ha realizado de manera correcta. Después pulsar la tecla que queremos que sea la bajada, el
LED parpadeará y pitara una vez indicando que el proceso se ha realizado de manera correcta . Después de 8 segundos saldrá de programación y pitara dos veces.
PROGRAMACION DESDE UN EMISOR YA EN MEMORIA
Inserción de emisores (Funcionamiento - 1 sola tecla)
Pulsar el botón 2-3 del mando que ya tenga programado en memoria durante 5 segundos hasta que el LED de color rojo se encienda y pite la central.Pulsar la tecla del
mando que queramos grabar en ese receptor, el LED parpadeará y pitara la central indicando que el proceso se ha realizado de manera correcta. Después de 8 segundos
saldrá de programación y pitara dos veces.
Inserción de emisores (Funcionamiento - 2 teclas)
Pulsar el botón 2-3 del mando que ya tenga programado en memoria durante 5 segundos hasta que el LED de color rojo se encienda y pite. Pulsar la tecla del mando que
queramos que sea la subida, el LED parpadeará y pitara la central indicando que el proceso se ha realizado de manera correcta. Después pulsar la tecla que queremos que
sea la bajada, el LED parpadeará y pitara la central indicando que el proceso se ha realizado de manera correcta. Después de 8 segundos saldrá de programación y pitara
dos veces.
Reset de los emisores.
Mantenga presionado el botón 'LEARN' se encenderá
programación y esperar 10 segundos hasta que la central cierre programación pintando dos veces de forma rápida y apagándose el LED rojo.
TIEMPO DE TRABAJO
Con la puerta cerrada por completo, ponga el Microinterruptor 3 en ON y pulse el botón de subida del emisor. Un pitido indicara el inicio de la programación, cuando la
puerta este completamente subida pulse nuevamente el botón del emisor y otro pitido indicara el final de programación. Ponga nuevamente el Microinterruptor 3 en posición
.
OFF
CIERRE AUTOMÁTICO
Ponga el Microinterruptor 2 y 3 en ON y pulse un botón del mando, la central pitara empezando a memorizar el tiempo de cierre automático el led rojo se encenderá y el azul
empezara a parpadear. Pulse el botón del mando cuando quiera finalizar el aprendizaje del tiempo de cierre automático, la central hará un pitido largo y se apagaran los led
rojo y azul. Ponga nuevamente el Microinterruptor 3 en posición OFF.
RESTABLECER LOS TIEMPOS
Ponga los Microinterruptores 1, 2, 3, 4 y 5 en ON. Pulse el botón (LEARN) hasta que la central emita dos pitidos. La central restablecerá los tiempos de fábrica. Vuelva a
colocar los microinteruptores como estaban antes.
230V~ 50 Hz
0.45 hp
Programable máx. 2,5 minutos
Programable máx. 3 minutos
3 minutos
31
0°C ÷ + 70°C
433,92 MHz
123 x 78 x 35mm
230V ~ 6A
el LED rojo y la central pitara, mantenga pulsado hasta que la central realice dos pitidos largos. Soltar el botón de
OXON
