MDT Technologies BE-JTA5504.01 Operating Instructions

Technische Daten KNX Jalousietaster Smart 55
Technical Data KNX Blind Push Button Smart 55
Technische Daten
Technical Data
Anzahl Tasterflächen
Number of push buttons
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen (B x H)
Dimensions (W x H)
Einbautiefe in Schalterdose
Installation depth in installation box
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0921
BE-JTA5504.01
4 single buttons
TP-256
ETS 5
0,8mm Ø, solid core
KNX Bus
< 0,5W
0 bis + 45°C
IP 20
55mm x 55mm
12mm
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung KNX Jalousietaster Smart 55
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Blind Push Button Smart 55
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

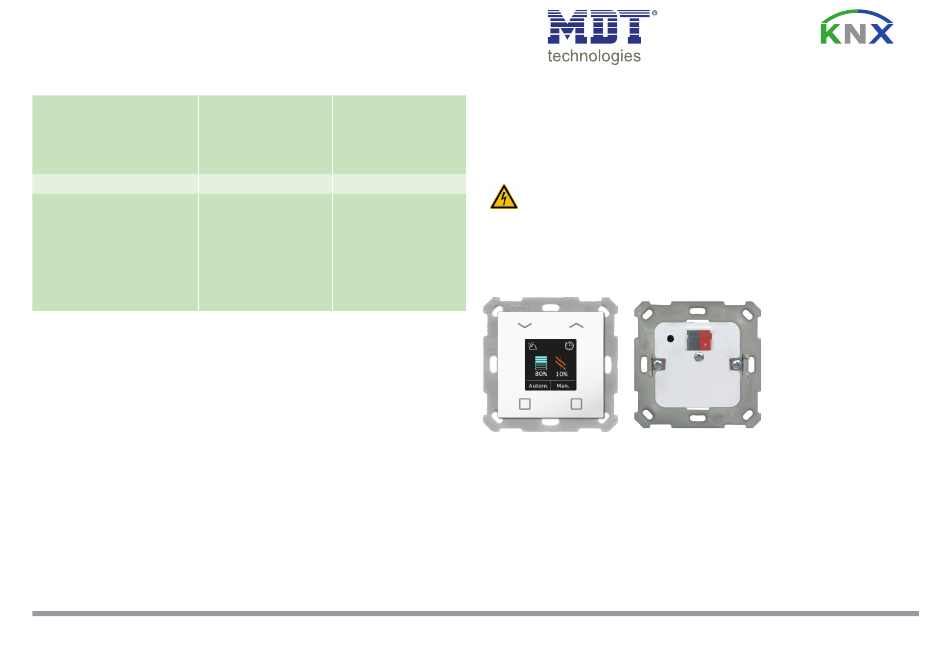

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Jalousietaster 55
Terminals, Operating and Display KNX Blind Push Button Smart 55
BE-JTA5504.01 Front BE-JTA5504.01 Back
1 3
5
2 4
1,2,3,4 - Schaltflächen zur Bedienung eingestellten Funktionen
- Push buttons to operate the adjusted functions
5 - Programmiertaster
- Programming key
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Danger High Voltage
Installation and commissioning of the device
7
6
6 - Rote Programmier LED
- Red programming LED
7 - Busanschlussklemme
- KNX busconnection terminal
®
