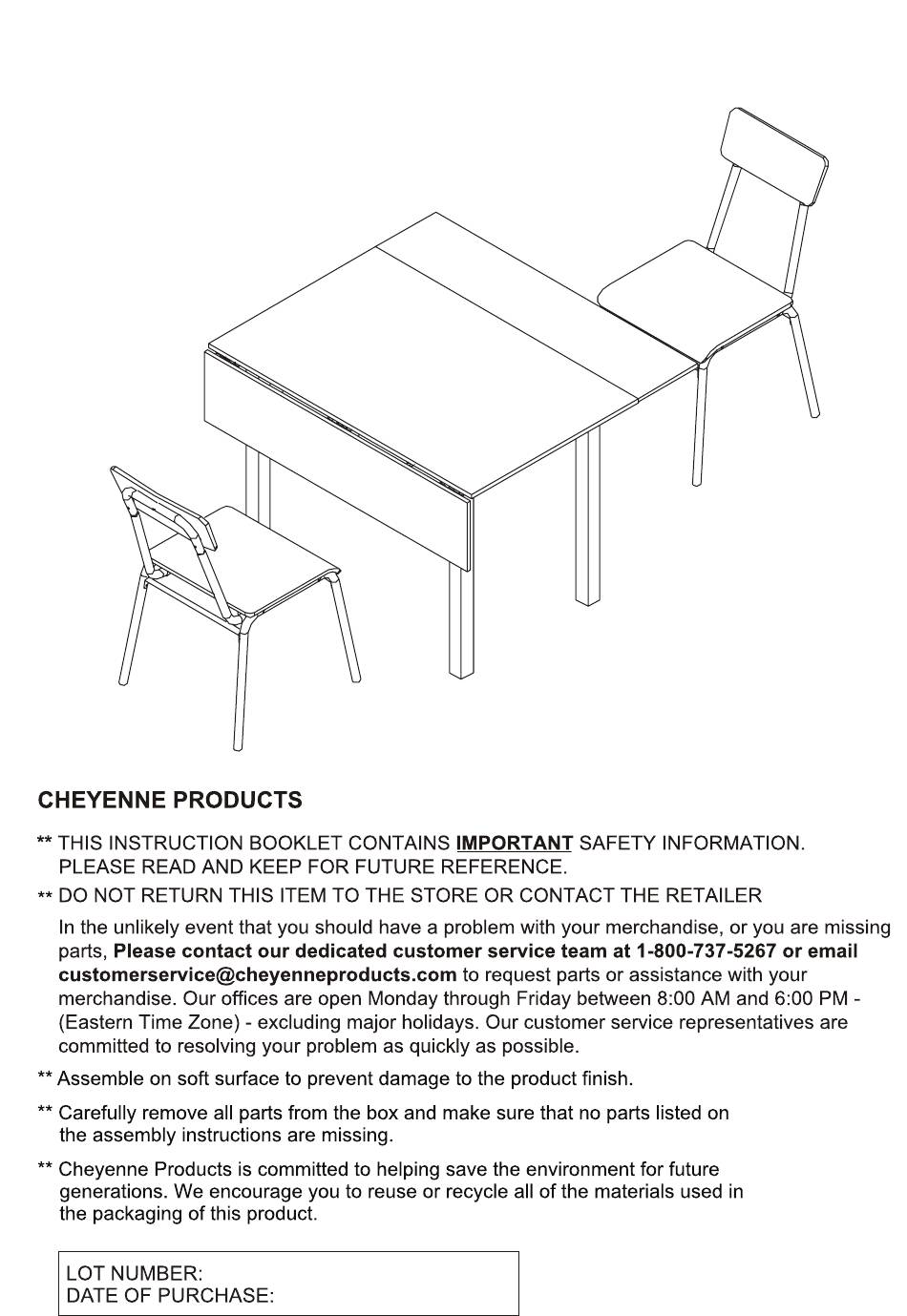

- Page 1 ASSEMBLY INSTRUCTIONS BH37-084-499-01 UPC # 050276998235 FD1031-C_AI_V2...
-
Page 2: Parts List
HARDWARE × 20pcs × 8pcs × 8pcs × 6pcs 1/4” X 1/2” bolt 1/4” X 1-3/8” bolt 1/4” X 1-9/16” bolt 1/4” X 2” bolt × 4pcs × 6pcs × 4pcs × 12pcs 1/4” X 1” bolt 1/4” X 1-3/16” bolt 1/2”... - Page 3 Step 1. Assemble side frame (B) to leg frame (C) using 1/2” bolts (1)x12. Fasten bolts securely using allen wrench (9). × 12pcs × 1pc 1/4” X 1/2” bolt allen wrench Step 2. Place table top (A) upside down on soft surface.
- Page 4 Step 5. Attach seat frame (D) to seat legs (E) using Backrest mount 1-9/16” bolts (3)x4 as shown in step 5. Take care to position the backrest mounts to face the bottom of the seat. Only tighten bolts halfway. × 4pcs 1/4”...
- Page 5 Step 8. Place seat top (H) upside down on a cloth covered work surface. Attach assembled seat frame (E,D,G) to seat top (H) using bolts (2)x4, lock washers (8)x4, and curved washers (10)x4 as shown in step 8. Tighten all bolts securely using allen wrench (9).
-
Page 6: Important Warranty Information
IMPORTANT WARRANTY INFORMATION SAVE THIS INFORMATION FOR FUTURE REFERENCE * Our products are produced under the strict quality control standards and meet or exceed all applicable industry standards and consumer regulations. Your merchandise is warranted for ninety (90) days from the date of purchase against manufacturing defects. - Page 7 ** Cuidadosamente saque todas las piezas de sus cajas y asegúrese que no le falten piezas de la lista en las instrucciones para armar. ** Cheyenne está comprometido a ayudara salvaguardar el medio ambiente para las generaciones futuras. Pedimos que use de nuevo o recicle todos los materiales de empaque de este producto.
-
Page 8: Lista De Partes
FERRETERÍA: × 20pcs × 8pcs × 8pcs × 6pcs perno de 1/4” X 1/2” perno de 1/4” X 1-3/8” perno de 1/4” X 1-9/16” perno de 1/4” X 2” × 4pcs × 6pcs × 4pcs × 12pcs perno de 1/4” X 1” perno de 1/4”... - Page 9 Paso 1. Ensamble el marco lateral (B) al marco para patas (C) usando pernos de 1/2” (1)x12. Ajuste los pernos firmemente usando la llave allen (9). × 12pcs × 1pc llave allen perno de 1/4” X 1/2” Paso 2. Coloque la tabla superior (A) boca abajo sobre una superficie suave.
- Page 10 Paso 5. Acople el marco del asiento (D) a las patas del Montaje del respaldo asiento (E) usando pernos (3)x4 tal como se indica en el paso 5. Asegúrese de colocar los montajes del respaldo en dirección a la parte inferior del asiento.
- Page 11 Paso 8. Coloque la parte superior del asiento (H) boca abajo sobre una superficie de trabajo recubierta con un paño. Acople el marco del asiento ensamblado (E,D,G) a la parte superior del asiento (H) usando pernos (2)x4, arandelas de seguridad (8)x4 y arandelas planas (10)x4 tal como se indica en el paso 8.
- Page 12 INFORMACIÓN IMPORTANTE DE GARANTÍA * GUARDE ESTA INFORMACIÓN PARA FUTURA REFERENCIA * Nuestros productos son fabricados con los más estrictos controles y normas de calidad y cumplen o exceden todos los requisitos de rigor de la industria, además de cumplir con todas medidas de protección al consumidor. Su mercancía está...
