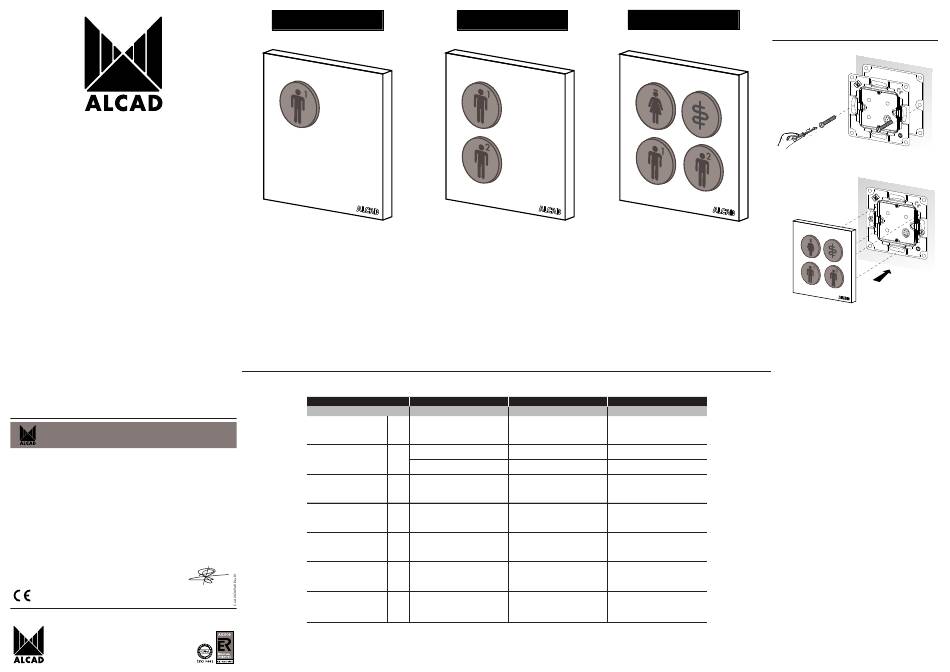

Alcad 9410036 LLC-130 Assembly Instructions

PRESENCIA/CANCELACIÓN
PRESENCE/CANCELLATTION UNITS
PRESENCE/CANCELLATION
Instrucciones de seguridad
No exponga el equipo a goteo o proyecciones de agua. No sitúe objetos llenos de líquido, como vasos, sobre el equipo.
No sitúe fuentes de llama desnuda, tales como velas encendidas, sobre el equipo. No cubra las aberturas de ventilación
del equipo con objetos, tales como periódicos, cortinas, etc. Instale el equipo dejando un espacio libre alrededor para
disponer de una ventilación suficiente.
Safety Instructions
Do not place the equipment where water can drip or splash onto it. Do not place objects containing liquid, such as
glasses, on the equipment. Do not place sources of naked flame, such as burning candles, on the equipment. Do not
block the ventilation slots of the equipment with objects such as newspapers, curtains, etc. When installing the
equipment, leave some free space around it to provide adequate ventilation.
Consignes de sécurité
N'exposez pas l'équipement à des projections ou gouttes d'eau. Ne posez pas d'objets contenant du liquide, tels que des
verres, sur l'équipement. Ne mettez pas de source de flamme, comme des bougies, sur l'équipement. Ne bouchez pas
les ouvertures de ventilation de l'équipement avec des objets comme des journaux, des rideaux, etc. Installez l'équipement
en laissant un espace libre tout autour de lui afin de permettre une ventilation suffisante.
DECLARATION OF CONFORMITY
according to EN ISO/IEC 17050-1:2004
Manufacturer's Name: ALCAD, S.L.
Manufacturer's Address: Pol. Ind. Arreche-Ugalde, 1
Apdo. 455, 20305 IRÚN (Guipúzcoa),
SPAIN
declares that the product
Product Name: PRESENCE / CANCELLATION UNITS
Product Number(s): LLC-130, LLC-131 & LLC-132
Product Description: Short Range device
Product Option(s): INCLUDING ALL OPTIONS
is in conformity with:
EMC: EN 61000-6-3:2007 Safety: EN 60065:2002
EN 61000-6-1:2007
Hereby, Alcad, S.L. declares that the equipment LLC-130, LLC-131 and LLC-132 is in
compliance with the essential requirements and other relevant provisions fo Directive
2006/95/EC & EMC Directive 2004/108/EC.
Por medio de la presente Alcad, S.L. declara que el equipo LLC-130, LLC-131 y LLC-132
cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles
de la Directiva 2006/95/CE y EMC Directive 2004/108/EC.
Par la présente Alcad, S.L. déclare que l'appareil LLC-130, LLC-131 et LLC-132 est conforme
aux exigences essentielles et aux autres dispositions pertinentes de la directive 2006/95/CE
et EMC Directive 2004/108/EC.
Supplementary Information: To comply with these directives, do not use the products without covers
and operate the system as specified.
General Manager
Irún(SPAIN), 3 Sep 2012
Especificaciones sujetas a modificación sin previo aviso
Specifications subject to modifications without prior notice
Les spécifications sont soumises à de possible modifications sans avis
préalable
ALCAD, S.L. FRANCE - Hendaye
Tel. 943 63 96 60 Tel. 00 34 - 943 63 96 60
Fax 943 63 92 66
GERMANY - Munich
Int. Tel. +34 - 943 63 96 60
Tel. 089 55 26 480
info@alcad.net
CZECH REPUBLIC - Ostrova v cice
Apdo. 455 - Pol. Ind. Arreche-Ugalde,1
20305 IRUN - Spain Tel. 546 427 059
UNITED ARAB EMIRATES - Dubai
www.alcad.net
Tel. 971 4 887 19 50
TURKEY - Istanbul
Tel. 212 295 97 00
9410036 LLC-130

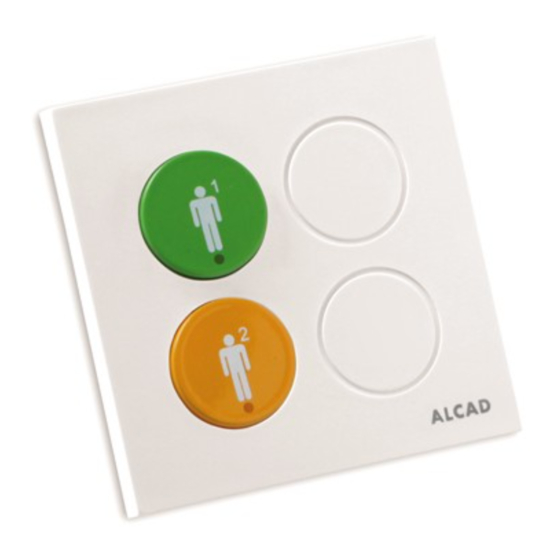

PULSADOR PARED PRESENCIA1ª
st
PRESENCE BUTTON
1
INTERRUPTEUR MURAL 1 PRESENCE er
CARACTERÍSTICAS TÉCNICAS
SPECIFICATIONS
SPÉCIFICATIONS
CÓDIGO-CODE-CODE
MODELO-MODEL-MODÈLE
Alimentación Alimentación
Power supply Power supply
Alimentation Alimentation
Consumo
Consumption
Consommation
Plástico (Carcasa/botones)
Plastic (housing/buttons)
Plastique (boitîer/boutons)
Color
Colour
Couleur
Índice de protección
Protection index
Indice de protection
Dimensiones
Dimensions
Dimensions
Xabier Isasa
Peso
Weight
Poids
9410037 LLC-131
PULSADOR PARED PRESENCIA 1ª y 2ª
st nd
& 2 PRESENCE BUTTON
1
er ème
INTERRUPTEUR MURAL 1 ET 2 PRÉSENCE
9410036 9410037
LLC-130 LLC-131
24 24
Vdc
5 10
reposo/idle/repos reposo/idle/repos
mA
20 40
max max
ABS/Policarbonato
ABS/Policarbonato
ABS/Polycarbonate
ABS/Polycarbonate
ABS/Polycarbonate
ABS/Polycarbonate
Blanco Blanco
White White
Blanc Blanc
IP
IP42 IP42
mm
80x80x30 80X80X30
gr
80
80
9410038 LLC-132
PULSADOR PARED PRESENCIA 1ª y 2ª,
PULSADOR DE LLAMADA Y CÓDIGO AZUL.
st nd
& 2 PRESENCE BUTTON , CALL BUTTON
1
& BLUE CODE
INTERRUPTEUR MURAL 1 ET 2 er ème PRÉSENCE,
BOUTON D´APPEL ET CODE BLEU
9410038
LLC-132
24
20
reposo/idle/repos
80
max
ABS/Policarbonato
ABS/Polycarbonate
ABS/Polycarbonate
Blanco
White
Blanc
IP42
80X80X30
80
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
1
2
