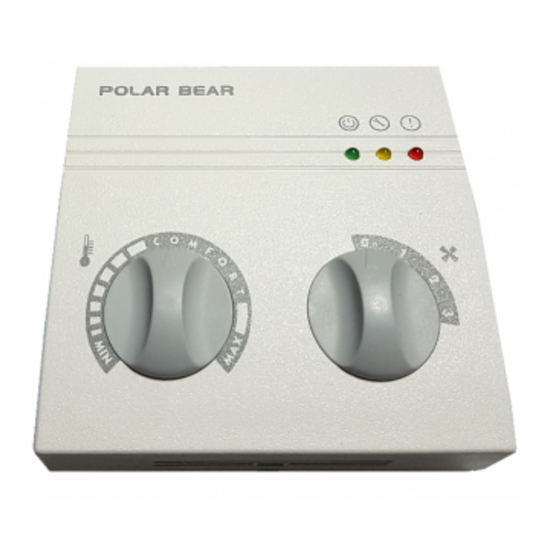

Polar Bear RCU-31 Manual

RCU-31
Пульт управления
Room operating panel
RU – Инструкция
EN – Data Sheet
Применение
Пульт RCU-31 предназначен для организации дистанционного управ-
ления системами вентиляции в составе управляющего модуля (щита
управления). Основными его функциями являются: включение и вы-
ключение вентиляции, переключение скорости работы вентиляторов,
задание температурного режима, а также индикация работы системы
и состояния ее элементов.
Корпус пульта изготовлен из пластмассы белого цвета, имеет совре-
менный внешний вид и идеально подходит для помещений офисного и
бытового назначения. Ток на клеммах переключателя скорости венти-
лятора не должен превышать 0,2 А.
Европейские нормы и стандарты
EMV: EN60730-1 (2000) Помехозащищенность
EN60730-1 (2000) Электромагнитный шум
CE-Conformity: 2004/108/EG Электромагнитная совместимость по EMV
Технические характеристики
Допустимое напряжение на клеммах:
Потребляемая мощность (индикаторы):
Температура окружающей среды:
Температура хранения:
Задатчик температуры
Макс. нагрузка переключателя:
Клеммник
Степень защиты:
Материал корпуса:
Цвет корпуса:
Размеры:
Вес:
Комплектация
1. Пульт RCU-31
2. Инструкция.
Внимание
Установку и монтаж электрических устройств должен проводить
квалифицированный электрик.
Пульты не должны использоваться совместно с устройствами,
которые, косвенно или напрямую, используются в системах жизнеобеспе-
чения и поддержания здоровья людей, а так же при
использовании которых, может быть подвержена опасности жизни
людей, животных или нанесён ущерб имуществу.
Пульт управления RCU-31
24 В перем. ±10%, 50 Гц
или 15-24 В пост.
<1 ВА.
-35...70°С
-35...70°С
потенциометр: 5 кОм.
5 ВА.
макс. сечение
провода: 1,5 мм .
2
IP30.
ABS.
RAL9010.
85×85×29 мм.
50 г.
Страница 1 из 2
Application
Remote RCU-31 is designed for ventilation systems remote control in the
control unit (control panel). Its main functions are: switching on and off
ventilation systems, switching speed of the fans, setting temperature, as
well as indication of the system and the state of its elements.
Housing panel made of plastic in white, has a modern look and is ideal for
indoor office and home use. Current at the terminals of the switch fan speed
shall not exceed 0.2 A.
Norms and Standards
EMV: EN60730-1 (2000) Interference resitance
EN60730-1 (2000) Emitted interference
CE-Conformity: 2004/108/EG Electromagnetic compatibility EMV
Technical Data Hardware
Voltage: 24V~ (±10%) or15-24V= (±10%)
Power consumption (LED):
Ambient temperature:
Transport:
Potentiometer:
Rotary switch:
Clamps:
Protection:
Enclosure:
Colour:
Dimensions:
Weight:
Completion
1. RCU-31 Room operating panel
2. Data Sheet.
Security Advice
The installation and assembly of electrical equipment may only be per-
formed by a skilled electrician.
The modules must not be used in any relation with equipment that sup-
ports, directly or indirectly, human health or life or with applications that
can result in danger for people, animals or real value.
<1 VА.
-35...70°С
-35...70°С
Output resistance 5 kΩ
Max. load 5 VА.
Terminal screws, max. 1,5 mm
2
IP30 according to EN60529
ABS
RAL9010.
85×85×29
50g
26.12.2011
