Yokomo BD10 Manual

Yokomo BD10 Manual

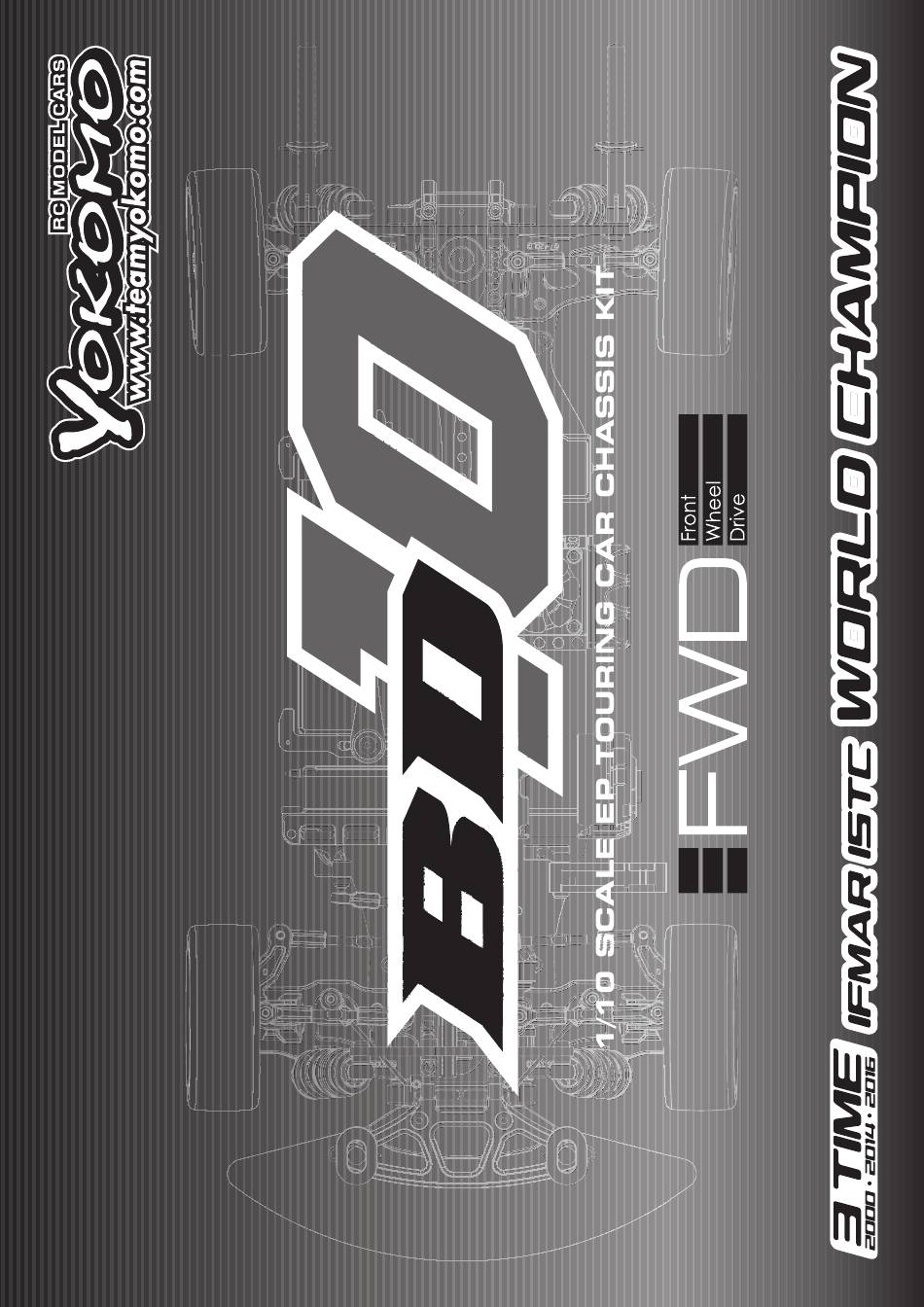

1/10 scale ep touring car chassis kit
Hide thumbs

Advertisement

Quick Links

Download this manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the BD10 and is the answer not in the manual?

Questions and answers

Related Manuals for Yokomo BD10

Summary of Contents for Yokomo BD10

  • Page 2 走行してして下さい。   ①  スピー ドコン トローラのスイッチをOFFにします。   ②  バッテリーの接続を外します。   ③  送信機のスイッチをOFFにし、 アンテナを縮めます。   Thank you for purchasing this Yokomo product.  This high performance competition kit has been proudly manufactured  by Yokomo - World Champion R/C car manufacturer.  Proper assembly of this product will provide fun, safe enjoyment.  PRECAUTIONS FOR SAFE ENJOYMENT OF YOUR R/C CAR  For children under the age of 13, parental guidance is recommended when running.  ■ ASSEMBLY PRECAUTIONS ■  ■ PRECAUTIONS BEFORE RUNNING ■  ■ BATTERY USAGE ■  ●  Do not assemble around small children.  The  ●  Yokomo R/C cars are built for competition use, and  （Carefully read the instruction included with the batteries）   parts can be dangerous if accidentally  some models may exceed speeds of 40km per hour.   ●  When charging batteries, make sure that the  swallowed.  Practice common sense and run the car in open safe  surrounding area is void of anything highly flammable.  places, or R/C car tracks.  ●  Check the contents carefully before  Also avoid charging in high-temperature locations.  assembly.  Please contact Customer Support  ●  Do not run the car on public roads with high amounts ...
  • Page 3 YOKOMOレーシングツール 2.0㎜ ヘックス ドライバー ￥550 Ｙ Ｔ − Ｃ Ｓ ２ 曲線バサミ ￥ １ ２ ０ ０ YT-20RTR レッ ド / YT-20RTB ブラック ボディーリーマー ナッ ト ドライバー （7.0㎜、 5.5㎜） BODY REAMER NUT DRIVER YOKOMOレーシングツール ボディ リーマー ￥1600 YOKOMOレーシングツール 5.5㎜ナッ ト ドライバー ￥660 YT-55RTR レッ ド  / YT-55RTB ブラック YT-BRR レッ ド / YT-BRB ブラック  YOKOMOレーシングツール 7.0㎜ナッ ト ドライバー ￥660 YT-70RTR レッ ド / YT-70RTB ブラック プラス ドライバー （小） 瞬間接着剤 SCREW DRIVER(SMALL) QUICK DRYING GLUE...
  • Page 4  1. ギヤデフの組立て B9-501GS B10-500GS デフドライブ カップ     デフピン   Gear Diff Assembly Diff Drive Cup  Diff Pin  ヘコミ V ミゾ V ミゾ V-Line Dent V-Line ヘコミ ① Dent はめ込む Put in. B10-500GS デフシム (L)  Diff Shim (L)  ② ブラックグリス B9-503GH B9-503GP B10-5010 デフプーリー デフギヤ (L)  デフ O リング  Diff Pulley  Diff O-Ring  Diff Gear (L) B9-503GH B10-500GS...
  • Page 5  2. プーリーの組立て     Pulley Assembly はめ込む。 Put in. B10-630M ドライブプーリーハウジング Drive Pulley Housing 向きに注意 Pay attention to the direction of  the part. SG-A64100 スパーギヤ 100T  Spur Gear B10-630O ドライブプーリーハブ Drive Pulley Hub このページで使用するパーツ Parts used on this page 袋 #2 の内容 B10-630C Bag #2 Contents C クリップ  C-Clip B10-630O ドライブプーリーハブ ×1 Drive Pulley Hub B10-630M ドライブプーリーハウジング ×1 Drive Pulley Housing SG-A64100 ZC-S100S スパーギヤ 100T ×1 φ10mm シム  Spur Gear               Shim ZC-S100S...
  • Page 6  3. メインシャシーの組立て    B9-32LA19  Main Chassis Assembly B9-32LB19 ロアバルクヘッド (A) ロアバルクヘッド (B) Lower Bulkhead (A) Lower Bulkhead (B) 注意！ー各バルクヘッドには向きがありますので       取付には注意して下さい。 Important! ー Please pay attention to the direction                      of the bulkheads when installing. 瞬間接着剤 B9-32LA19 CA glue ロアバルクヘッド (A) Lower Bulkhead (A) B9-32LB19 別途ご用意下さい。 ロアバルクヘッド (B) Sold separately. Lower Bulkhead (B) 剥離防止の為、瞬間接着剤を 1 周 塗って下さい。 Please paint CA-glue for crack  prevention. ZC-F36 ZC-F36A M3x6 サラビス M3x6 アルミサラビス FHS Screw Aluminum Screw B10-002F...
  • Page 7  4. ギヤデフ、センターマウントの組立て ZC-BH36 プーリー    M3x6 ボタンヘッド  Gear Diff,Center Mount  Assembly Pulley BHS Screw このページで使用するパーツ Parts used on this page B10-302CM センターマウント Center Mount 袋 #4 の内容 Bag #4 Contents BD-309L ドライブベルト Drive Belt B9-32UA19 アッパーバルクヘッド (A)×1 Upper Bulkhead (A) B9-32UB19 アッパーバルクヘッド (B)×1 Upper Bulkhead (B) ZC-F36 M3x6 サラビス FHS Screw B10-32UA アッパーバルクヘッド (A)×1 Upper Bulkhead (A) セッティング用に M3x8 ボタンヘッドビス ( アルミ ) 8 ヶが同封されています。...
  • Page 8  5. ベルトテンション調整     Belt Tension Adjustment プーリー位置が高い場合 ミドル〜ローグリップ路面向け Medium-Low grip tracks. Upper Diff Position ゆるむ Loosen はる Tighten プーリー位置が低い場合 ミドル〜ハイグリップ路面向け Medium-High grip tracks. Lower Diff Position 2mm レンチ等で調整して下さい。 2mm Allen wrench. はる Tighten ベルトの張り調整を行う場合は、アッパーバルクヘッドのビスを軽く緩め、イラストの様に ベルト調整カムのミゾを利用すれば簡単に行う事ができます。 ( 必ず左右対称で同じカム位置に合わせてください。) To adjust belt tension,slightly loosen the upper bulkhead cap screws, and  reposition the cams as shown in the illustration. (Make sure that the left and right cams are adjusted to the same position.) ゆるむ Loosen  6. ショックタワーの取付け     Shock Tower Installation  ●FRONT● B10-017 フロントショックタワー Front Shock Tower  ZC-BH36 M3x6 ボタンヘッド BHS Screw このページで使用するパーツ...
  • Page 9  7. ポストの取付け     Post Installation 向きに注意 Pay attention to the direction of  the part. ZC-A3625B 2.5mm アルミスペーサー  ・  黒  2.5mm Aluminum Spacer  ・  Black ZC-F312 M3x12 サラビス B9-118GP ZC-A3625B FHS Screw センターポスト  2.5mm アルミスペーサー  ・  黒  Center Post 2.5mm Aluminum Spacer  ・  Black ZC-A3620B 2mm アルミスペーサー  ・  黒  ZC-M3DW 2mm Aluminum Spacer  ・  Black サラワッシャー  Rosette Washer ZC-F310 M3x10 サラビス FHS Screw このページで使用するパーツ...
  • Page 10  8. サスアームの取付け 反対側も対称に組立てます 向きに注意  ●FRONT● Assemble each side in the same manner. Pay attention to      Suspension Arm Installation the direction of  the part. ZC-SS48 このページで使用するパーツ M4x8 セットスクリュー    Parts used on this page Set Screw B9-301BS サスマウントブッシュ (#4)    袋 #7 の内容 2.4mm 出す    Sus-Mount Bush  Extend 2.4mm Bag #7 Contents ZC-A3605B 0.5mm アルミスペーサー・黒 0.5mm Aluminum Spacer・Black ZC-SS38 M3x8 セットスクリュー    B10-008F Set Screw アームスペーサー   B10-008F Arm Spacer  B10-008F 3.5mm 程度出す    フロントロアサスアーム L&R 各...
  • Page 11  9. スタビの取り付け 反対側も対称に組立てます     Anti-Roll Bar Installation Assemble each side in the same manner. 仮止程度に。 2 セット作ります。 Lightly tighten. Assemble 2 Sets. ZC-SS33 M3x3 セットスクリュー    B9-412RE Set Screw スタビエンド (A)  ② Anti-Roll Bar End A B9-412RE B8-206MH ① スタビエンドスペーサー  ロッドエンドボール M  Anti-Roll Bar End Spacer Ball Stud M B9-412RE スタビエンド (B)  Anti-Roll Bar End B B10-412FW スタビワイヤー (φ1.4) フロント Anti-Roll Bar (φ1.4) Front このページで使用するパーツ Parts used on this page B9-412SH BB-630P 袋 #8 の内容 スタビストッパー ...
  • Page 12  10. ハブキャリアの組立て フロントハブキャリアの組立て ( ステアリングハブキャリアには左右あり。) 2 セット作ります。    (The steering hub carriers are different left and right.)  Hub Carrier Assembly Front Hub Carrier Assembly Assemble 2 Sets . B9-010FW フロントユニバーサルシャフト ( 完成済 )  セットスクリューを増し締め このページで使用するパーツ Assembled Front Universal Drive shaft  Tighten the screws again. Parts used on this page B9-500DP ジョイントプロテクター  CS-BG Joint Protector  ブラックグリス ×1 Black Grease B9-415SG ステアリングブロック  袋 #9 の内容 Steering Block   Bag #9 Contents ブラックグリス B9-010FW フロントユニバーサルシャフト ( 完成済 ) ×2 Assembled Front Universal Drive shaft ...
  • Page 13  11. ハブキャリアの取付け ターンバックルの組立て 2 セット作ります。     Hub Carrier Installation Turnbuckle Assembly Assemble 2 Sets . B9-207 ボールエンドキャップ  片側が逆ネジになっています。 Ball Cup One side of the turnbuckle is  reverse threaded. 注意！ー①ドライブカップスリットには必ず 15.3mm B9-TB30A      ( ブラックグリス ) を塗る様に 30mm ターンバックル                 して下さい。 30mm Turnbuckle     ②ボールエンドキャップが 4 個残り      ますが、オプションの【B9-RTC】      で使用しますので保管しておいて B9-207      下さい。 ボールエンドキャップ  2 セット作ります。 Important! ー①Always apply black grease  Ball Cup Assemble 2 Sets .                        to the drive cup.
  • Page 14  12. ステアリングロッド , ベルクランクの組立て B9-TB39A 2 セット作ります。 39mm ターンバックル  Assemble 2 Sets .     Steering Rod,Bell Crank Assembly 39mm Turnbuckle ボールエンドキャップ  Ball Cup このページで使用するパーツ 片側が逆ネジになっています。 Parts used on this page One side of the turnbuckle is  reverse threaded. B9-207 25.2mm B9-207 ターンバックル  ボールエンドキャップ  ボールエンドキャップ  Turnbuckle Ball Cup Ball Cup 袋 #9 の内容 Bag #9 Contents ボールエンドキャップ  B9-TB30A 1 セット作ります。 Ball Cup 30mm ターンバックル  Assemble 1 Set.

  • Page 15: Servo Installation

     13. サーボの取付け     Servo Installation 別途ご用意下さい。 Sold separately. B10-203F サーボマウント  ロープロサーボ Servo Mount Low Profiled Servo  ZC-M3DW サラワッシャー  Rosette Washer 向きに注意 Pay attention to the  direction of the part. ZC-F38 M3x8 サラビス  FHS Screw 注意！ーキット同封の鉄ビスや RP の切削チタンビスを      使用してしっかりと固定して下さい。 ZC-M3DW Important! ー Please firmly fix with the steel               サラワッシャー                      screws and RP titanium screws            Rosette Washer                     included bundle. 使用サーボにて選択 このページで使用するパーツ Screw included with servo.  Parts used on this page ZC-BH38 M3x8 ボタンヘッド  ZC-BH36 BHS Screw M3x6 ボタンヘッド ...
  • Page 16  14. アッパーデッキの取付け ZC-BH36 ZC-BH36A    M3x6 ボタンヘッド M3x6 アルミボタンヘッド  Upper Deck Installation BHS Screw Aluminum Screw セッティング用に M3x6 ボタンヘッドビス ( アルミ ) 8 ヶが同封されています。 3x6mm button head aluminum screw are also  included . Please use for your setting of the chassis  ZC-BH36 stiffness. M3x6 ボタンヘッド ZC-BH36 ZC-BH36A BHS Screw M3x6 ボタンヘッド M3x6 アルミボタンヘッド BHS Screw Aluminum Screw このページで使用するパーツ Parts used on this page B10-003F アッパーデッキ ×1 袋 #12 の内容 Upper Deck Bag #12 Contents B10-003F アッパーデッキ ×1 Upper Deck ZC-BH36...
  • Page 17  16. フロント & リヤ ショックの組み立てのつづき 口をふさぐ様にかぶせる。    Cover the opening.     Front＆Rear Shock Assembly YS-450A B10-S8D ショックオイル #450  ダイヤフラム  Shock Oil Diaphragm このページで使用するパーツ 文字が記載されていますので使用箇所の Parts used on this page 指標としてお使い下さい。 Characters are listed on caps. 8 割程度入れる。 Please use it as an index of the  口いっぱいまで入れる。 YS-450A Insert about 80%. use place. Fill up to the top. ショックオイル #450 ×1 B9-S4C1 Shock Oil アッパーキャップ Upper Cap 袋 #13 の内容 Bag #13 Contents B10-S8D B9-S6 B7-S8 ダイヤフラム ×4 ショックキャップ ×4 ...
  • Page 18  18. バンパーの組立て ZC-F315 B9-016     Bumper Assembly フロント ボディ ポスト  M3x15 サラビス  Front Body Post FHS Screw このページで使用するパーツ Parts used on this page B9-001 フロント バンパー サポート  B9-001 Front Bumper Support フロント バンパー  Front Bumper B10-BW B9-001F バンパー ウエイト  フロント フォーム バンパー ×1 Bumper Weight Front Foam Bumper 袋 #14 の内容 B9-001F Bag #14 Contents フロント フォーム バンパー  Front Foam Bumper ZC-F38 M3x8 サラビス  FHS Screw B9-001 フロント バンパー ×1 Front Bumper B9-001 フロント バンパー サポート ×1 Front Bumper Support B9-016 フロント ボディ ポスト ×2 Front Body Post...

  • Page 19: Motor Installation

     20. モーターの取付け     Motor Installation モーターマウント / ピニオンギヤをモーターに取り付け た後、スパーギヤの位置に合うようにピニオンギヤの位 置を合わせてセンターマウントに取り付けて下さい。 After attaching the motor mount / pinion gear to  the motor, align the pinion gear so that it  matches the position of the spur gear, and then  attach it to the center mount. 大きいピニオンギヤを使用する場合はアッパーデッキを 取り外し、モーターユニットを取り付けて下さい。 If using a large pinion gear,remove the upper deck  and attach the motor unit. 別途ご用意下さい。 Sold separately. 面取加工モーター推奨。 モーター Edge trimming motor  Motor recommendation. 平らな面 Flat side ZC-SS33 M3x3 セットスクリュー  Set Screw B10-302MF モーターマウント  Motor Mount ピニオンギヤ Pinion Gear ZC-BH36 別途ご用意下さい。 M3x6 ボタンヘッド  Sold separately. BHS Screw 注意！ ①キットにはモーター、ピニオンギヤは含まれてお ...
  • Page 20  21. 受信機、スピードコントローラーの取付け      Receiver,ESC Installation ZC-203B 両面テープ  Double -Sided Tape サイズに合わせてカットします。 Cut to size. 受信機、スピードコントローラー ( 別途ご用意下さい。 ） Receiver and speed controller.(Sold separately.) 注意！ ①受信機、スピードコントローラーの固定は付属の   両面テープを使用し、シャーシにしっかりと固定  して下さい。     （接着面をクリーナーなどで脱脂しておくと、     はがれにくくなります。) ②余ったアンテナ線は稼働部分に触れない様に注意  して下さい。    Important! ①Secure the receiver and speed controller    to the chassis using double-sided tape.    (Cleaning the surface with motor spray      will ensure better adhesion. ) ②Make sure to bundle any remaining       antenna wire so that it does not interfere      with the drivetrain.   ZC-203B このページで使用するパーツ 両面テープ  Parts used on this page Double -Sided Tape サイズに合わせてカットします。 Cut to size. 袋...
  • Page 21  23. タイヤの組立て       Tires Assembly タイヤのサイドをめくり、ホイルとの隙間に瞬間接着剤を 流し込み、両サイドを接着します。 Pull the sidewall of the tire slightly away from the  rim and apply CA(Cyanoacrylate) glue in between  4 セット作ります。 the tire bead and rim. Assemble 4 Sets . Make sure that the bead settles onto the rim  properly after each application. Slowly work your way around the tire. Allow glue to dry,then repeat on other side. タイヤにインナースポンジを押し込み、タイヤのリブを ホイルの溝にはめ込みます。 Place the insert into the tire,and tire onto the  wheel. 別途ご用意下さい。 Sold separately. 瞬間接着剤 タイヤ , インナースポンジ、 ホイールは別途ご用意下さい。 CA glue Tires and inserts,wheels sold separately. インナースポンジ タイヤ ホイール Insert Tire Wheel  24. タイヤの取付け      Tires Installation 反対側も同様に固定します。 Assemble each side in the same manner.
  • Page 22  BD-10 FF Exploded View BB-1510P B9-501GS ZC-F28TPH  ZC-SS33 B9-503GH  B9-412RE B9-BTC B9-501GG ZC-SS33 ZC-SS33 BB-630P BD-309L ZC-F28TPH  ZC-SS33 B9-412RE B9-503GS B9-503GP B10-412FW B8-206MH B10-501O B9-412SH B10-500GS B9-503GS B9-412RE B9-503GS ZC-BH38  ZC-BH38A  B10-501O B9-207 B8-206MH  B9-503GP B9-TB30A B9-501GS ZC-BH38  ZC-A3615B  B9-503GS B10-500GS BB-1510P ZC-A3620B  B9-32UB19 ...
  • Page 23 RC-313M  B9-016  ZC-BH36 ZC-BH36A B9-016  B10-003F B9-016  B7-S8  ZC-A3625B  B10-018LC ZC-BH36 B9-016  ZC-BH36 ZC-BH38 ZC-BH36A ZC-A3625B  RC-313M  ZC-BH38 ZC-BH38A ZC-BH38 B7-S8  B9-207 B8-206SH B9-TB30A ZC-BH38 ZC-BH38 B7-S8 B10-32UA B9-S4C1 B10-32UB B10-S8D B9-S6 B9-32LA19 ZC-410 B9-S114 B10-S5S B9-32LB19 B10-S5S B9-118GS B10-S4S B10-118G B10-118G1 B10-S7S...

  • Page 24: Parts List

    PARTS LIST BD10 / FWD 品 番 品  名 入数 価格 ( 税込 ) ギヤデフ B10-500GS ギヤデフ セット（38T） ¥4,598 ●  ●    B10-501O デフアクスル用Ｏリング（５ｍｍシャフト用） ¥352 ●  ●  BD-500GO ギヤデフ用 O リング（シリコン・赤） ¥220 ★  ★  BD-500GOB ギヤデフ用 O リング（ネオプレン・黒） ¥220 ★  ★  キット B9-500DP ドライブカップ プロテクター（ハード、ブラック） ¥484 ●  ● ...
  • Page 25 B10-017 フロントショックタワー（グラファイト製） ¥1,430 ●  ●  ショックアブソーバー B10-018 リヤショックタワー（グラファイト製） ¥1,980 ●  ★  B10-SSS20 ハイビックボアショートショック（１台分４本入り） ¥9,680 ●  ●  B10-018LC リヤショックタワー LC 用（グラファイト製） ¥1,980 ★  ●  B10-S2B ショックシャフトガイド（４個入り） ¥880 ●  ●  B9-415S ステアリングブロック ¥770 ★  ★  B10-S4S ショックシリンダー（ＨＶＦコート２本入り） ¥2,640 ●  ●  B9-415R リヤハブキャリア ¥770 ★ ...
  • Page 26 ¥715 ★  ★ （M3 × 15mm） ZC-D15W TEAM YOKOMO デカール（ホワイト） ¥528 ★  ★ 高精度切削チタン製フラットヘッド スクリュー RP-042-18 ¥803 ★  - ZC-D16 YOKOMO ロゴ デカール 2015 ¥528 ★  ★ （M3 × 18mm） ZC-BD10-1 BD10 ロゴデカール ¥748 ●  ★ ZC-SS33 セット スクリュー（M3 × 3mm） ¥132 ●  ● ZC-SS34 セット スクリュー（M3 × 4mm） ¥132 ●  ● ZC-SS38 セット スクリュー（M3 × 8mm） ¥132 ●  ●...

  • Page 27: Setting Sheet

    SETTING SHEET DRIVER DATE   CIRCUIT ■ 環境／Place □ イン ドア／Indoor □ アウ ト ドア／Outdoor ■ 路面／Track □ アスファルト／Asphalt □ カーペッ ト／Carpet ■ グリ ップ／Traction □ 高い／High □ 普通／Medium □ 低い／Low ■ 路面状況／Track situation □ フラッ ト／Flat □ バンピー／Bump V 1.0 202109 カム／Cams Cハブ／C-Hubs ショ ック／shock absorber 車高 □ 高／High □ グラファイ ト／Graphite Ride Height □ 低／Low □ スタンダー ド／Standard オイル／Oil □ □ □ □ □ □ □ キャンバー Camber Angle ピス トン／Piston ステアリングナックル／Steering Block □ グラファイ...
